Manual de Instalação e funcionamento Wilo-Control EC/ECe-Booster 705
PE
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
N
com 230 380 400
1 ON
1L1
5L33L2
2T1
6T34T2
0
OFF

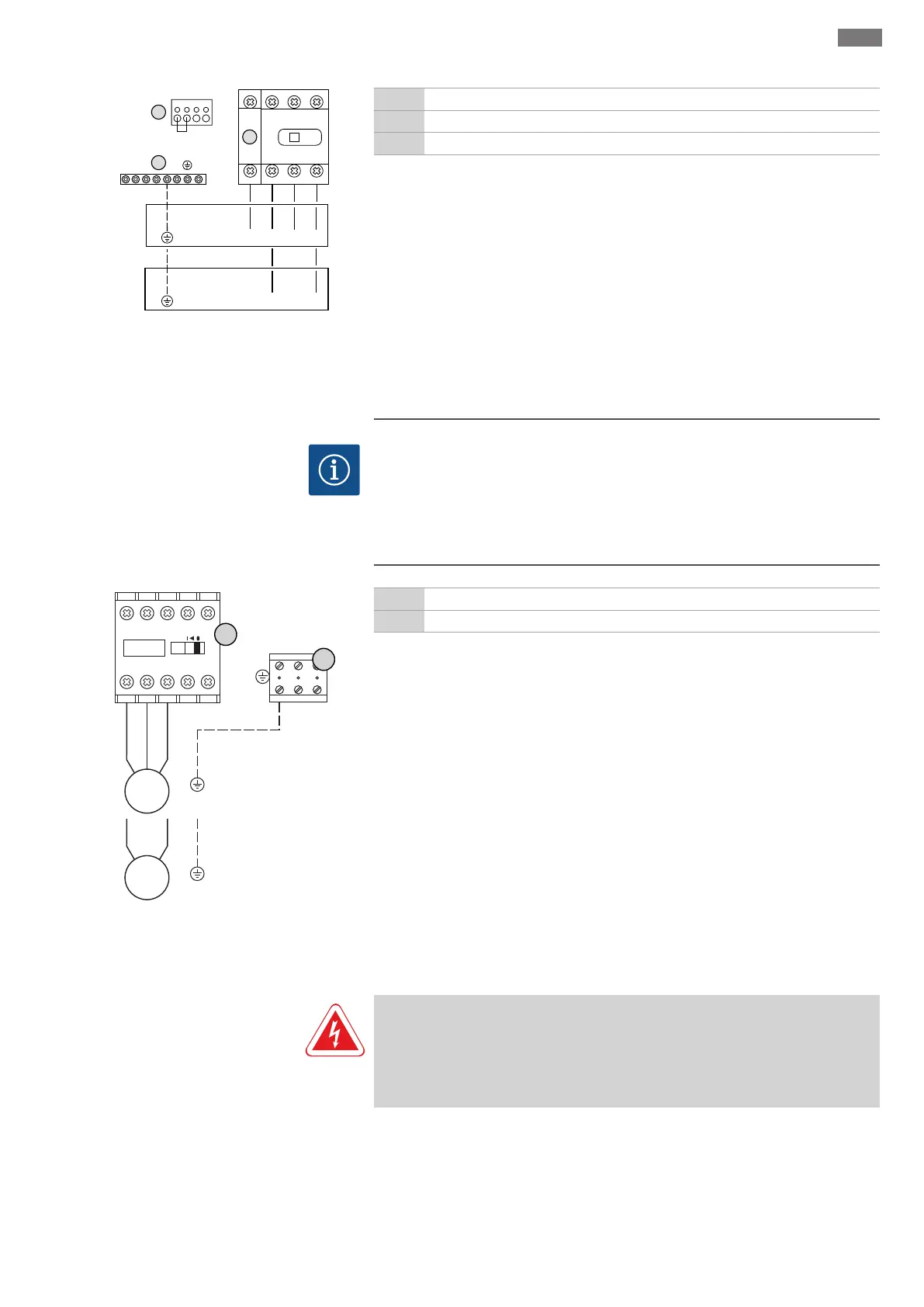

Fig.8: Ligação de rede Wilo-Control ECe-B...
1 Interruptor principal
2 Regulação da tensão
3 Calha de terminais: Terra (PE)
Ligação de rede 1~230V:
▪Cabo: 3 fios
▪Fio: L, N, PE
▪Regulação da tensão: Ponte 230/COM
Ligação de rede 3~380V:
▪Cabo: 5 fios
▪Fio: L1, L2, L3, N, PE
▪Regulação da tensão: Ponte 230/COM
Ligação de rede 3~400V:
▪Cabo: 5 fios
▪Fio: L1, L2, L3, N, PE
▪Regulação da tensão: Ponte 230/COM
6.5.5 Ligação de rede: Bomba com
velocidade fixa
AVISO
Campo de rotação de ligação de rede e de ligação da bomba
O campo de rotação da ligação de rede é distribuído diretamente à ligação da bomba.
Testar o campo de rotação necessário para ligar as bombas (rotação no sentido
horário ou anti-horário)! Observar o manual de instalação e funcionamento das
bombas.
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
M
3~
L1 L2 L3
5
3
M
1~
L
N
Fig.9: Ligação à bomba
3 Calha de terminais: Terra (PE)
5 Contactor
Cabos de ligação colocados no local devem ser introduzidos e fixados através do
prensa-fios. De acordo com o esquema de ligações ligar o fio ao contactor.
6.5.5.1 Ajustar a monotorização da
corrente do motor
PERIGO
Risco de ferimentos fatais devido a corrente elétrica!
Em caso de trabalhos no aparelho de distribuição aberto existe risco de ferimentos
fatais! Os componentes estão sob tensão! Mandar efetuar os trabalhos sempre por
um eletricista.
