pt Instalação
706 WILO SE 2019-07
Current Pump 1 Current Pump 2
8

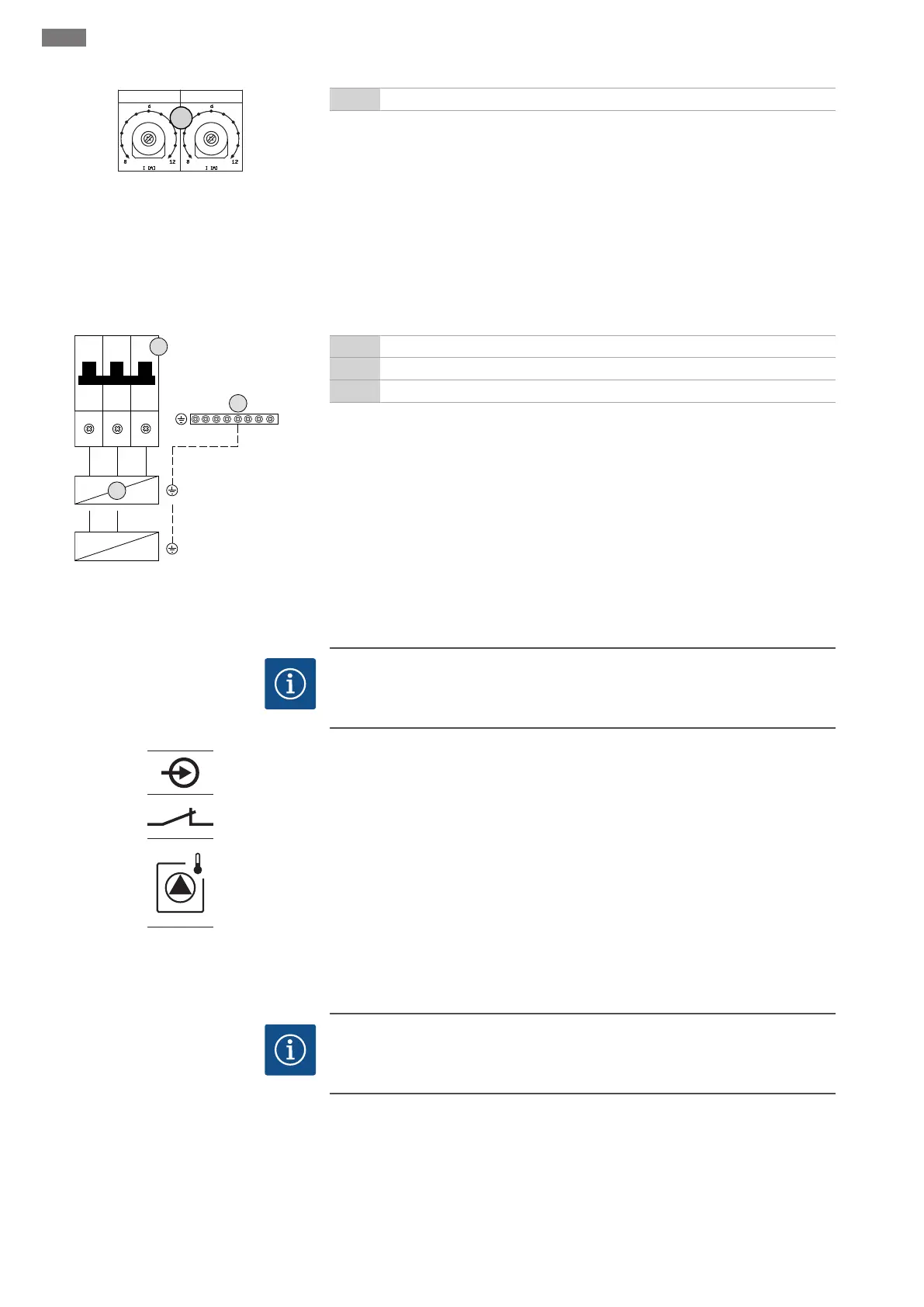

Fig.10: Ajustar a monotorização da corrente do
motor
8 Potenciómetro para monotorização da corrente do motor
Após a ligação das bombas ajustar a corrente nominal admitida no potenciómetro:
Em plena carga, ajustar a corrente nominal de acordo com a placa de identificação.
Em carga parcial, ajustar a corrente nominal 5% acima da corrente medida no ponto de
funcionamento.
A regulação exata da monotorização da corrente do motor pode ser feita durante o
arranque. Através do menu podem ser exibidos aqui os seguintes valores:
Valor atual da tensão de funcionamento da bomba (menu 4.29–4.31)
Corrente nominal ajustada de monitorização do motor (menu 4.25–4.27)
6.5.6 Ligação de rede: Bombas com
velocidade variável (bombas
controladas eletronicamente)
L1 L2
L3
2
6
4
~
~
~
~
L N
3
5
FC
Fig.11: Ligação à bomba
3 Calha de terminais: Terra (PE)
5 Interruptor de proteção de cabos
FC Conversor de frequência
Cabos de ligação colocados no local devem ser introduzidos e fixados através do
prensa-fios. Ligar o fio ao interruptor de proteção de cabos de acordo com o esquema
de ligações.
6.5.7 Ligação de monitorização térmica
do motor
AVISO!A ligação só é possível no aparelho de distribuição Wilo-Control EC-B!
AVISO
Não aplicar tensão externa!
A aplicação de uma tensão externa destrói o componente.
x
Fig.12: Símbolo síntese de ligações
Por bomba pode-se ligar a monitorização térmica do motor com sensor bimetálico. Não
se pode ligar nenhum Sensor PTC e Pt100!
Cabos de ligação colocados no local devem ser introduzidos e fixados através do
prensa-fios. Ligar os fios à calha de terminais, de acordo com o esquema de ligações.
Consultar o número de terminal da síntese de ligações na tampa. O «x» no símbolo
indica a bomba correspondente:
1 = bomba 1
2 = bomba 2
3 = bomba 3
6.5.8 Ligação da mensagem de erro do
conversor de frequência
AVISO!A ligação só é possível no aparelho de distribuição Wilo-Control ECe-B!
AVISO
Não aplicar tensão externa!
A aplicação de uma tensão externa destrói o componente.
