Manual de Instalação e funcionamento Wilo-Control EC/ECe-Booster 709

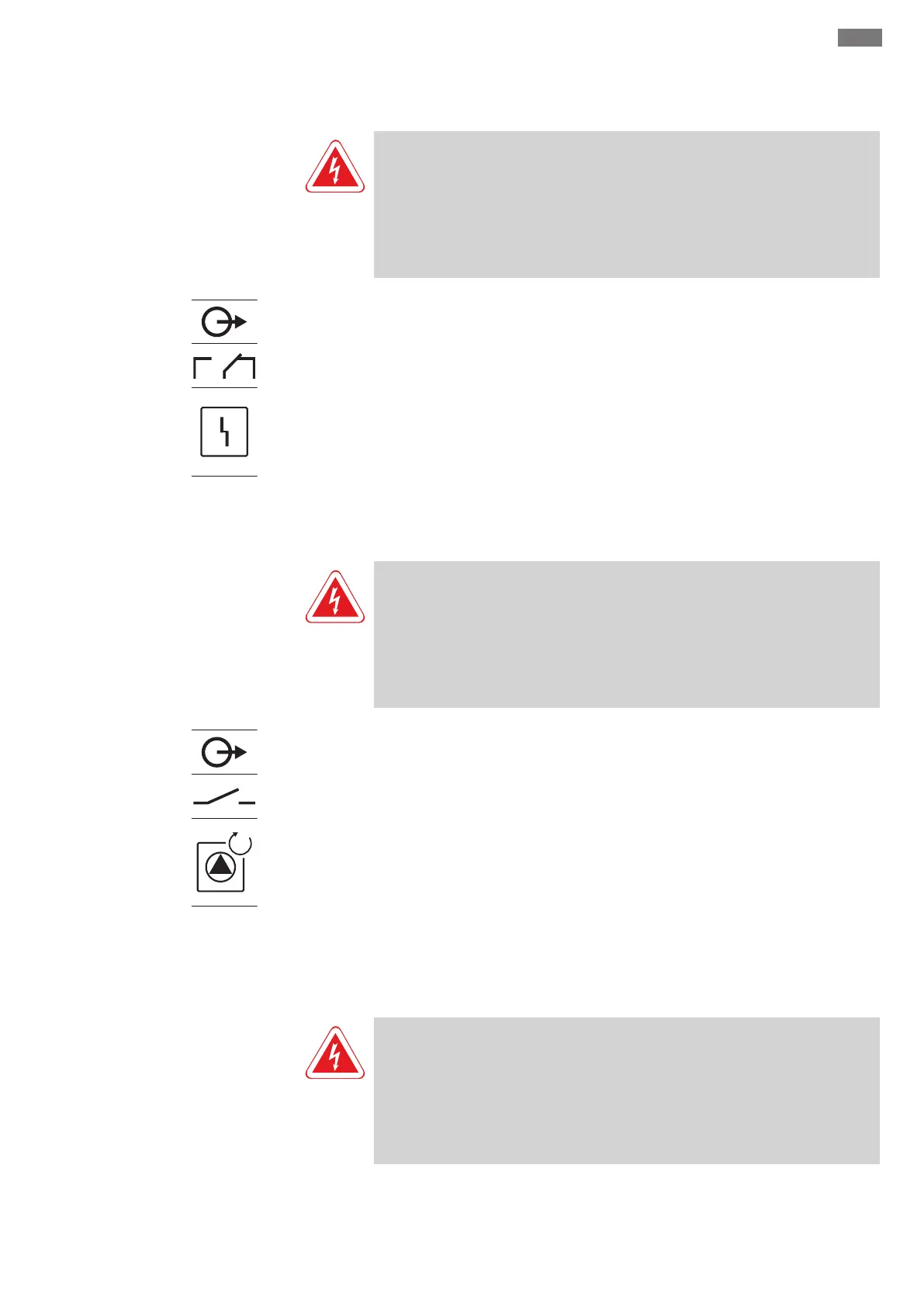

6.5.14 Ligação do sinal coletivo de avaria
(SSM)
PERIGO
Perigo de morte devido a corrente elétrica de uma fonte externa!
O fornecimento de tensão ocorre através de uma fonte externa. Mesmo com o
interruptor principal desligado, a tensão é mantida nos terminais! Existe perigo de
morte! Antes de todos os trabalhos, é necessário desligar o equipamento
completamente da corrente! Os trabalhos elétricos têm de ser executados por um
eletricista certificado de acordo com as normas locais.
Fig.19: Símbolo síntese de ligações
Através de uma saída independente é indicado o aviso de avaria de todas as bombas
(SSM):
▪Tipo de contacto: contacto de comutação sem voltagem
▪Carga do contacto:
– Mínima: 12V, 10mA
– Máxima: 250V, 1A
Cabos de ligação colocados no local devem ser introduzidos e fixados através do
prensa-fios. Ligar os fios à calha de terminais, de acordo com o esquema de ligações.
Consultar o número de terminal da síntese de ligações na tampa.
6.5.15 Ligação do sinal individual de
funcionamento (EBM)
PERIGO
Perigo de morte devido a corrente elétrica de uma fonte externa!
O fornecimento de tensão ocorre através de uma fonte externa. Mesmo com o
interruptor principal desligado, a tensão é mantida nos terminais! Existe perigo de
morte! Antes de todos os trabalhos, é necessário desligar o equipamento
completamente da corrente! Os trabalhos elétricos têm de ser executados por um
eletricista certificado de acordo com as normas locais.
x
Fig.20: Símbolo síntese de ligações
Através de uma saída separada, é indicado o sinal de funcionamento de todas as
bombas (EBM):
▪Tipo de contacto: contacto NO sem voltagem
▪Carga do contacto:
– Mínima: 12V, 10mA
– Máxima: 250V, 1A
Cabos de ligação colocados no local devem ser introduzidos e fixados através do
prensa-fios. Ligar os fios à calha de terminais, de acordo com o esquema de ligações.
Consultar o número de terminal da síntese de ligações na tampa. O «x» no símbolo
indica a bomba correspondente:
▪1 = bomba 1
▪2 = bomba 2
▪3 = bomba 3
6.5.16 Ligação sinal individual de
informação de avaria (ESM)
PERIGO
Perigo de morte devido a corrente elétrica de uma fonte externa!
O fornecimento de tensão ocorre através de uma fonte externa. Mesmo com o
interruptor principal desligado, a tensão é mantida nos terminais! Existe perigo de
morte! Antes de todos os trabalhos, é necessário desligar o equipamento
completamente da corrente! Os trabalhos elétricos têm de ser executados por um
eletricista certificado de acordo com as normas locais.
