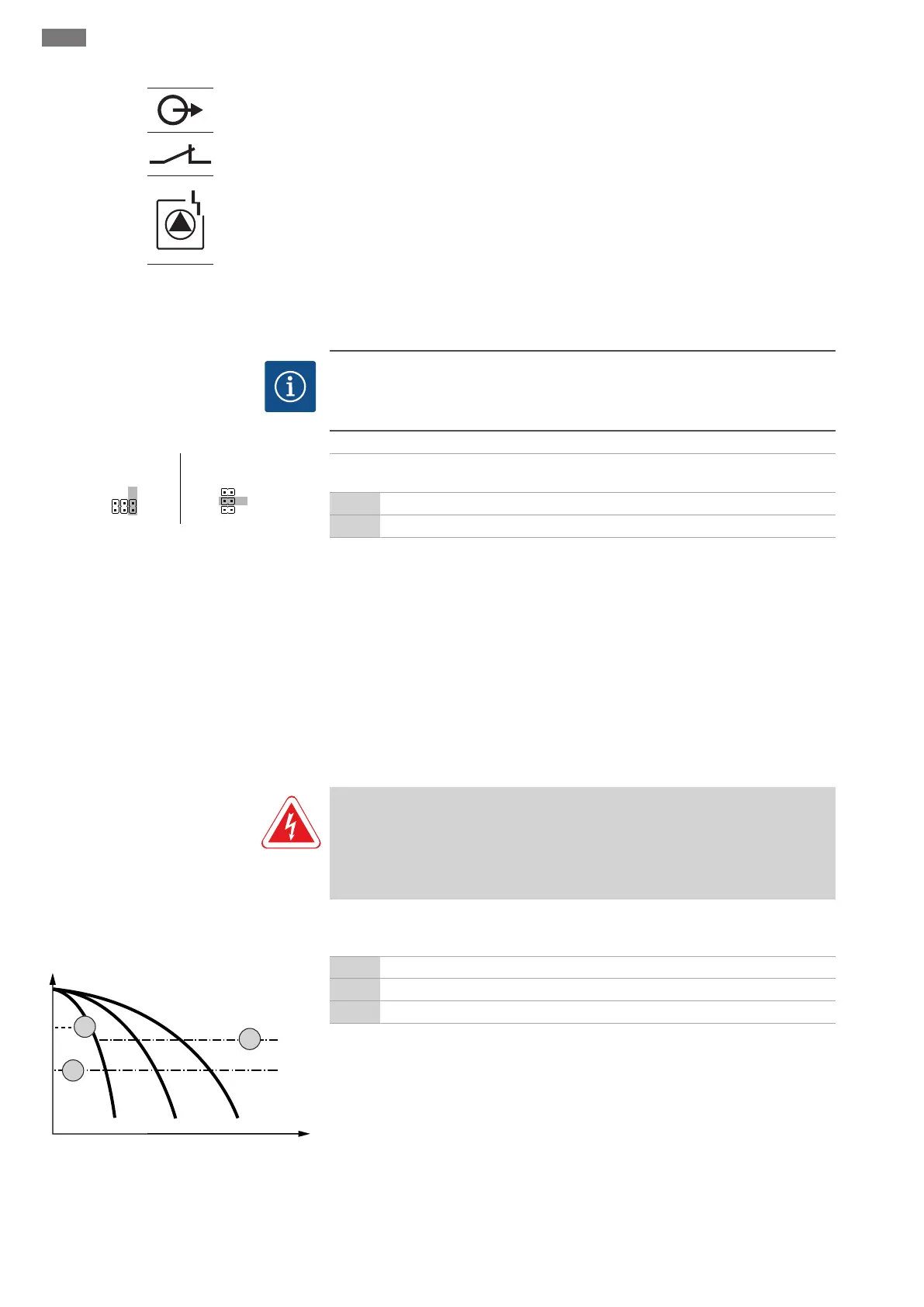

Fig.21: Símbolo síntese de ligações
Através de uma saída independente é indicado o aviso de avaria de todas as bombas
(ESM):
▪Tipo de contacto: contacto NC sem voltagem
▪Carga do contacto:
– Mínima: 12V, 10mA
– Máxima: 250V, 1A
Cabos de ligação colocados no local devem ser introduzidos e fixados através do
prensa-fios. Ligar os fios à calha de terminais, de acordo com o esquema de ligações.
Consultar o número de terminal da síntese de ligações na tampa. O «x» no símbolo
indica a bomba correspondente:
▪1 = bomba 1
▪2 = bomba 2
▪3 = bomba 3
6.5.17 Ligação ModBus RTU
AVISO
Não aplicar tensão externa!
A aplicação de uma tensão externa destrói o componente.
J4 J3 J2
J4
J2
J3
Control EC/ECe-B2 Control EC/ECe-B3
Fig.22: Posição-Jumper
Números de referência, ver Vista geral dos componentes: Wilo-Control EC-Booster
[}702]
9 ModBus: Interface-RS485
10 ModBus: Jumper para terminação/polarização
Para a incorporação da tecnologia de gestão de edifícios, encontra-se disponível o
protocolo ModBus. Cabos de ligação colocados no local devem ser introduzidos e
fixados através do prensa-fios. Ligar os fios à calha de terminais, de acordo com o
esquema de ligações.
Respeitar os seguintes pontos:
▪Interface: RS485
▪Configurações do protocolo Fieldbus: Menu 2.01 até 2.05.
▪O aparelho de distribuição está terminado de fábrica. Anular a terminação: Eliminar
jumper «J2».
▪Quando o ModBus necessita de uma polarização, inserir os jumper «J3» e «J4».
7 Acionamento
PERIGO
Perigo de morte devido a corrente elétrica!
Usar o aparelho de distribuição somente quando fechado. Em aparelho de
distribuição aberto existe perigo de morte! Mandar executar os trabalhos nos
componentes internos por um eletricista certificado.
7.1 Modo de funcionamento
Wilo-Control EC-Booster
p
Q
2
3
4
Fig.23: Diagrama de funções Control EC-
Booster
2 Limite de ativação
3 Limite de desativação da bomba selecionada
4 Limite de desativação das bombas não reguladas
No funcionamento normal o sistema mantém a pressão no intervalo entre o limite de
ativação e desativação. Neste sentido, a regulação é efetuada como controlo de duas
posições, um sensor de pressão deteta o valor de pressão atual. Se o limite de ativação
não for atingido, a bomba selecionada liga-se. Conforme a potência necessária são
ativadas as bombas não reguladas uma após a outra. Se o limite de desativação para as
bombas não reguladas for excedido, o sistema desligará as bombas não reguladas, uma
após a outra. Se o limite de desativação para as bombas selecionadas for excedido, o
sistema desligará as bombas selecionadas. Durante a operação ocorre uma indicação no
LCD e o LED verde acende-se. Para otimização do tempo de funcionamento das
bombas, verifica-se regularmente uma alternância das bombas.
