Wilo Control EC-Booster User Manual

ro Amplasare
748 WILO SE 2019-07
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com
230
380
400
1
2
3

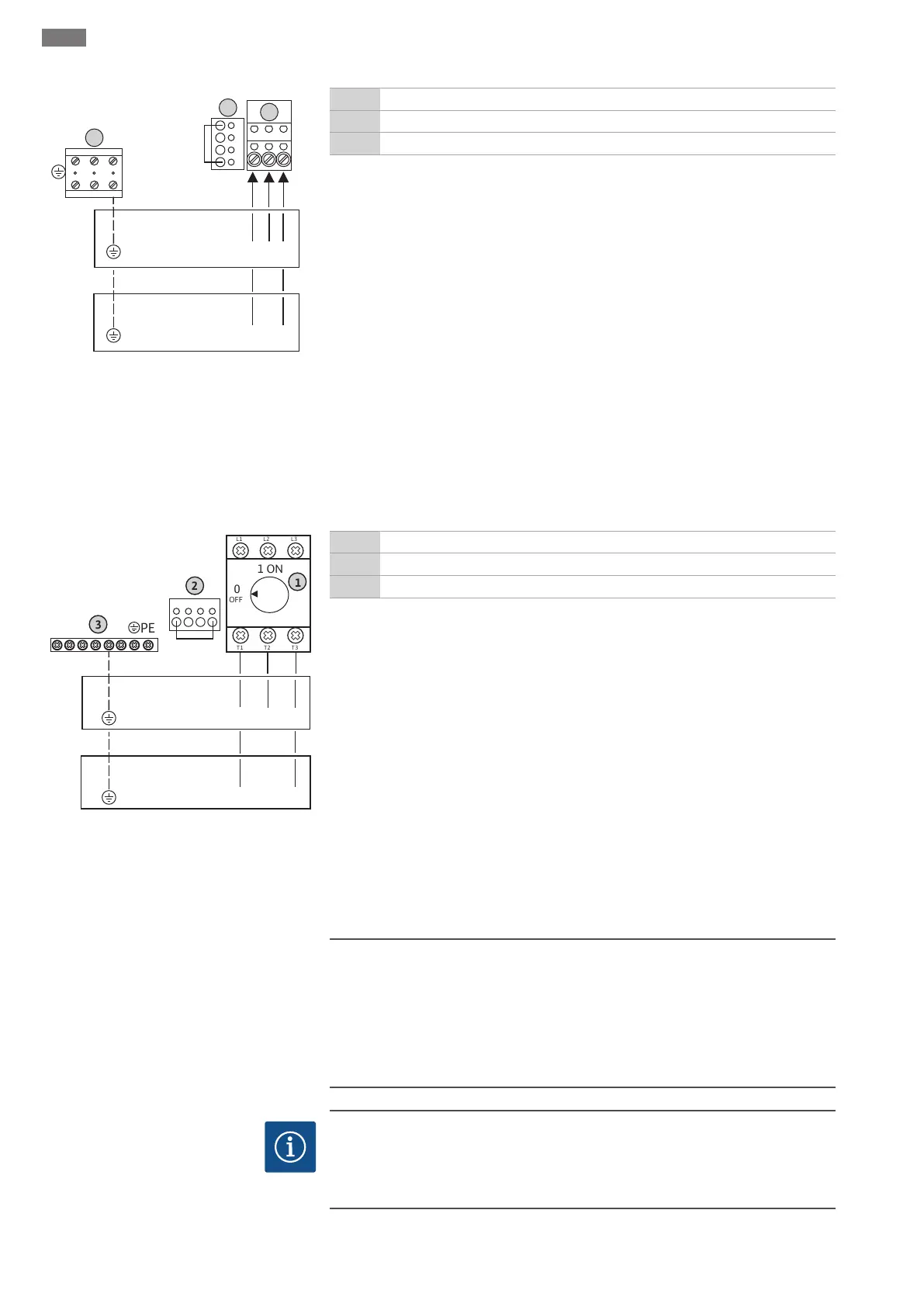

Fig.6: Alimentare electrică Wilo-Control EC-B
1.../EC-B 2...
1 Regletă de borne: Alimentare electrică
2 Reglarea alimentării electrice
3 Regletă de borne: Legare la masă (PE)
Alimentare electrică 1~230V:
▪Cablu: 3 fire
▪Conductor: L, N, PE
▪Reglarea alimentării electrice: Punte 230/COM
Alimentare electrică 3~230V:
▪Cablu: 4 fire
▪Conductor: L1, L2, L3, PE
▪Reglarea alimentării electrice: Punte 230/COM
Alimentare electrică 3~380V:
▪Cablu: 4 fire
▪Conductor: L1, L2, L3, PE
▪Reglarea alimentării electrice: Punte 380/COM
Racordare electrică 3~400V:
▪Cablu: 4 fire
▪Conductor: L1, L2, L3, PE
▪Reglarea alimentării electrice: Punte 400/COM (reglarea din fabrică)
Introduceți cablul de conectare pus la dispoziție și pozat de client prin presetupele
pentru cablu și fixați-l. Racordați conductorii conform planului de conexiuni la
comutatorul principal.
PE
1 ON
L1
L3
L2
T1
T3
T2
0
OFF
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com 230 380 400
Fig.7: Alimentare electrică Wilo-Control EC-B
3...
1 Comutator principal
2 Reglarea alimentării electrice
3 Regletă de borne: Legare la masă (PE)
Alimentare electrică 1~230V:
▪Cablu: 3 fire
▪Conductor: L, N, PE
▪Reglarea alimentării electrice: Punte 230/COM
Alimentare electrică 3~230V:
▪Cablu: 4 fire
▪Conductor: L1, L2, L3, PE
▪Reglarea alimentării electrice: Punte 230/COM
Alimentare electrică 3~380V:
▪Cablu: 4 fire
▪Conductor: L1, L2, L3, PE
▪Reglarea alimentării electrice: Punte 380/COM
Racordare electrică 3~400V:
▪Cablu: 4 fire
▪Conductor: L1, L2, L3, PE
▪Reglarea alimentării electrice: Punte 400/COM (reglarea din fabrică)
6.5.4 Alimentare electrică a panoului
electric: Control ECe-Booster
ATENȚIE
Daune materiale cauzate de reglarea incorectă a alimentării electrice!
Panoul electric poate fi utilizat la diferite alimentări electrice. Tensiunea de comandă
trebuie însă să fie întotdeauna 230 V. Din acest motiv, puntea de cabluri este setată
din fabrică la tensiunea de alimentare electrică corectă. Puntea de cabluri nu trebuie
modificată! Dacă alimentarea electrică este reglată incorect, sistemul de comandă va
fi distrus!
NOTĂ
Conductor neutru necesar
Pentru funcționarea corectă a sistemului de comandă, este necesar un conductor
neutru (conductor de nul) la alimentarea electrică.
