Amplasare ro
Instrucţiuni de montaj şi exploatare Wilo-Control EC/ECe-Booster 749
Introduceți cablul de conectare pus la dispoziție și pozat de client prin presetupele
pentru cablu și fixați-l. Racordați conductorii conform planului de conexiuni la
comutatorul principal.
PE
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
N
com 230 380 400
1 ON
1L1
5L33L2
2T1
6T34T2
0
OFF

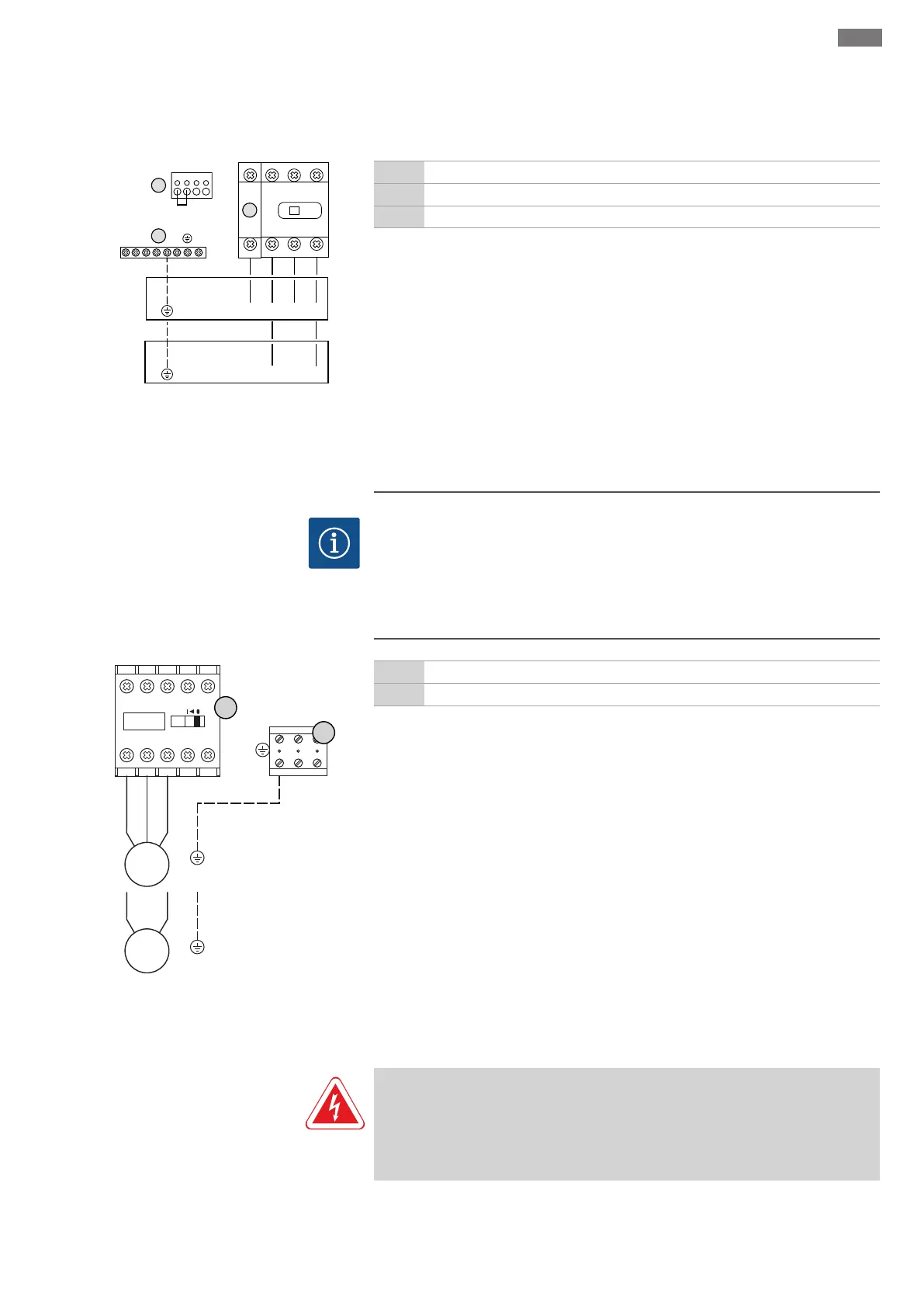

Fig.8: Alimentare electrică Wilo-Control ECe-
B...
1 Comutator principal
2 Reglarea alimentării electrice
3 Regletă de borne: Legare la masă (PE)
Alimentare electrică 1~230V:
▪Cablu: 3 fire
▪Conductor: L, N, PE
▪Reglarea alimentării electrice: Punte 230/COM
Alimentare electrică 3~380V:
▪Cablu: 5 fire
▪Conductor: L1, L2, L3, N, PE
▪Reglarea alimentării electrice: Punte 230/COM
Racordare electrică 3~400V:
▪Cablu: 5 fire
▪Conductor: L1, L2, L3, N, PE
▪Reglarea alimentării electrice: Punte 230/COM
6.5.5 Alimentare electrică: Pompă cu
turație fixă
NOTĂ
Câmp rotativ alimentare electrică și pompe
Câmpul rotativ de la alimentarea electrică este direcționat direct la alimentarea
pompelor. Verificați câmpul rotativ necesar al pompelor de racordat (sens rotație
spre dreapta sau sens rotație antiorar)! Respectați instrucțiunile de montaj și
exploatare ale pompelor.
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
M
3~
L1 L2 L3
5
3
M
1~
L
N
Fig.9: Racordarea pompelor
3 Regletă de borne: Legare la masă (PE)
5 Contactor
Introduceți cablul de conectare pus la dispoziție și pozat de client prin presetupele
pentru cablu și fixați-l. Conectați conductorii la contactor conform planului de
conexiuni.
6.5.5.1 Reglarea supravegherii curentului
motorului
PERICOL
Risc de leziuni fatale prin electrocutare!
În timpul lucrărilor la panoul electric deschis există risc de leziuni fatale!
Componentele sunt sub tensiune! Dispuneți întotdeauna efectuarea lucrărilor de
către un electrician calificat.
