ro Amplasare
750 WILO SE 2019-07
Current Pump 1 Current Pump 2
8

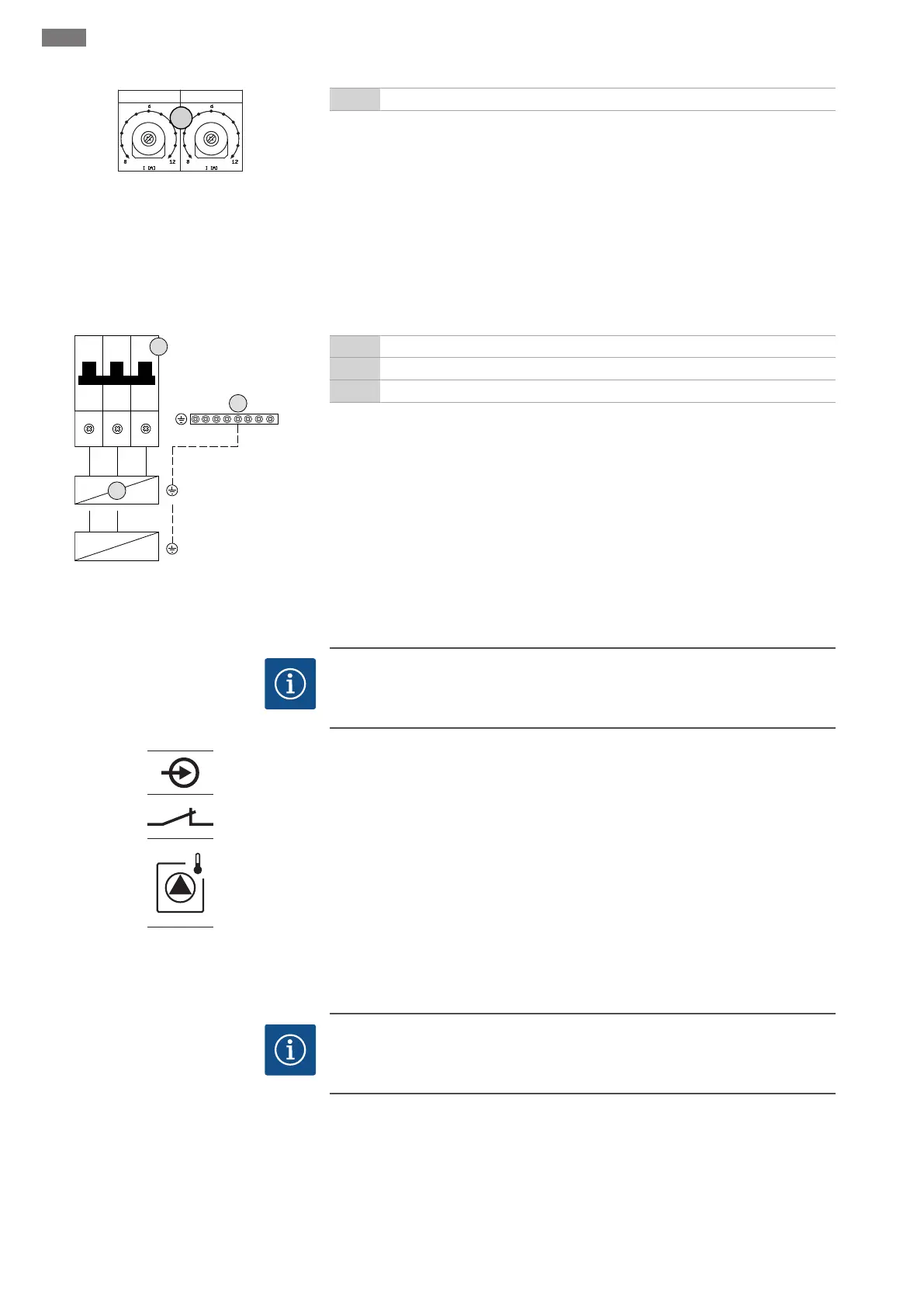

Fig.10: Reglarea supravegherii curentului
motorului
8 Potențiometru pentru supravegherea curentului motorului
După racordarea pompei, reglați curentul nominal admis de la potențiometru:
În caz de încărcare maximă, reglați curentul nominal conform plăcuței de identificare.
În caz de sarcină parțială, reglați curentul nominal cu 5% peste curentul măsurat în
punctul de lucru.
O reglare precisă a supravegherii curentului motorului poate avea loc în timpul punerii în
funcțiune. Aici pot fi afișate următoarele valori prin intermediul meniului:
Curentul de funcționare actual măsurat al pompei (meniul 4.29-4.31)
Curentul nominal reglat al monitorizării motorului (meniul 4.25-4.27)
6.5.6 Alimentare electrică: Pompă cu
turație variabilă (pompe
controlate electronic)
L1 L2
L3
2
6
4
~
~
~
~
L N
3
5
FC
Fig.11: Racordarea pompelor
3 Regletă de borne: Legare la masă (PE)
5 Releu de protecție
FC Convertizor de frecvență
Introduceți cablul de conectare pus la dispoziție și pozat de client prin presetupele
pentru cablu și fixați-l. Conectați conductorii la releul de protecție conform planului de
conexiuni.
6.5.7 Racordarea monitorizării termice
a motorului
NOTĂ!Conexiunea este posibilă numai la panoul electric Wilo-Control EC-B!
NOTĂ
Nu aplicați nicio tensiune externă!
Tensiunea externă aplicată distruge componenta.
x
Fig.12: Simbol privire de ansamblu conexiune
Pentru fiecare pompă se poate conecta o monitorizare termică a motorului cu senzori
cu bimetal. Nu racordați niciun senzor PTC și Pt100!
Introduceți cablul de conectare pus la dispoziție și pozat de client prin presetupele
pentru cablu și fixați-l. Conectați conductorii la regletă conform planului de conexiuni.
Pentru numărul bornei, consultați prezentarea generală a conexiunilor de pe capac.
„x“-ul din simbol indică pompa respectivă:
1 = pompa 1
2 = pompa 2
3 = pompa 3
6.5.8 Conexiune mesaj de eroare al
convertizorului de frecvență
NOTĂ!Conexiunea este posibilă numai la panoul electric Wilo-Control ECe-B!
NOTĂ
Nu aplicați nicio tensiune externă!
Tensiunea externă aplicată distruge componenta.
