Установка ru
Инструкция по монтажу и эксплуатации Wilo-Control EC/ECe-Booster 791
1 ON
1L1
5L33L2
2T1
6T34T2
0
OFF
PE
COM
230 380 400
Current Pump1
Current Pump2
Current Pump3
A(+)
B(-)
GND
1 2
26
41 42 4
3
44 4
5
4
6
47 4
8
4
9
50 5
1
5
2
53 5
4
55
58
56 57 59 62 676564 6660 61 63
68
2
3
24 2
5
2
6
27 2
8
2
9
30 3
1
3
2
33 3
4
35 36 3
7
3
8
3
9
4
0
1 2
3
4
5 6
7
8
9
1
0
11 12 1
3
14 1
5
1
6
17 1
8
1
9
2
0
21 22
1 2
26
J4
J3
J2
L1
L2
L3 (N)
1
5
3
2
6
4
1
5
3
2
6
4
1
5
3
2
6
4
1
2
4
4
4
5
9
6
3
3
1
7
10

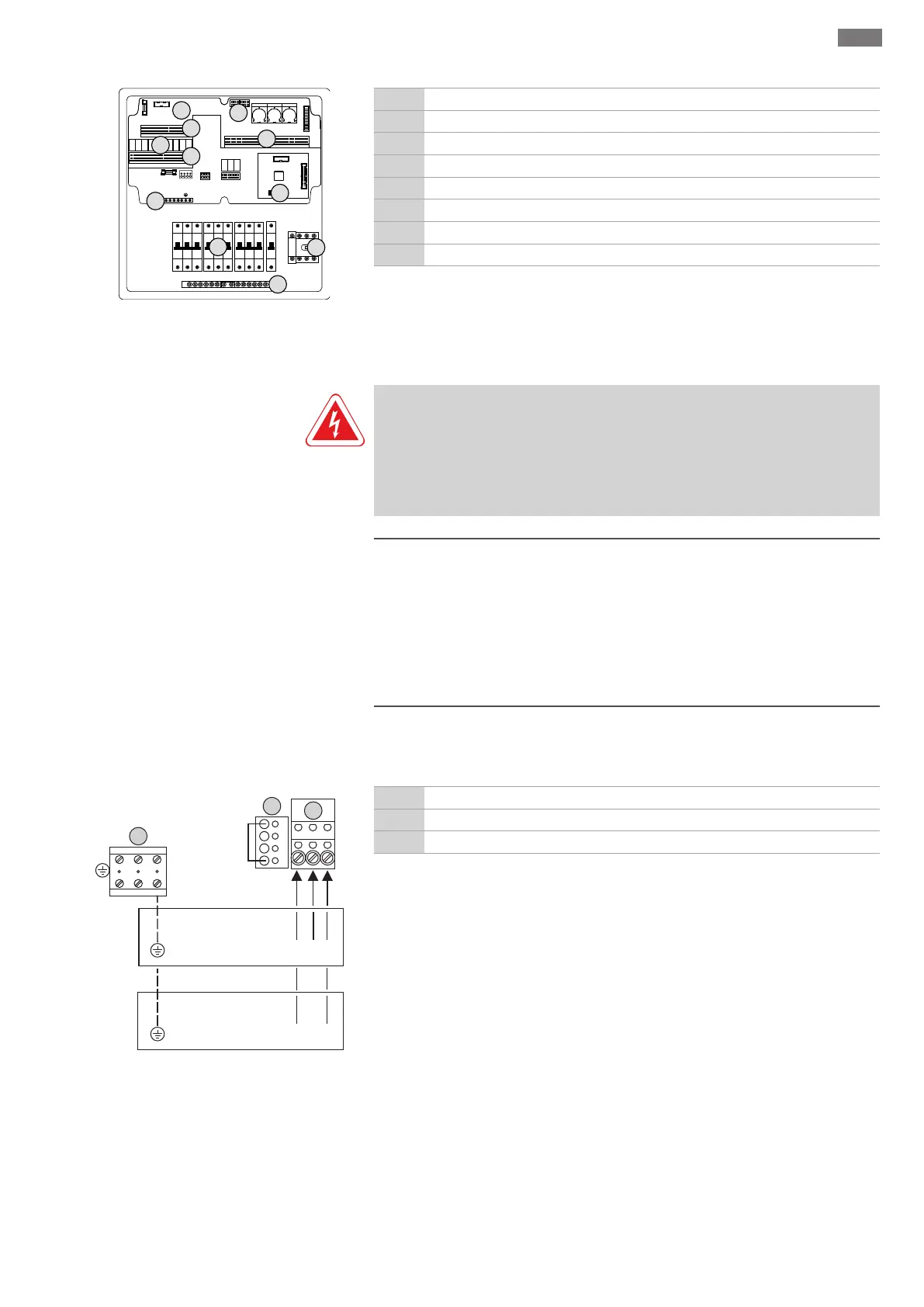

Fig.5: Control ECe-B 3...
1 Главный выключатель/подключение к сети
3 Клеммная планка: земля (РЕ)
4 Клеммная планка: система управления/датчик
5 Линейный автомат защиты
6 Выходное реле
7 Плата управления
9 ModBus RTU: интерфейс RS485
10 ModBus RTU: перемычка для терминирования/поляризации ModBus
6.5.3 Подключение прибора управле-
ния к сети: Control EC-Booster
ОПАСНО
Опасность для жизни вследствие поражения электрическим током
при выключенном главном выключателе!
На клемме для выбора напряжения имеется сетевое напряжение даже при вы-
ключенном главном выключателе. Опасность для жизни! Выбрать напряжение
перед подсоединением к сети электропитания.
ВНИМАНИЕ
Материальный ущерб из-за неправильно настроенного сетевого
напряжения!
Прибор управления можно эксплуатировать с разным сетевым напряжением.
Заводская установка сетевого напряжения выполнена на 400В. Для другого се-
тевого напряжения перед подсоединением необходимо переставить кабель-
ную перемычку. При неправильно настроенном сетевом напряжении прибор
управления разрушается!
Предоставленные заказчиком кабели электропитания провести через кабельные
вводы и закрепить. Подключить жилы к клеммной планке в соответствии со схе-
мой электрических подсоединений.
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com
230
380
400
1
2
3
Fig.6: Подключение к сети Wilo-Control EC-
B 1.../EC-B 2...
1 Клеммная планка: подключение к сети
2 Настройка сетевого напряжения
3 Клеммная планка: земля (РЕ)
Подключение к сети 1~230В
▪Кабель: 3жилы.
▪Жилы: L, N, PE.
▪Настройка сетевого напряжения: перемычка 230/COM.
Подключение к сети 3~230В
▪Кабель: 4жилы.
▪Жилы: L1, L2, L3, PE.
▪Настройка сетевого напряжения: перемычка 230/COM.
Подключение к сети 3~380В
▪Кабель: 4жилы.
▪Жилы: L1, L2, L3, PE.
▪Настройка сетевого напряжения: перемычка 380/COM.
Подключение к сети 3~400В
▪Кабель: 4жилы.
▪Жилы: L1, L2, L3, PE.
▪Настройка сетевого напряжения: перемычка 400/COM (заводская установка).
Предоставленные заказчиком кабели электропитания провести через кабельные
вводы и закрепить. Подключить жилы к главному выключателю согласно схеме
электрических подсоединений.
