Wilo Control EC-Booster User Manual

ru Установка
792 WILO SE 2019-07
PE
1 ON
L1
L3
L2
T1
T3
T2
0
OFF
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com 230 380 400

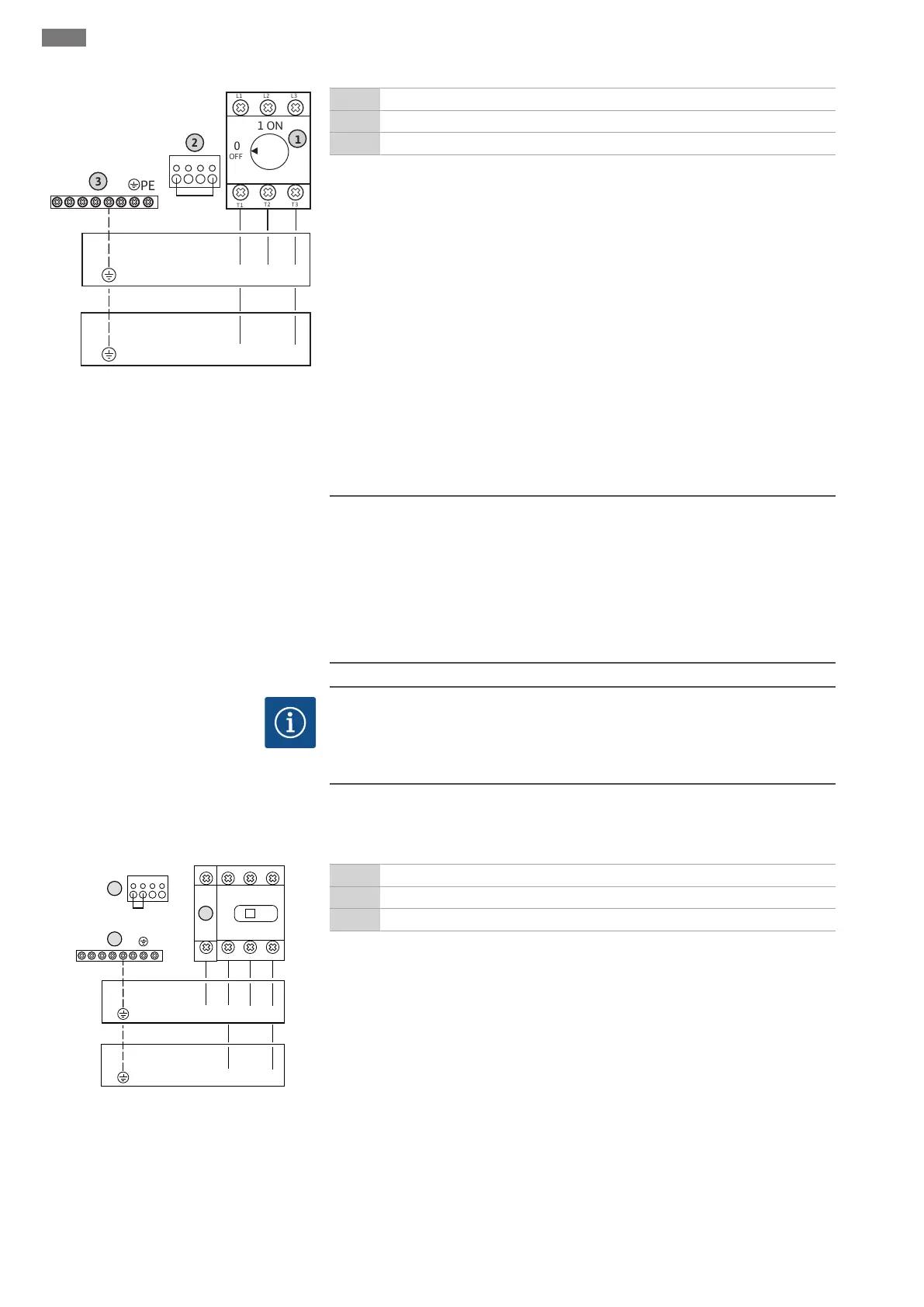

Fig.7: Подключение к сети Wilo-Control EC-
B 3...
1 Главный выключатель
2 Настройка сетевого напряжения
3 Клеммная планка: земля (РЕ)
Подключение к сети 1~230В
▪Кабель: 3жилы.
▪Жилы: L, N, PE.
▪Настройка сетевого напряжения: перемычка 230/COM.
Подключение к сети 3~230В
▪Кабель: 4жилы.
▪Жилы: L1, L2, L3, PE.
▪Настройка сетевого напряжения: перемычка 230/COM.
Подключение к сети 3~380В
▪Кабель: 4жилы.
▪Жилы: L1, L2, L3, PE.
▪Настройка сетевого напряжения: перемычка 380/COM.
Подключение к сети 3~400В
▪Кабель: 4жилы.
▪Жилы: L1, L2, L3, PE.
▪Настройка сетевого напряжения: перемычка 400/COM (заводская установка).
6.5.4 Подключение прибора управле-
ния к сети: Control ECe-Booster
ВНИМАНИЕ
Материальный ущерб из-за неправильно настроенного сетевого
напряжения!
Прибор управления можно эксплуатировать с разным сетевым напряжением.
Однако управляющее напряжение всегда должно составлять 230В. Поэтому
для кабельной перемычки установлено на заводе правильное сетевое напря-
жение. Не изменять кабельную перемычку! При неправильно настроенном се-
тевом напряжении система управления разрушается!
УВЕДОМЛЕНИЕ
Требуется нулевой провод
Для правильного функционирования системы управления на подключении к
сети требуется нулевой провод.
Предоставленные заказчиком кабели электропитания провести через кабельные
вводы и закрепить. Подключить жилы к главному выключателю согласно схеме
электрических подсоединений.
PE
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
N
com 230 380 400
1 ON
1L1
5L33L2
2T1
6T34T2
0
OFF
Fig.8: Подключение к сети Wilo-Control
ECe-B...
1 Главный выключатель
2 Настройка сетевого напряжения
3 Клеммная планка: земля (РЕ)
Подключение к сети 1~230В
▪Кабель: 3жилы.
▪Жилы: L, N, PE.
▪Настройка сетевого напряжения: перемычка 230/COM.
Подключение к сети 3~380В
▪Кабель: 5жил.
▪Жилы: L1, L2, L3, N, PE.
▪Настройка сетевого напряжения: перемычка 230/COM.
Подключение к сети 3~400В
▪Кабель: 5жил.
▪Жилы: L1, L2, L3, N, PE.
▪Настройка сетевого напряжения: перемычка 230/COM.
