Wilo Control EC-Booster User Manual

sv Uppställning
836 WILO SE 2019-07
PE
1 ON
L1
L3
L2
T1
T3
T2
0
OFF
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com 230 380 400

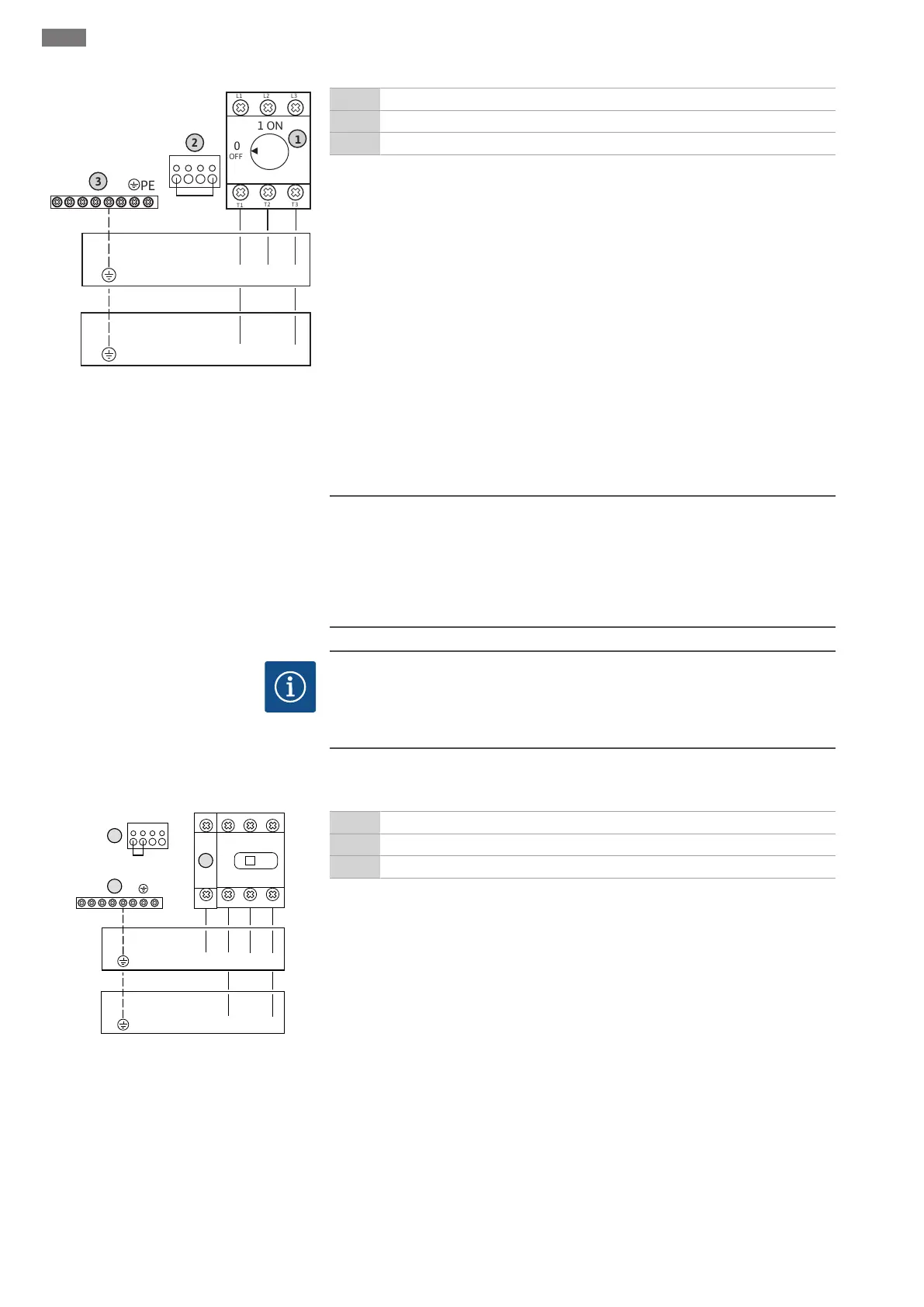

Fig.7: Nätanslutning Wilo-Control EC-B 3...
1 Huvudbrytare
2 Inställning av nätspänning
3 Uttagslist: Jord (PE)
Nätanslutning 1~230V:
▪Kabel: 3 ledare
▪Ledare: L, N, PE
▪Inställning av nätspänning: Brygga 230/COM
Nätanslutning 3~230V:
▪Kabel: 4 ledare
▪Ledare: L1, L2, L3, PE
▪Inställning av nätspänning: Brygga 230/COM
Nätanslutning 3~380V:
▪Kabel: 4 ledare
▪Ledare: L1, L2, L3, PE
▪Inställning av nätspänning: Brygga 380/COM
Nätanslutning 3~400V:
▪Kabel: 4 ledare
▪Ledare: L1, L2, L3, PE
▪Inställning av nätspänning: Brygga 400/COM (fabriksinställning)
6.5.4 Automatikskåpets nätanslutning:
Control ECe-Booster
OBSERVERA
Sakskador till följd av felaktigt inställd nätspänning!
Automatikskåpen kan användas med olika nätspänningar. Styrspänningen måste
alltid vara 230V. Därför är kabelbryggan fabriksinställd till rätt nätspänning. Ändra
inte kabelbryggan! Om nätspänningen är felinställd kommer styrningen att
förstöras!
OBS
Neutralledare krävs
För korrekt funktion av styrningen krävs en neutralledare (nolledare) på
nätanslutningen.
För anslutningskablar som anslutits på platsen genom kabelförskruvningarna och fäst
dem. Anslut ledarna till huvudbrytare enligt anslutningsschemat.
PE
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
N
com 230 380 400
1 ON
1L1
5L33L2
2T1
6T34T2
0
OFF
Fig.8: Nätanslutning Wilo-Control ECe-B...
1 Huvudbrytare
2 Inställning av nätspänning
3 Uttagslist: Jord (PE)
Nätanslutning 1~230V:
▪Kabel: 3 ledare
▪Ledare: L, N, PE
▪Inställning av nätspänning: Brygga 230/COM
Nätanslutning 3~380V:
▪Kabel: 5-ledare
▪Ledare: L1, L2, L3, N, PE
▪Inställning av nätspänning: Brygga 230/COM
Nätanslutning 3~400V:
▪Kabel: 5-ledare
▪Ledare: L1, L2, L3, N, PE
▪Inställning av nätspänning: Brygga 230/COM
