Uppställning sv
Monterings- och skötselanvisning Wilo-Control EC/ECe-Booster 837

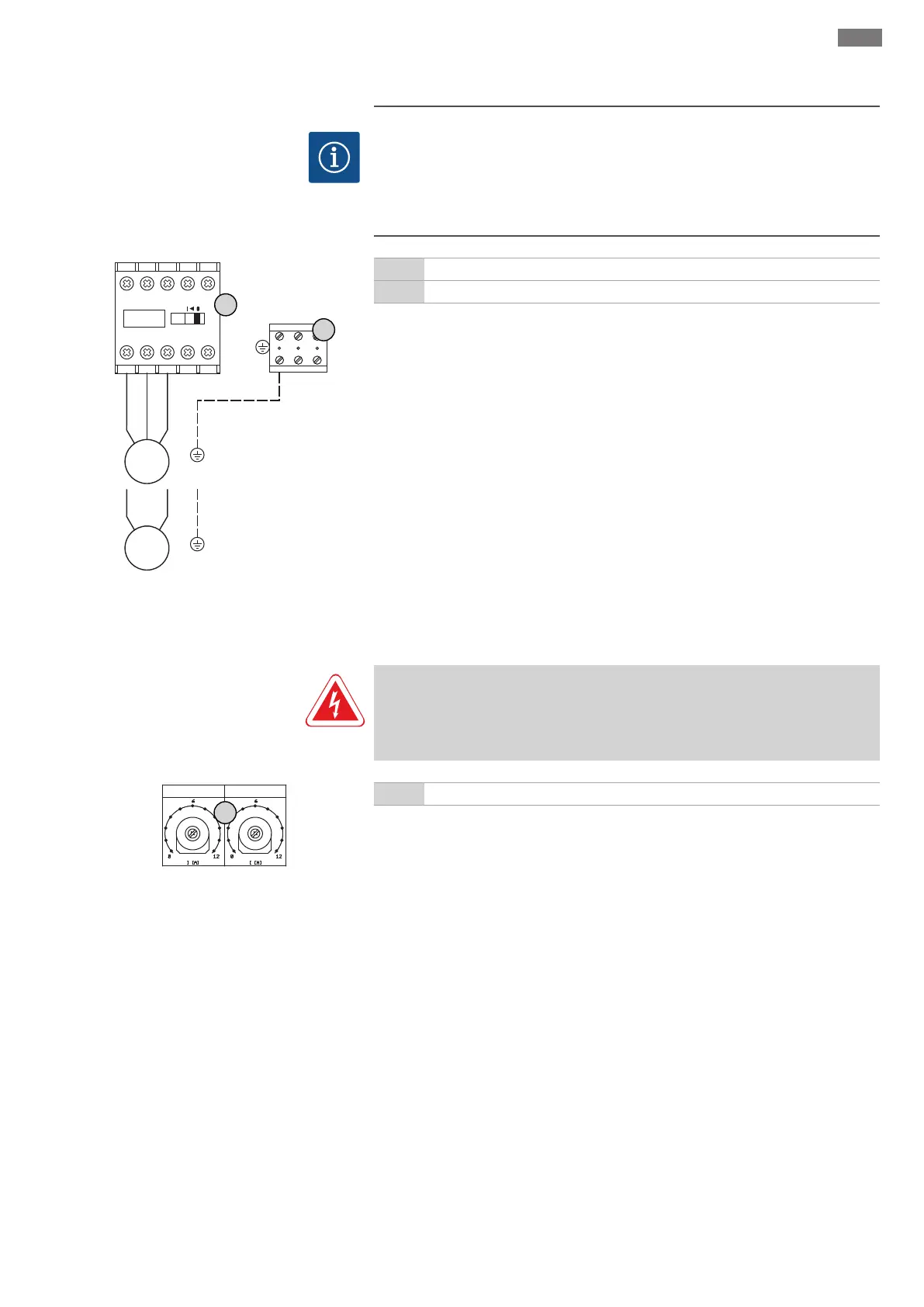

6.5.5 Nätanslutning: Pump med fast
varvtal
OBS
Rotationsfält nät- och pumpanslutning
Rotationsfältet från nätanslutningen leds direkt till pumpanslutningen. Kontrollera
att rätt rotationsfält för den anslutna pumpen används (höger- eller
vänsterroterande)! Beakta monterings- och skötselanvisningarna för pumpen.
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
M
3~
L1 L2 L3
5
3
M
1~
L
N
Fig.9: Pumpanslutning
3 Uttagslist: Jord (PE)
5 Kontaktor
För anslutningskablar som anslutits på platsen genom kabelförskruvningarna och fäst
dem. Anslut ledarna till kontaktorn enligt anslutningsschemat.
6.5.5.1 Ställ in
motorströmsövervakningen
FARA
Livsfara på grund av elektrisk ström!
Livsfara vid arbeten på öppet automatikskåp! Komponenterna är i strömförande! Låt
alltid arbeten utföras av en kvalificerad elektriker.
Current Pump 1 Current Pump 2
8
Fig.10: Ställ in motorströmsövervakningen
8 Potentiometer för motorströmsövervakning
Efter att pumpen anslutits ska rätt märkström ställas in på potentiometern:
▪Ställ in märkströmmen enligt typskylten vid fullast.
▪Vid dellast ska märkströmmen ställas in på ett värde 5% över den i driftpunkten
uppmätta strömmen.
Motorströmsövervakningen kan ställas in noggrannare under driftsättningen. Här kan
följande värden visas via menyn:
▪Aktuellt uppmätt driftström för pumpen (meny 4.29–4.31)
▪Inställd märkström för motorövervakningen (meny 4.25–4.27)
