Wilo Control EC-Booster User Manual

sv Uppställning
838 WILO SE 2019-07

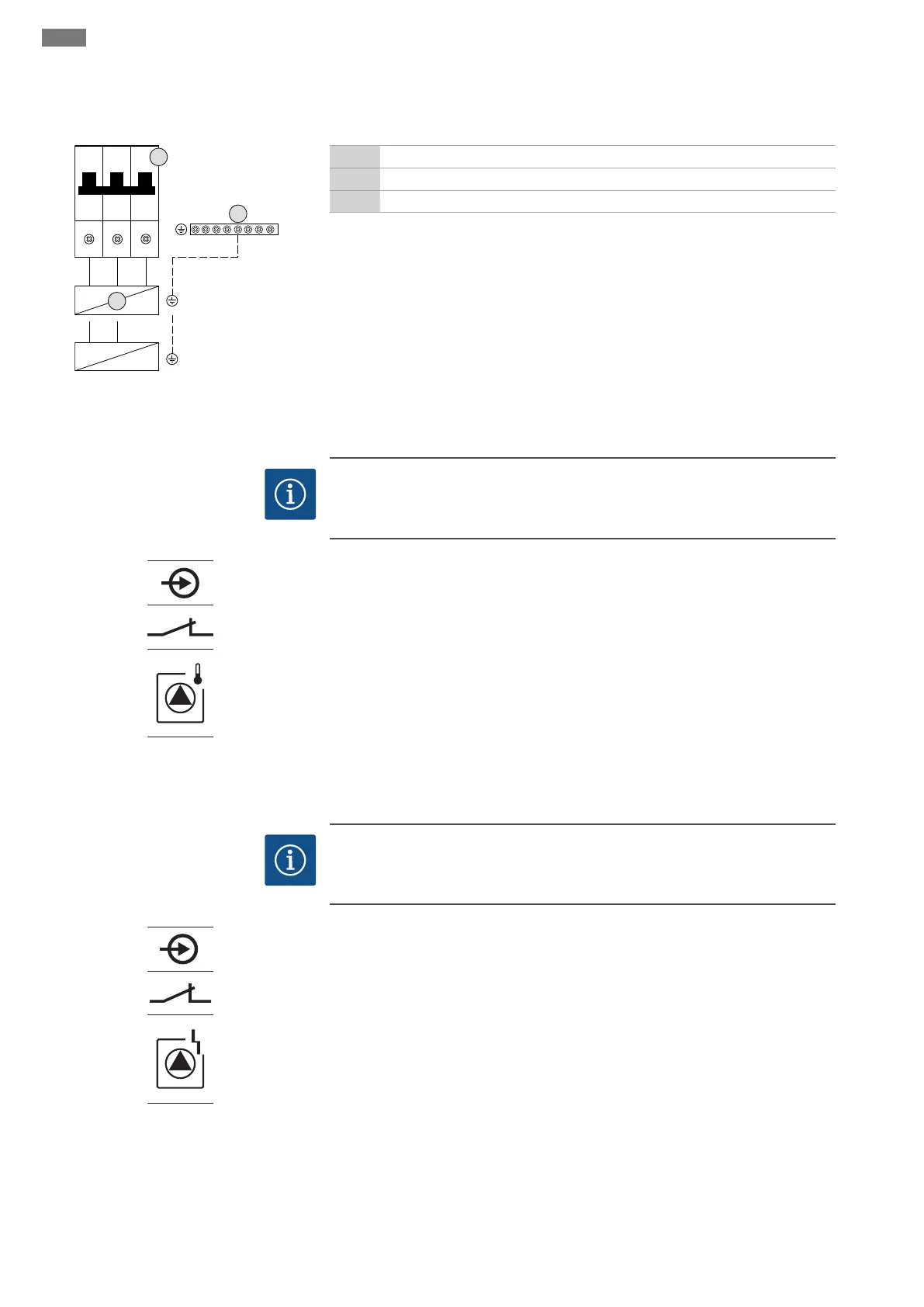

6.5.6 Nätanslutning: Pump med
variabelt varvtal (elektroniskt
reglerade pumpar)
L1 L2
L3
2
6
4
~
~
~
~
L N
3
5
FC
Fig.11: Pumpanslutning
3 Uttagslist: Jord (PE)
5 Ledningsskyddsbrytare
FC Frekvensomvandlare
För anslutningskablar som anslutits på platsen genom kabelförskruvningarna och fäst
dem. Anslut ledarna till ledningsskyddsbrytare enligt anslutningsschemat.
6.5.7 Anslutning av termisk
motorövervakning
OBS!Anslutningen är endast möjlig på automatikskåpet Wilo-Control EC-B!
OBS
Anslut ingen extern spänning!
Extern spänning kan förstöra komponenten.
x
Fig.12: Symboler i anslutningsöversikt
För varje pump kan en termisk motorövervakning med bimetallsensor anslutas. Anslut
ingen PTC- och Pt100-sensor!
För anslutningskablar som anslutits på platsen genom kabelförskruvningarna och fäst
dem. Anslut ledarna till uttagslisten enligt anslutningsschemat. Anslutningsnumret
finns i anslutningsöversikten i kåpan. ”x” i symbolen anger respektive pump:
▪1 = pump 1
▪2 = pump 2
▪3 = pump 3
6.5.8 Frekvensomvandlarens
anslutningsfelmeddelande
OBS!Anslutningen är endast möjlig på Wilo-Control ECe-B-automatikskåp!
OBS
Anslut ingen extern spänning!
Extern spänning kan förstöra komponenten.
x
Fig.13: Symboler i anslutningsöversikt
För varje pump kan ett externt felmeddelande från frekvensomvandlaren anslutas.
Utgången från frekvensomvandlaren måste fungera som en öppnande kontakt!
För anslutningskablar som anslutits på platsen genom kabelförskruvningarna och fäst
dem. Anslut ledarna till uttagslisten enligt anslutningsschemat. Anslutningsnumret
finns i anslutningsöversikten i kåpan. ”x” i symbolen anger respektive pump:
▪1 = pump 1
▪2 = pump 2
▪3 = pump 3
