Wilo Control EC-Booster User Manual

Prilog sr
Uputstvo za ugradnju i upotrebu Wilo-Control EC/ECe-Booster 905
Stezaljka Funkcija
13/14
Izlaz: Pojedinačni signal greške pumpe 2
15/16
Izlaz: Pojedinačni signal greške pumpe 3
17/18/19
Izlaz: Zbirni signal rada
20/21/22
Izlaz: Zbirni signal smetnje
23/24
Ulaz: Termički nadzor namotaja pumpe 1
25/26
Ulaz: Termički nadzor namotaja pumpe 2
27/28
Ulaz: Termički nadzor namotaja pumpe 3
29/30
Ulaz: Extern OFF
31/32
Ulaz: Nedostatak vode/zaštita od rada na suvo
41/42
Ulaz: pasivan senzor pritiska 4–20 mA

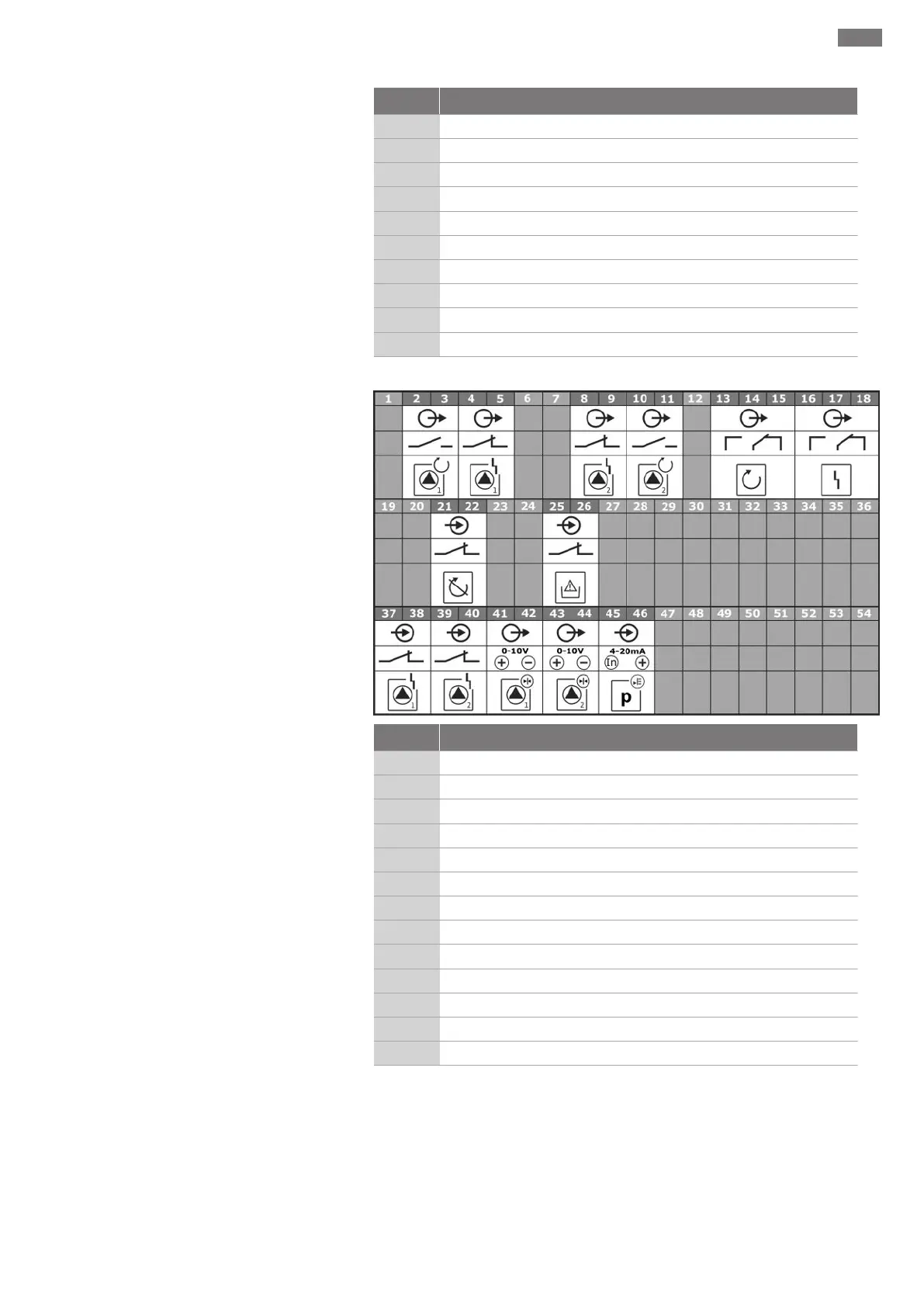

Šeme el. priključivanja Wilo-Control ECe-B2...
Stezaljka Funkcija
2/3
Izlaz: Pojedinačna dojava rada pumpe 1
4/5
Izlaz: Pojedinačni signal greške pumpe 1
8/9
Izlaz: Pojedinačni signal greške pumpe 2
10/11
Izlaz: Pojedinačna dojava rada pumpe 2
13/14/15
Izlaz: Zbirni signal rada
16/17/18
Izlaz: Zbirni signal smetnje
21/22
Ulaz: Extern OFF
25/26
Ulaz: Nedostatak vode/zaštita od rada na suvo
37/38
Ulaz: Signal o grešci frekventnog regulatora pumpe 1
39/40
Ulaz: Signal o grešci frekventnog regulatora pumpe 2
41/42
Izlaz: Zadata vrednost pritiska pumpe 1
43/44
Izlaz: Zadata vrednost pritiska pumpe 2
45/46
Ulaz: pasivan senzor pritiska 4–20 mA
