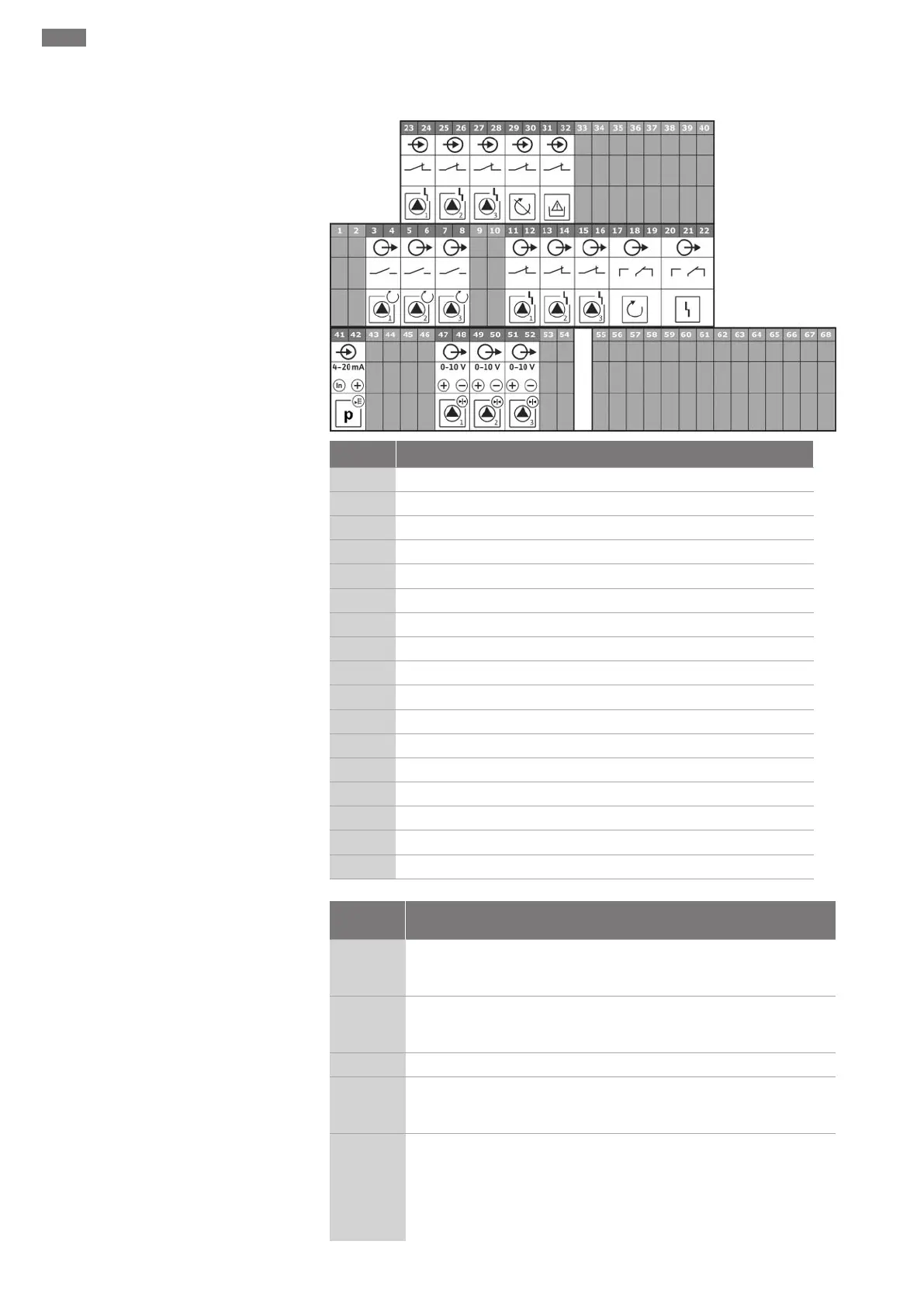

Šeme el. priključivanja Wilo-Control ECe-B3...
Stezaljka Funkcija
3/4
Izlaz: Pojedinačna dojava rada pumpe 1
5/6
Izlaz: Pojedinačna dojava rada pumpe 2
7/8
Izlaz: Pojedinačna dojava rada pumpe 3
11/12
Izlaz: Pojedinačni signal greške pumpe 1
13/14
Izlaz: Pojedinačni signal greške pumpe 2
15/16
Izlaz: Pojedinačni signal greške pumpe 3
17/18/19
Izlaz: Zbirni signal rada
20/21/22
Izlaz: Zbirni signal smetnje
23/24
Ulaz: Signal o grešci frekventnog regulatora pumpe 1
25/26
Ulaz: Signal o grešci frekventnog regulatora pumpe 2
27/28
Ulaz: Signal o grešci frekventnog regulatora pumpe 3
29/30
Ulaz: Extern OFF
31/32
Ulaz: Nedostatak vode/zaštita od rada na suvo
41/42
Ulaz: pasivan senzor pritiska 4–20 mA
47/48
Izlaz: Zadata vrednost pritiska pumpe 1
49/50
Izlaz: Zadata vrednost pritiska pumpe 2
51/52
Izlaz: Zadata vrednost pritiska pumpe 3
13.4 ModBus: Tipovi podataka
Tip
podataka
Opis
INT16
Ceo broj u opsegu od -32768 do 32767.
Numerički opseg koji je zaista korišćen za neku tačku podataka može se
razlikovati.
UINT16
Ceo broj bez predznaka u opsegu od 0 do 65535.
Numerički opseg koji je zaista korišćen za neku tačku podataka može se
razlikovati.
ENUM
Predstavlja nabrajanje. Može da se setuje samo jedan od parametara.
BOOL
Bulova vrednost je parametar koji uzima samo dva stanja (0 – pogrešno/
false i 1 – tačno/true). Generalno se sve vrednosti veće od nule smatraju
true.
BITMAP*
Predstavlja skup od 16 bulovih vrednosti (bitovi). Signaliziraju se
vrednosti od 0 do 15. Broj koji treba pročitati ili upisati dobija se na
osnovu zbira svih bitova sa vrednošću 1x2 stepenovanom indeksom.
▪Bit 0: 2
0
= 1
▪Bit 1: 2
1
= 2
▪Bit 2: 2
2
= 4
