Wilo Control EC-Booster User Manual

sk Inštalácia
920 WILO SE 2019-07
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com
230
380
400
1
2
3

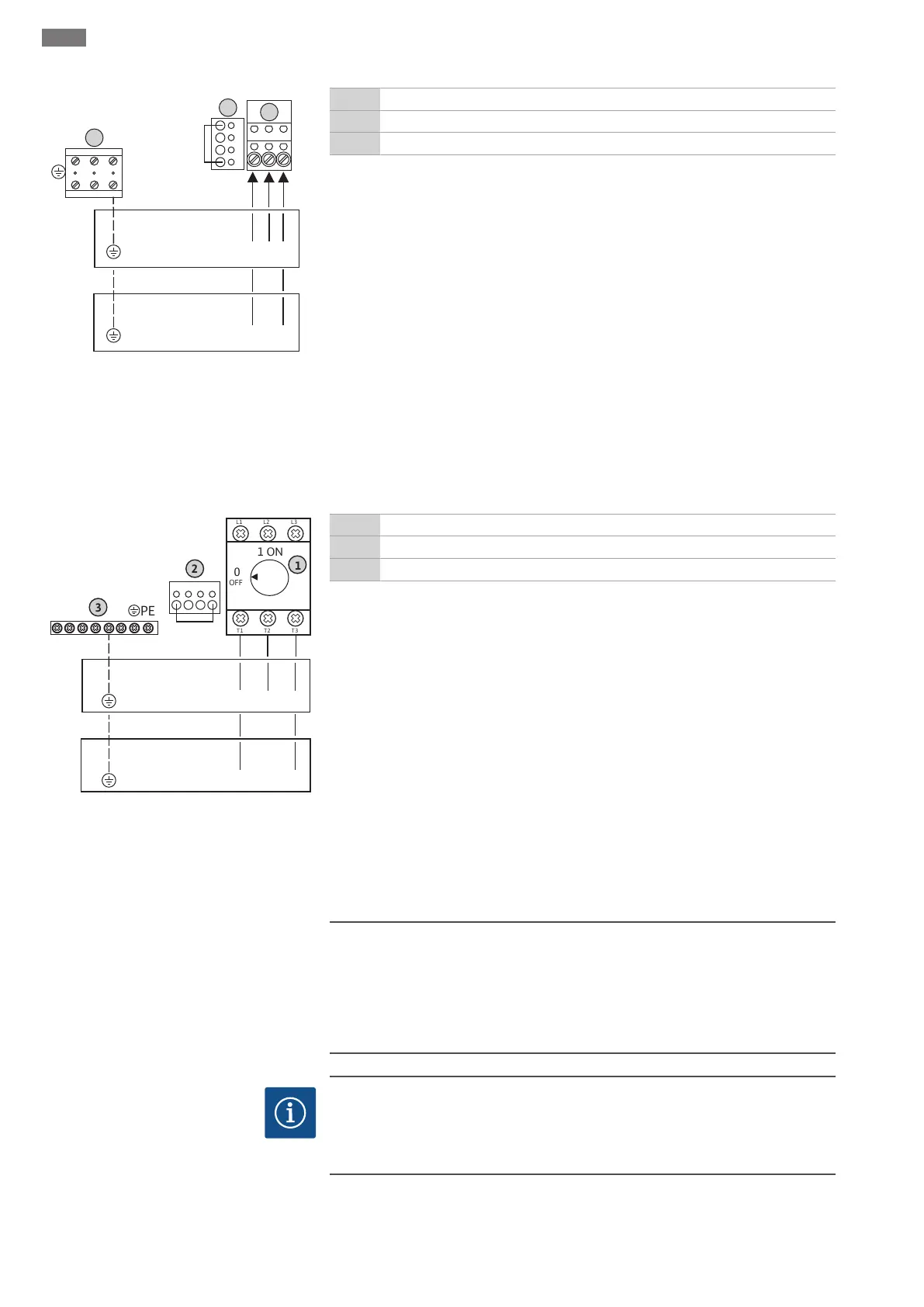

Fig.6: Pripojenie na sieťWilo-Control EC-B 1.../
EC-B 2...
1 Svorkovnica: Pripojenie na sieť
2 Nastavenie sieťového napätia
3 Svorkovnica: Uzemnenie (PE)
Pripojenie na sieť 1~230V:
▪Kábel: 3-žilový
▪Žila: L, N, PE
▪Nastavenie sieťového napätia: Most 230/COM
Pripojenie na sieť 3~230V:
▪Kábel: 4-žilový
▪Žila: L1, L2, L3, PE
▪Nastavenie sieťového napätia: Most 230/COM
Pripojenie na sieť 3~380V:
▪Kábel: 4-žilový
▪Žila: L1, L2, L3, PE
▪Nastavenie sieťového napätia: Most 380/COM
Pripojenie na sieť 3~400V:
▪Kábel: 4-žilový
▪Žila: L1, L2, L3, PE
▪Nastavenie sieťového napätia: Most 400/COM (nastavenie zvýroby)
Pripojovacie káble položené zákazníkom preveďte cez káblové priechodky a upevnite.
Žily pripojte k hlavnému spínaču podľa schémy pripojenia.
PE
1 ON
L1
L3
L2
T1
T3
T2
0
OFF
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com 230 380 400
Fig.7: Pripojenie na sieťWilo-Control EC-B 3...
1 Hlavný spínač
2 Nastavenie sieťového napätia
3 Svorkovnica: Uzemnenie (PE)
Pripojenie na sieť 1~230V:
▪Kábel: 3-žilový
▪Žila: L, N, PE
▪Nastavenie sieťového napätia: Most 230/COM
Pripojenie na sieť 3~230V:
▪Kábel: 4-žilový
▪Žila: L1, L2, L3, PE
▪Nastavenie sieťového napätia: Most 230/COM
Pripojenie na sieť 3~380V:
▪Kábel: 4-žilový
▪Žila: L1, L2, L3, PE
▪Nastavenie sieťového napätia: Most 380/COM
Pripojenie na sieť 3~400V:
▪Kábel: 4-žilový
▪Žila: L1, L2, L3, PE
▪Nastavenie sieťového napätia: Most 400/COM (nastavenie zvýroby)
6.5.4 Pripojenie spínacieho prístroja na
sieť: Control ECe-Booster
UPOZORNENIE
Materiálne škody v dôsledku nesprávne nastaveného sieťového napätia!
Spínací prístroj sa môže prevádzkovať pri rôznych sieťových napätiach. Riadiace na-
pätie musí byť vždy 230 V. Preto je káblový mostík z výroby nastavený na správne
sieťové napätie. Káblový mostík nemeňte! V prípade nesprávne nastaveného sieťo-
vého napätia sa riadenie zničí!
OZNÁMENIE
Potrebný neutrálny vodič
Pre správnu funkciu riadenia je potrebný neutrálny vodič (nulový vodič) na pripojení
na sieť.
Pripojovacie káble položené zákazníkom preveďte cez káblové priechodky a upevnite.
Žily pripojte k hlavnému spínaču podľa schémy pripojenia.
