Inštalácia sk
Návod na montáž a obsluhu Wilo-Control EC/ECe-Booster 921
PE
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
N
com 230 380 400
1 ON
1L1
5L33L2
2T1
6T34T2
0
OFF

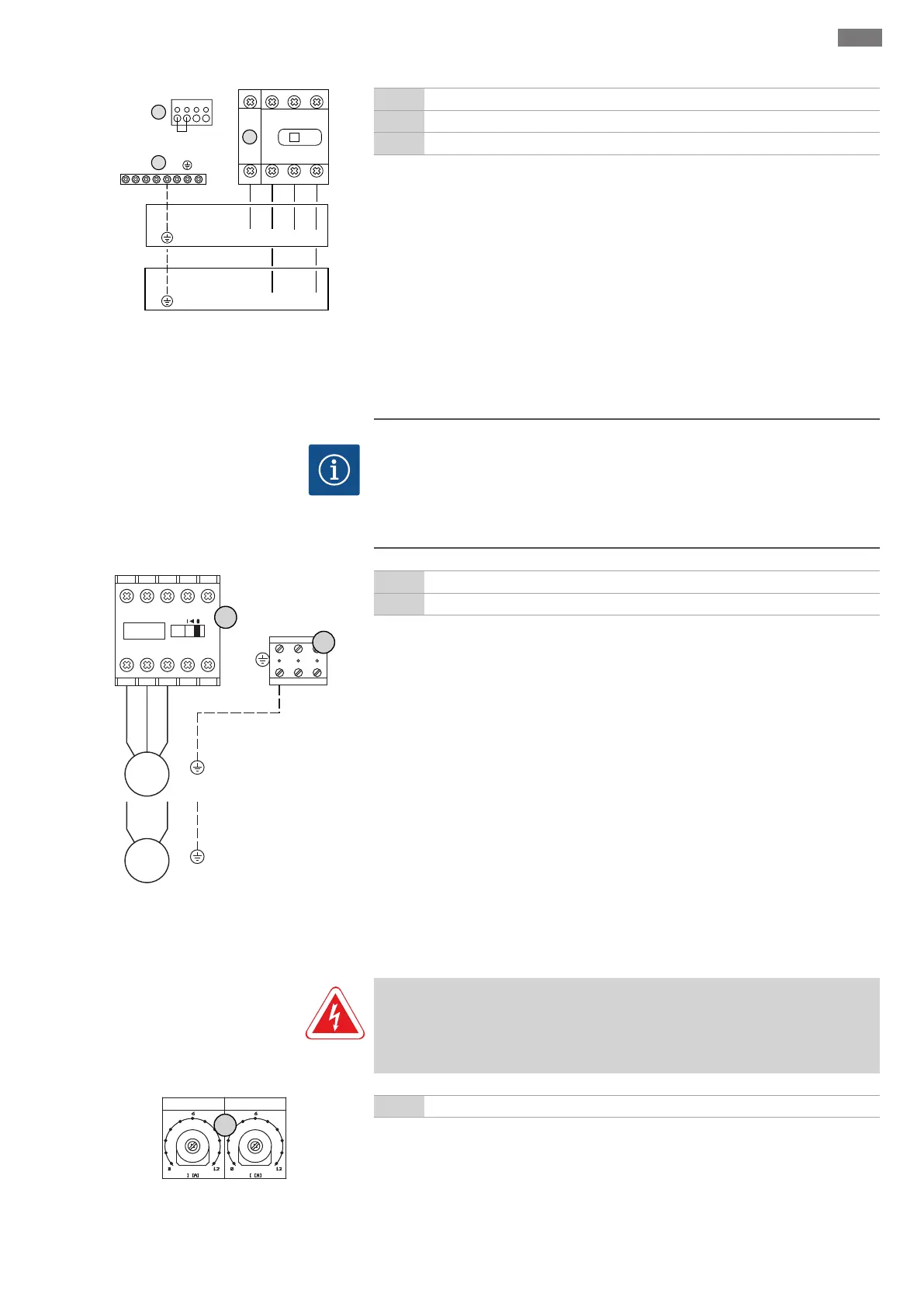

Fig.8: Pripojenie na sieťWilo-Control ECe-B...
1 Hlavný spínač
2 Nastavenie sieťového napätia
3 Svorkovnica: Uzemnenie (PE)
Pripojenie na sieť 1~230V:
▪Kábel: 3-žilový
▪Žila: L, N, PE
▪Nastavenie sieťového napätia: Most 230/COM
Pripojenie na sieť 3~380V:
▪Kábel: 5-žilový
▪Žila: L1, L2, L3, N, PE
▪Nastavenie sieťového napätia: Most 230/COM
Pripojenie na sieť 3~400V:
▪Kábel: 5-žilový
▪Žila: L1, L2, L3, N, PE
▪Nastavenie sieťového napätia: Most 230/COM
6.5.5 Pripojenie na sieť: Čerpadlo s pev-
ným počtom otáčok
OZNÁMENIE
Točivé pole sieťová prípojka a prípojka čerpadla
Točivé pole od pripojenia na sieť sa priamo prevedie k prípojke čerpadla. Skontrolujte
potrebné točivé pole čerpadiel, ktoré sa majú pripojiť (pravotočivé alebo ľavotočivé)!
Dodržiavajte návod na montáž a obsluhu čerpadiel.
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
M
3~
L1 L2 L3
5
3
M
1~
L
N
Fig.9: Prípojka čerpadla
3 Svorkovnica: Uzemnenie (PE)
5 Stýkač
Pripojovacie káble položené zákazníkom preveďte cez káblové priechodky a upevnite.
Pripojte žily ku kontaktoru - ochrane podľa schémy pripojenia.
6.5.5.1 Nastavenie monitorovania prúdu
motora
NEBEZPEČENSTVO
Riziko smrteľného zranenia vplyvom elektrického prúdu!
Pri prácach na otvorenom spínacom prístroji hrozí riziko smrteľného zranenia! Kon-
štrukčné diely sú pod prúdom! Elektrické pripojenie musí vykonať vždy elektrikár.
Current Pump 1 Current Pump 2
8
Fig.10: Nastavenie monitorovania prúdu
motora
8 Potenciometer pre monitorovanie prúdu motora
Po pripojení čerpadla nastavte prípustný menovitý prúd na potenciometri:
▪Pri plnom zaťažení nastavte menovitý prúd podľa typového štítku.
▪Pri čiastočnom nastavte menovitý prúd o 5% vyšší ako prúd nameraný vprevádzkovom
bode.
Presné nastavenie monitorovania prúdu motora sa môže vykonať počas uvádzania do
prevádzky. V menu sa môžu zobrazovať nasledujúce hodnoty:
