sk Inštalácia
922 WILO SE 2019-07
▪Aktuálne nameraný prevádzkový prúd čerpadla (menu 4.29-4.31)
▪Nastavený menovitý prúd monitorovania motora (menu 4.25-4.27)
6.5.6 Pripojenie na sieť: Čerpadlo s va-
riabilným počtom otáčok
(elektronicky regulované čerpad-
lá)
L1 L2
L3
2
6
4
~
~
~
~
L N
3
5
FC

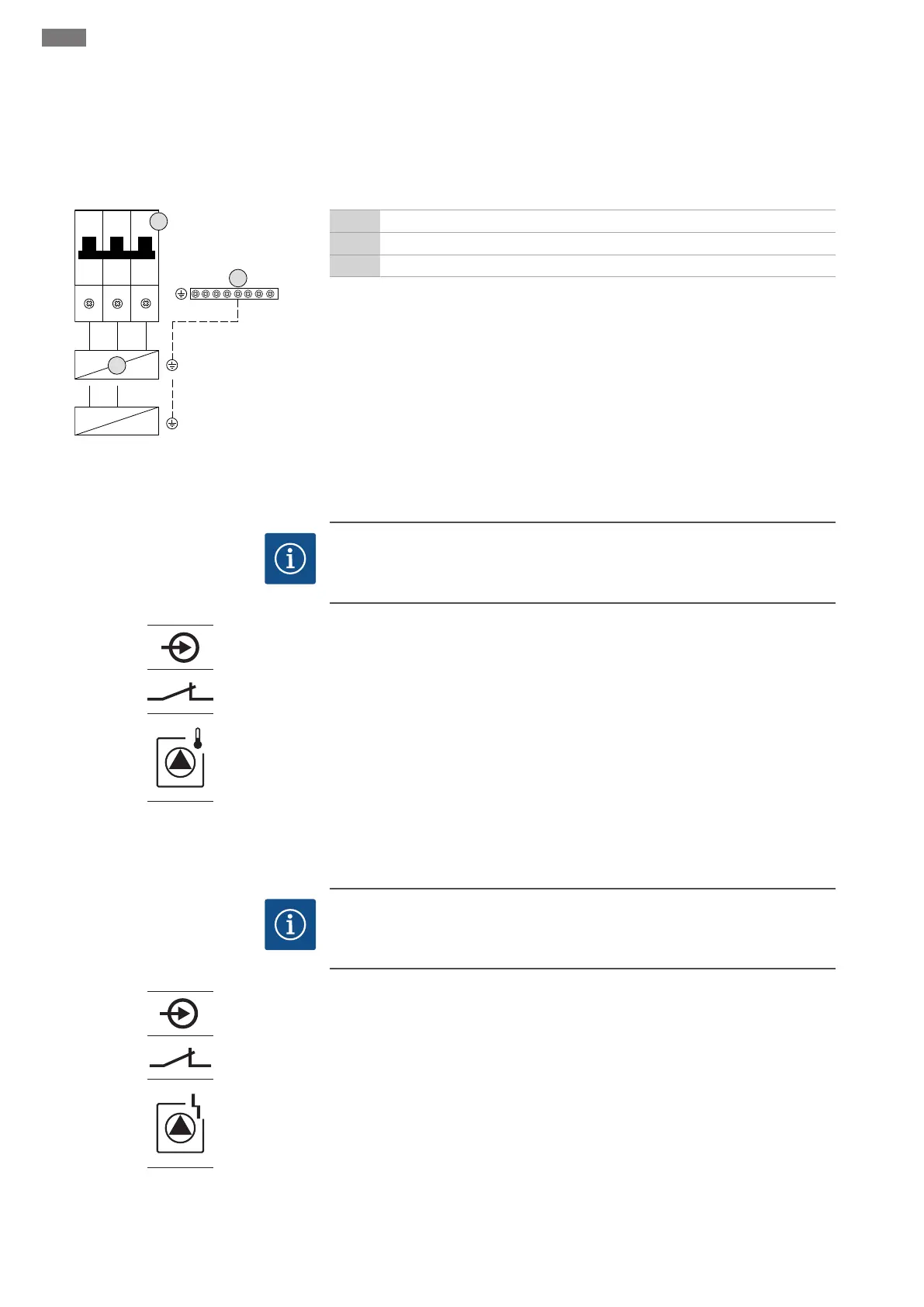

Fig.11: Prípojka čerpadla
3 Svorkovnica: Uzemnenie (PE)
5 Istič vedenia
FC Frekvenčný menič
Pripojovacie káble položené zákazníkom preveďte cez káblové priechodky a upevnite.
Pripojte žily k ističu vedenia podľa schémy pripojenia.
6.5.7 Pripojenie tepelného monitorova-
nia motora
OZNÁMENIE!Pripojenie je možné len na spínacom prístroji Wilo-Control EC-B!
OZNÁMENIE
Nepoužívajte externé napätie!
Aplikované externé napätie ničí konštrukčný diel.
x
Fig.12: Symbol prehľadu pripojení
Na účely termického monitorovania teploty možno pre každé čerpadlo pripojiť dvoj-
kovové snímače. Nepripájajte žiadne snímače PTC a Pt100!
Pripojovacie káble položené zákazníkom preveďte cez káblové priechodky a upevnite.
Podľa schémy pripojenia pripojte žily k svorkovnici. Číslo svorky nájdete v prehľade
pripojení v kryte. Symbol „x“ označuje príslušné čerpadlo:
▪1 = čerpadlo 1
▪2 = čerpadlo 2
▪3 = čerpadlo 3
6.5.8 Pripojenie chybového hlásenia
frekvenčného meniča
OZNÁMENIE!Pripojenie je možné len na spínacom prístroji Wilo-Control ECe-B!
OZNÁMENIE
Nepoužívajte externé napätie!
Aplikované externé napätie ničí konštrukčný diel.
x
Fig.13: Symbol prehľadu pripojení
Pre každé čerpadlo možno pripojiť externé chybové hlásenie frekvenčného meniča. Vý-
stup frekvenčného meniča musí pracovať ako rozpínací kontakt!
Pripojovacie káble položené zákazníkom preveďte cez káblové priechodky a upevnite.
Podľa schémy pripojenia pripojte žily k svorkovnici. Číslo svorky nájdete v prehľade
pripojení v kryte. Symbol „x“ označuje príslušné čerpadlo:
▪1 = čerpadlo 1
▪2 = čerpadlo 2
▪3 = čerpadlo 3
