sl Montaža
962 WILO SE 2019-07
PE
1 ON
L1
L3
L2
T1
T3
T2
0
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
com
230
380
400

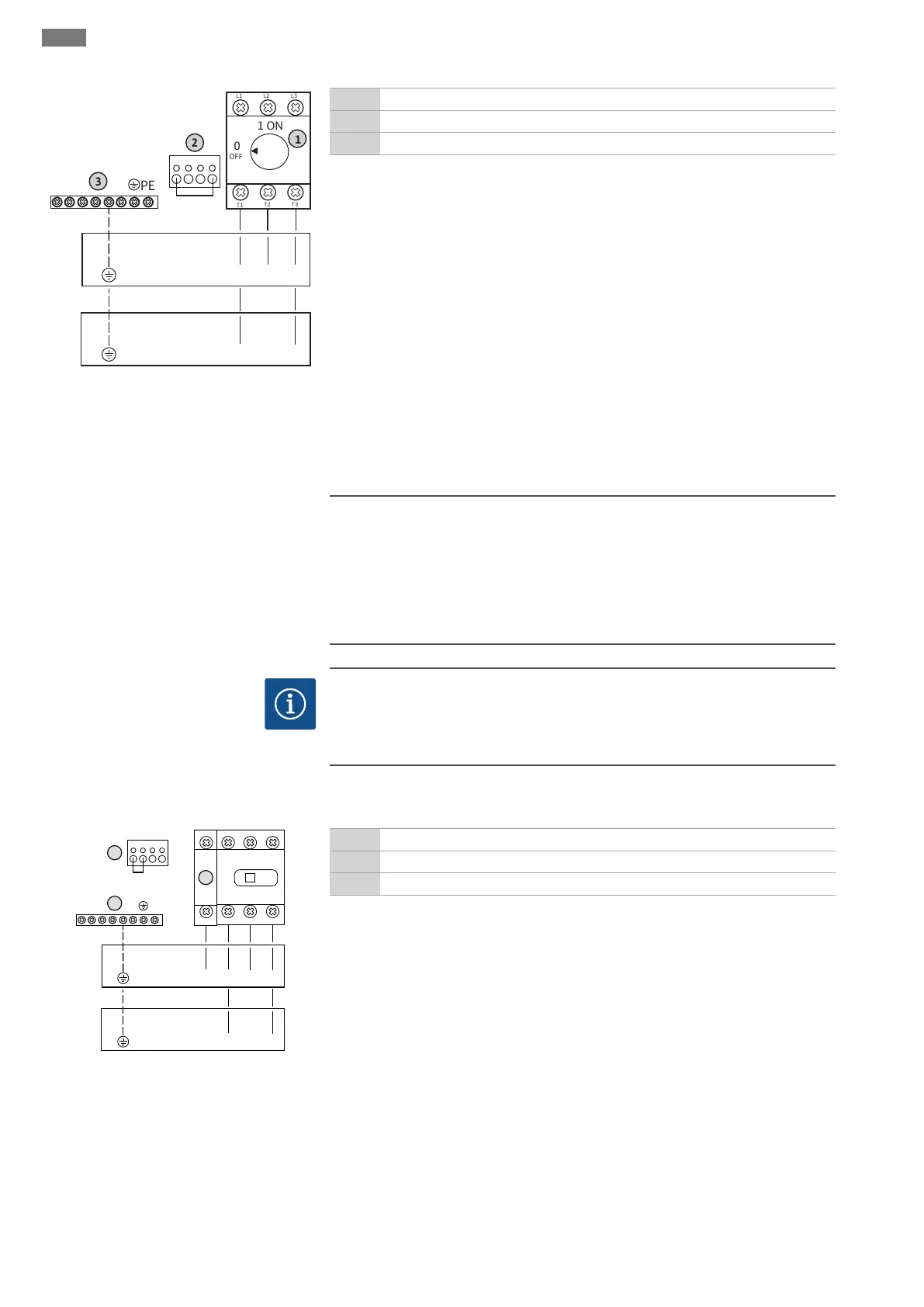

Fig.7: Omrežni priključek Wilo-Control EC-B
3...
1 Glavno stikalo
2 Nastavitev omrežne napetosti
3 Spončnica: Ozemljitev (PE)
Omrežni priključek 1~230V:
Kabel: 3-žilni
Žile: L, N, PE
Nastavitev omrežne napetosti: mostiček 230/COM
Omrežni priključek 3~230V:
Kabel: 4-žilni
Žile: L1, L2, L3, PE
Nastavitev omrežne napetosti: mostiček 230/COM
Omrežni priključek 3~380V:
Kabel: 4-žilni
Žile: L1, L2, L3, PE
Nastavitev omrežne napetosti: mostiček 380/COM
Omrežni priključek 3~400V:
Kabel: 4-žilni
Žile: L1, L2, L3, PE
Nastavitev omrežne napetosti: Mostiček 400/COM (tovarniška nastavitev)
6.5.4 Omrežni priključek stikalne
naprave: Control ECe-Booster
POZOR
Materialna škoda zaradi napačno nastavljene omrežne napetosti!
Stikalno napravo je mogoče uporabljati pri različnih omrežnih napetostih. Vendar pa
mora krmilna napetost vedno znašati 230 V. Zato je treba kabelske mostiče
tovarniško nastaviti na pravilno omrežno napetost. Kabelskih mostičev ne
spreminjajte! Pri napačno nastavljeni omrežni napetosti se bo stikalna naprava
uničila!
OBVESTILO
Potreben je nevtralni vodnik
Za pravilno delovanje krmiljenja je na omrežnem priključku potreben nevtralni vodnik
(ničelni vodnik).
Priključne kable, položene na mestu vgradnje, speljite skozi kabelske uvodnice in jih
pritrdite. Žile priključite na glavno stikalo v skladu s priključnim načrtom.
PE
3
2
1
L1 L2
3~ 50/60 Hz
L
1~ 50/60 Hz
L3
N
N
com
230
380
400
1 ON
1L1
5L33L2
2T1
6T34T2
0
OFF
Fig.8: Omrežni priključek Wilo-Control ECe-
B...
1 Glavno stikalo
2 Nastavitev omrežne napetosti
3 Spončnica: Ozemljitev (PE)
Omrežni priključek 1~230V:
Kabel: 3-žilni
Žile: L, N, PE
Nastavitev omrežne napetosti: mostiček 230/COM
Omrežni priključek 3~380V:
Kabel: 5-žilni
Žile: L1, L2, L3, N, PE
Nastavitev omrežne napetosti: mostiček 230/COM
Omrežni priključek 3~400V:
Kabel: 5-žilni
Žile: L1, L2, L3, N, PE
Nastavitev omrežne napetosti: mostiček 230/COM
