6.5.5 Omrežni priključek: črpalka s
konstantno hitrostjo
OBVESTILO
Vrtilno polje omrežnega priključka in priključka črpalke
Vrtilno polje omrežnega priključka je speljano neposredno do priključka črpalke.
Preverite potrebno vrtilno polje črpalk, ki jih želite priključiti (v desno ali levo)!
Upoštevajte navodila za obratovanje črpalk.
T1
1 3 5 13 A1
2 4 6 14 A2
T2 T3
L1 L2 L3 NO
M
3~
L1 L2 L3
5
3
M
1~
L
N

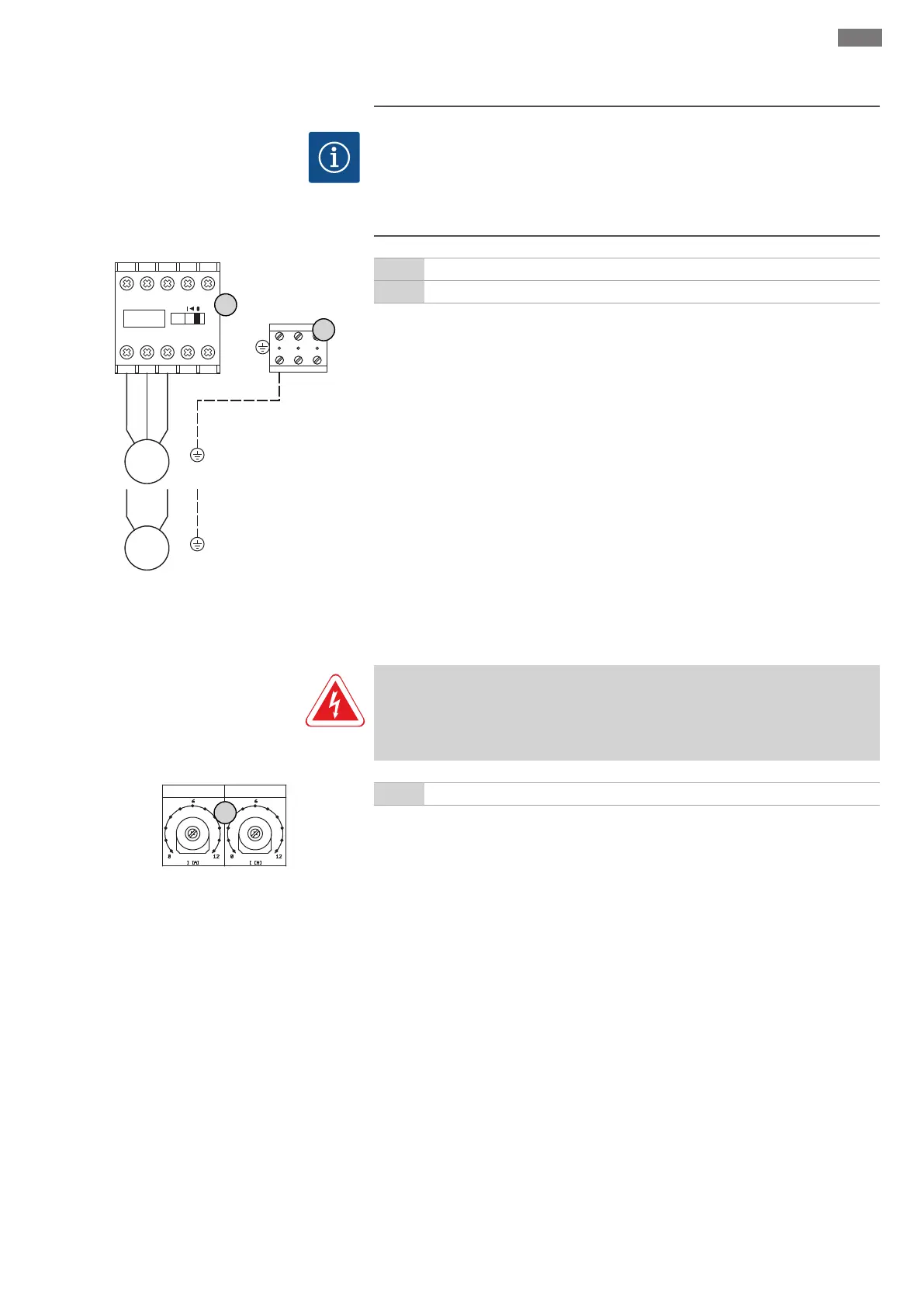

Fig.9: Priključek črpalke
3 Spončnica: Ozemljitev (PE)
5 Kontaktor
Priključne kable, položene na mestu vgradnje, speljite skozi kabelske uvodnice in jih
pritrdite. Žile priključite na kontaktor v skladu s priključnim načrtom.
6.5.5.1 Nastavitev nadzora nad tokom
motorja
NEVARNOST
Smrtna nevarnost zaradi električnega toka!
Pri delih na odprti stikalni napravi preti smrtna nevarnost! Sestavni deli so pod
napetostjo! Dela naj vedno izvaja električar.
Current Pump 1 Current Pump 2
8
Fig.10: Nastavitev nadzora nad tokom motorja
8 Potenciometer za nadzor nad tokom motorja
Po priklopu črpalke nastavite dovoljeni nazivni tok na potenciometru:
▪Pri polni obremenitvi nastavite nazivni tok v skladu z napisno ploščico.
▪Pri delni obremenitvi nastavite nazivni tok na 5% višjo vrednost od izmerjenega toka na
delovni točki.
Natančno nastavitev nadzora nad tokom motorja lahko izvedete med zagonom. Tu
lahko prek menija prikažete naslednje vrednosti:
▪trenutni izmerjeni obratovalni tok črpalke (meni 4.29–4.31),
▪nastavljeni nazivni tok nadzora motorja (meni 4.25–4.27).
