Wilo Control EC-Booster User Manual

sl Montaža
964 WILO SE 2019-07

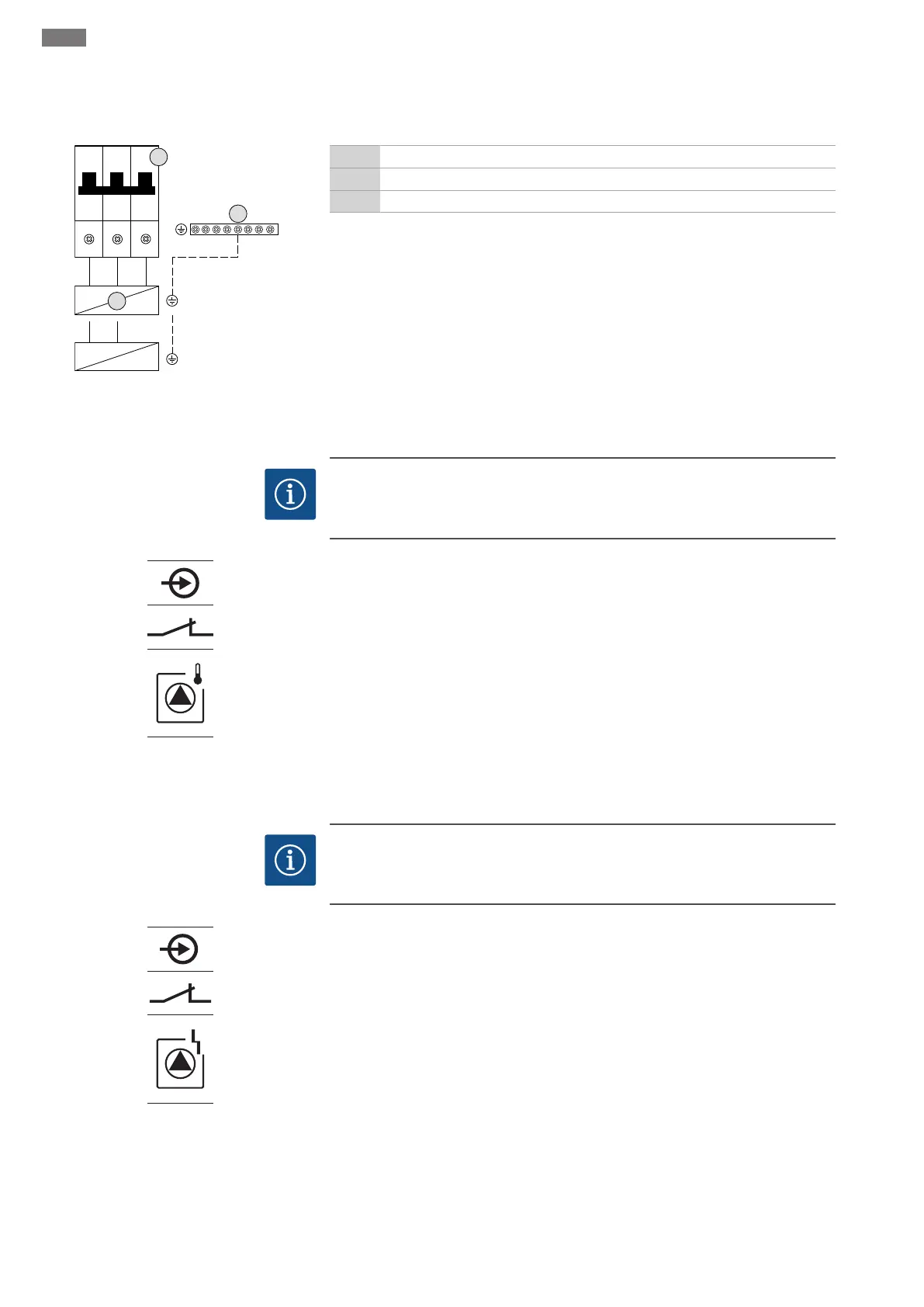

6.5.6 Omrežni priključek: Črpalka s
spremenljivim številom vrtljajev
(elektronsko regulirane črpalke)
L1 L2
L3
2
6
4
~
~
~
~
L N
3
5
FC
Fig.11: Priključek črpalke
3 Spončnica: Ozemljitev (PE)
5 Instalacijski odklopnik
FC Frekvenčni pretvornik
Priključne kable, položene na mestu vgradnje, speljite skozi kabelske uvodnice in jih
pritrdite. Žile priključite na instalacijski odklopnik v skladu s priključnim načrtom.
6.5.7 Priključitev termičnega nadzora
motorja
OBVESTILO!Priključitev je mogoča samo na stikalno napravo Wilo-Control EC-B!
OBVESTILO
Ne uporabljajte zunanje napetosti!
Zunanja napetost uniči sestavni del.
x
Fig.12: Simbol za pregled priključkov
Na črpalko je mogoče priključiti en termični nadzor motorja z bimetalnimi tipali. Ne
priključujte tipal PTC in Pt100!
Priključne kable, položene na mestu vgradnje, speljite skozi kabelske uvodnice in jih
pritrdite. Žile v skladu s priključno shemo priključite na spončnico. Številka sponke
pregleda priključkov je na pokrovu. »X« v simbolu določa ustrezno črpalko:
▪1 = črpalka 1
▪2 = črpalka 2
▪3 = črpalka 3
6.5.8 Sporočilo o napaki priključka
frekvenčnega pretvornika
OBVESTILO!Priključitev je mogoča samo na stikalno napravo Wilo-Control ECe-B!
OBVESTILO
Ne uporabljajte zunanje napetosti!
Zunanja napetost uniči sestavni del.
x
Fig.13: Simbol za pregled priključkov
Na črpalko je mogoče priključiti eno zunanje sporočilo o napaki frekvenčnega
pretvornika. Izhod frekvenčnega pretvornika mora delovati kot izklopni kontakt!
Priključne kable, položene na mestu vgradnje, speljite skozi kabelske uvodnice in jih
pritrdite. Žile v skladu s priključno shemo priključite na spončnico. Številka sponke
pregleda priključkov je na pokrovu. »X« v simbolu določa ustrezno črpalko:
▪1 = črpalka 1
▪2 = črpalka 2
▪3 = črpalka 3
