Montaža sl
Navodila za vgradnjo in obratovanje Wilo-Control EC/ECe-Booster 967

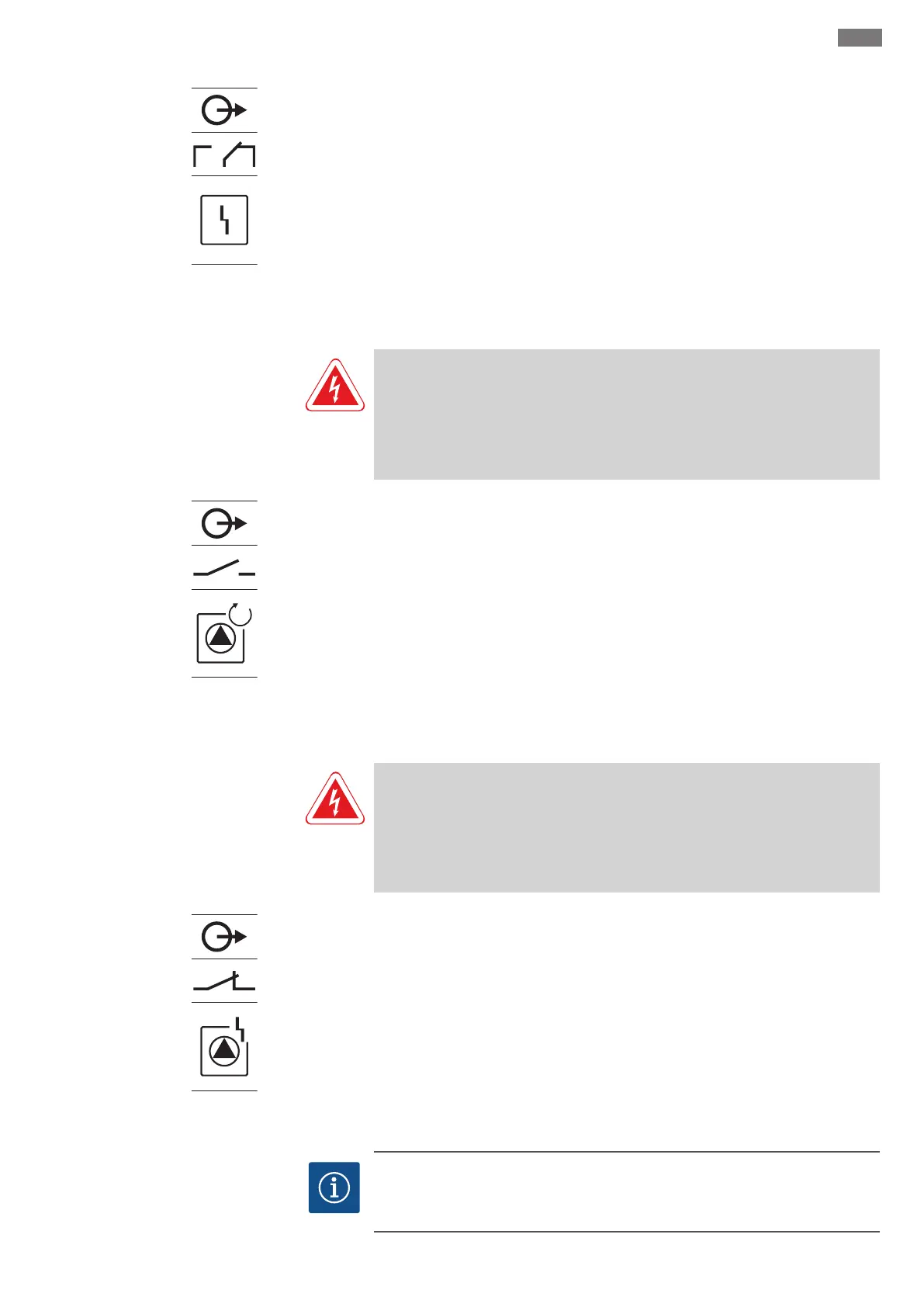

Fig.19: Simbol za pregled priključkov
Prek ločenega izhoda se izda sporočilo o napakah za vse črpalke (SSM).
▪Vrsta kontakta: preklopni kontakt brez potenciala
▪Obremenitev kontaktov:
– Najmanj: 12V, 10mA
– Največ: 250V, 1A
Priključne kable, položene na mestu vgradnje, speljite skozi kabelske uvodnice in jih
pritrdite. Žile v skladu s priključno shemo priključite na spončnico. Številka sponke
pregleda priključkov je na pokrovu.
6.5.15 Priključitev posameznega
sporočila delovanja (EBM)
NEVARNOST
Smrtna nevarnost zaradi električnega toka zunanjega vira!
Dovod napetosti poteka prek zunanjega vira. Napetost je na sponkah prisotna tudi
pri izklopljenem glavnem stikalu! Obstaja smrtna nevarnost! Pred kakršnimi koli deli
je treba odklopiti vir dovoda napetosti! Električna dela mora v skladu z lokalnimi
predpisi izvesti električar.
x
Fig.20: Simbol za pregled priključkov
Prek ločenega izhoda se izda delovni signal na črpalko (EBM):
▪Vrsta kontakta: vklopni kontakt brez potenciala
▪Obremenitev kontaktov:
– Najmanj: 12V, 10mA
– Največ: 250V, 1A
Priključne kable, položene na mestu vgradnje, speljite skozi kabelske uvodnice in jih
pritrdite. Žile v skladu s priključno shemo priključite na spončnico. Številka sponke
pregleda priključkov je na pokrovu. »X« v simbolu določa ustrezno črpalko:
▪1 = črpalka 1
▪2 = črpalka 2
▪3 = črpalka 3
6.5.16 Priključitev individualnega signala
napake (ESM)
NEVARNOST
Smrtna nevarnost zaradi električnega toka zunanjega vira!
Dovod napetosti poteka prek zunanjega vira. Napetost je na sponkah prisotna tudi
pri izklopljenem glavnem stikalu! Obstaja smrtna nevarnost! Pred kakršnimi koli deli
je treba odklopiti vir dovoda napetosti! Električna dela mora v skladu z lokalnimi
predpisi izvesti električar.
x
Fig.21: Simbol za pregled priključkov
Prek ločenega izhoda se izda sporočilo o napakah na črpalko (ESM):
▪Vrsta kontakta: izklopni kontakt brez potenciala
▪Obremenitev kontaktov:
– Najmanj: 12V, 10mA
– Največ: 250V, 1A
Priključne kable, položene na mestu vgradnje, speljite skozi kabelske uvodnice in jih
pritrdite. Žile v skladu s priključno shemo priključite na spončnico. Številka sponke
pregleda priključkov je na pokrovu. »X« v simbolu določa ustrezno črpalko:
▪1 = črpalka 1
▪2 = črpalka 2
▪3 = črpalka 3
6.5.17 Priklop ModBus RTU
OBVESTILO
Ne uporabljajte zunanje napetosti!
Zunanja napetost uniči sestavni del.
