J4 J3 J2
J4
J2
J3
Control EC/ECe-B2 Control EC/ECe-B3

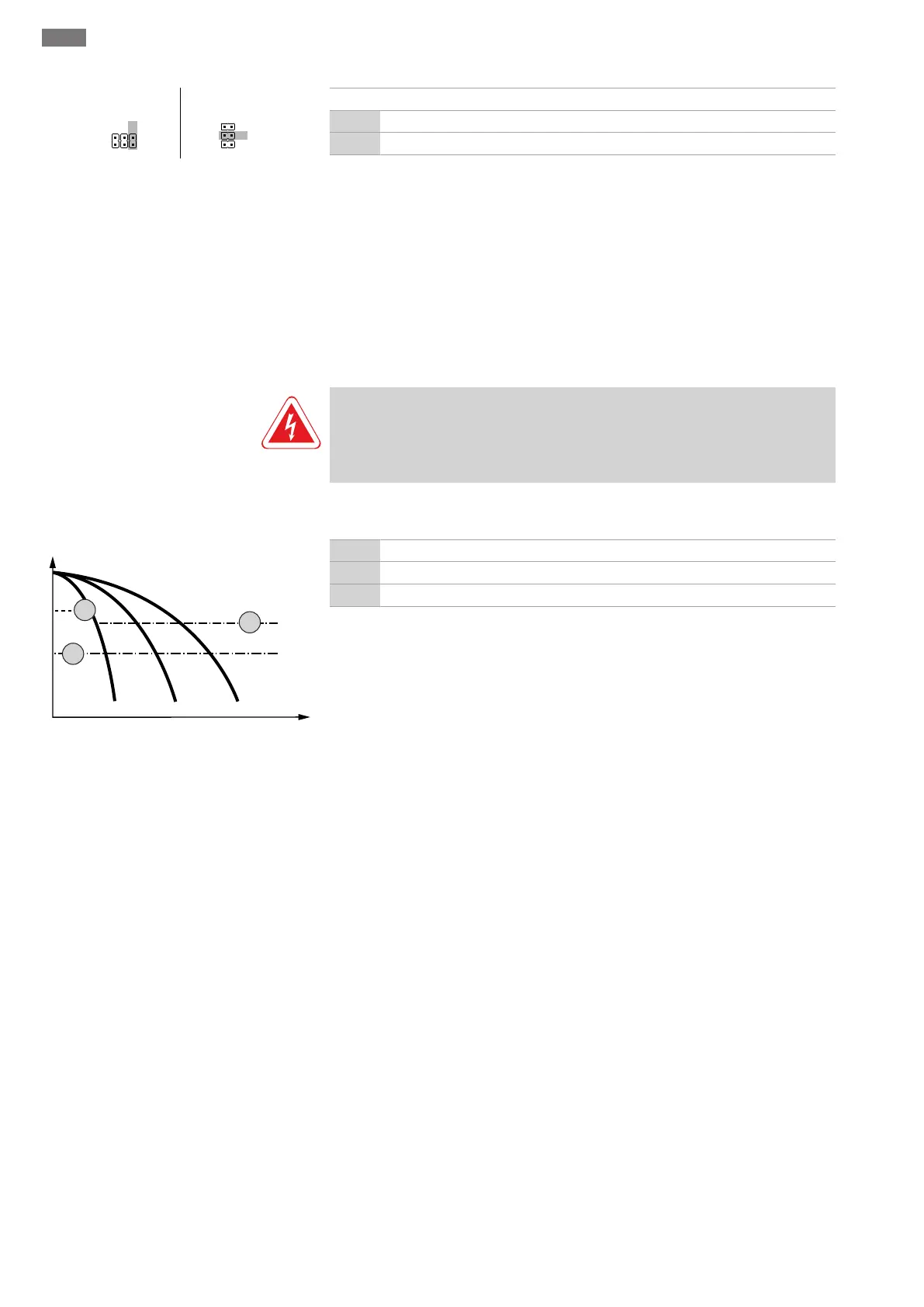

Fig.22: Položaj mostička
Za številke položaja glejte Pregled sestavnih delov: Wilo-Control EC-Booster [}959]
9 ModBus: vmesnik RS485
10 ModBus: mostiček za terminacijo/polarizacijo
Za povezavo na centralni nadzorni sistem zgradbe je na voljo protokol ModBus.
Priključne kable, položene na mestu vgradnje, speljite skozi kabelske uvodnice in jih
pritrdite. Žile v skladu s priključno shemo priključite na spončnico.
Upoštevajte naslednje točke:
▪Vmesnik: RS485
▪Nastavitve protokola področnega vodila: meniji od 2.01 do 2.05.
▪Stikalna naprava je tovarniško terminirana. Razveljavitev terminiranja: odstranite
mostiček »J2«.
▪Če je za vodilo ModBus potrebna polarizacija, priklopite mostička »J3« in »J4«.
7 Upravljanje
NEVARNOST
Smrtna nevarnost zaradi električnega toka!
Stikalno napravo upravljajte samo, ko je zaprta. Pri delih na odprti stikalni napravi
preti smrtna nevarnost! Dela na notranjih sestavnih delih naj izvede električar.
7.1 Način delovanja
Wilo-Control EC-Booster
p
Q
2
3
4
Fig.23: Funkcijski diagram Control EC-Booster
2 Prag za vklop
3 Prag izklopa črpalke za črpanje osnovne količine
4 Prag izklopa vršnih črpalk
V normalnem obratovanju sistem ohranja tlak v območju med pragoma za vklop in
izklop. Regulacija se pri tem izvaja kot dvotočkovna regulacija, tlačni senzor zajema
dejansko vrednost tlaka. Ko prag za vklop ni dosežen, se vklopi črpalka za črpanje
osnovne količine. Glede na potrebno moč se druga za drugo vklopijo vršne črpalke. Ko
se prag izklopa za vršne črpalke prekorači, sistem vršne črpalke drugo za drugo izklopi.
Ko se prag izklopa črpalke za črpanje osnovne količine prekorači, sistem črpalke za
črpanje osnovne količine izklopi. Med obratovanjem se na LC-zaslonu prikaže optični
prikaz in sveti zelena LED-dioda. Za optimiziranje časa delovanja črpalk se redno izvaja
preklop črpalk.
V primeru napake se samodejno izvede preklop na drugo črpalko. Koda napake se
prikaže na LC-zaslonu in sveti rdeča LED-dioda. Aktivirata se izhoda za skupno
sporočilo o motnji (SSM) in individualni signal napake (ESM).
Ko je v razbremenilnem rezervoarju (zaščiti pred suhim tekom) dosežena raven
pomanjkanja vode, se vse črpalke izklopijo. Koda napake se prikaže na LC-zaslonu in
sveti rdeča LED-dioda. Aktivira se izhod za skupno sporočilo o motnji (SSM).
