es Descripción del producto
998 WILO SE 2019-07
4 Descripción del producto
4.1 Estructura

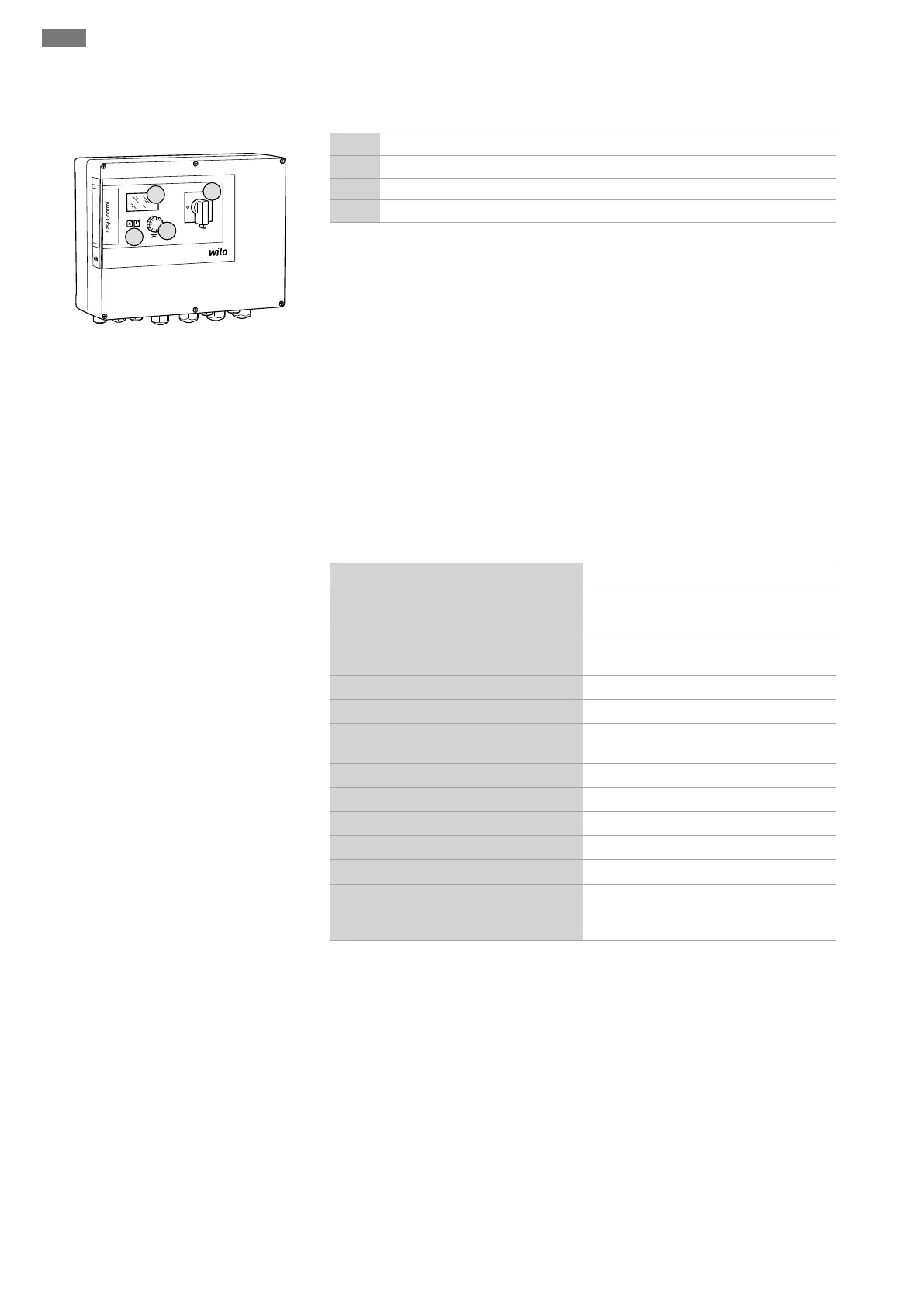

Fig.1: Parte frontal del cuadro
1 Interruptor principal
2 Botón de mando
3 Indicadores LED
4 Pantalla LC
La parte frontal del cuadro está formada por los siguientes componentes principales:
▪Interruptor principal para conectar/desconectar el cuadro
▪Botón de mando para seleccionar el menú e introducir parámetros
▪LED para indicar el estado de funcionamiento actual
▪Pantalla LC para indicar los datos de funcionamiento en cada momento y los diferentes
elementos de menú
4.2 Funcionamiento
Las bombas se conectan o desconectan individualmente según la presión real en la ins-
talación. La regulación de presión tiene lugar mediante un regulador de dos puntos en el
Control EC-Booster, y mediante un regulador PID en el Control ECe-Booster. Al alcanzar
el nivel de marcha en seco, se emite una señal visual y se desconectan forzosamente
todas las bombas. Las averías se registran en la memoria de fallos.
Los estados y datos de funcionamiento actuales se visualizan en la pantalla LC y me-
diante LED. Para el manejo y la introducción de los parámetros de funcionamiento se
utiliza un botón giratorio.
4.3 Datos técnicos
Fecha de fabricación*
Véase la placa de características
Alimentación eléctrica
Véase la placa de características
Frecuencia de la red
50/60Hz
Intensidad máx. absorbida por cada bom-
ba
Véase la denominación de tipo
Potencia nominal máx. por cada bomba
Véase la placa de características
Tipo de arranque de la bomba
Véase la denominación de tipo
Temperatura ambiente/de funcionamien-
to
0 … 40°C
Temperatura de almacenado
-30 … +60 °C
Humedad máx. relativa del aire
90%, sin condensación
Tipo de protección
IP54
Seguridad eléctrica
Grado de suciedad II
Tensión de mando
Véase la placa de características
Material de la carcasa
Policarbonato, resistente a los rayos UV o
bien chapa de acero, con recubrimiento de
polvo
* La fecha de fabricación se indica según ISO 8601: JJJJWww
▪JJJJ = año
▪W = abreviatura de semana
▪ww = indicación de semana del año
4.4 Entradas y salidas
Entradas
▪Entrada analógica:
– 1sonda de presión pasiva 4–20mA
▪Entradas digitales:
– 1interruptor de flotador/presostato para el registro del nivel de marcha en seco/falta
de agua
– 1Extern OFF: para la desconexión remota de todas las bombas
▪Vigilancia de la bomba:
– Control EC-Booster: 1entrada/bomba para la vigilancia térmica de bobinado con sen-
sor bimetálico
¡AVISO!No se pueden conectar sensores PTC ni Pt100.
