USO E MANUTENZIONE • OPERATING AND SERVICE
EMPLOI ET ENTRETIEN • VERWENDUNG UND WARTUNG
USO Y MANTENIMIENTO • USO E MANUTENÇÃO
Rev. 07 - 09/2017
TRENDTREND
TRENDTREND
TREND
&&
&&
&
TRENDTREND
TRENDTREND
TREND
PLUS REVERSEPLUS REVERSE
PLUS REVERSEPLUS REVERSE
PLUS REVERSE

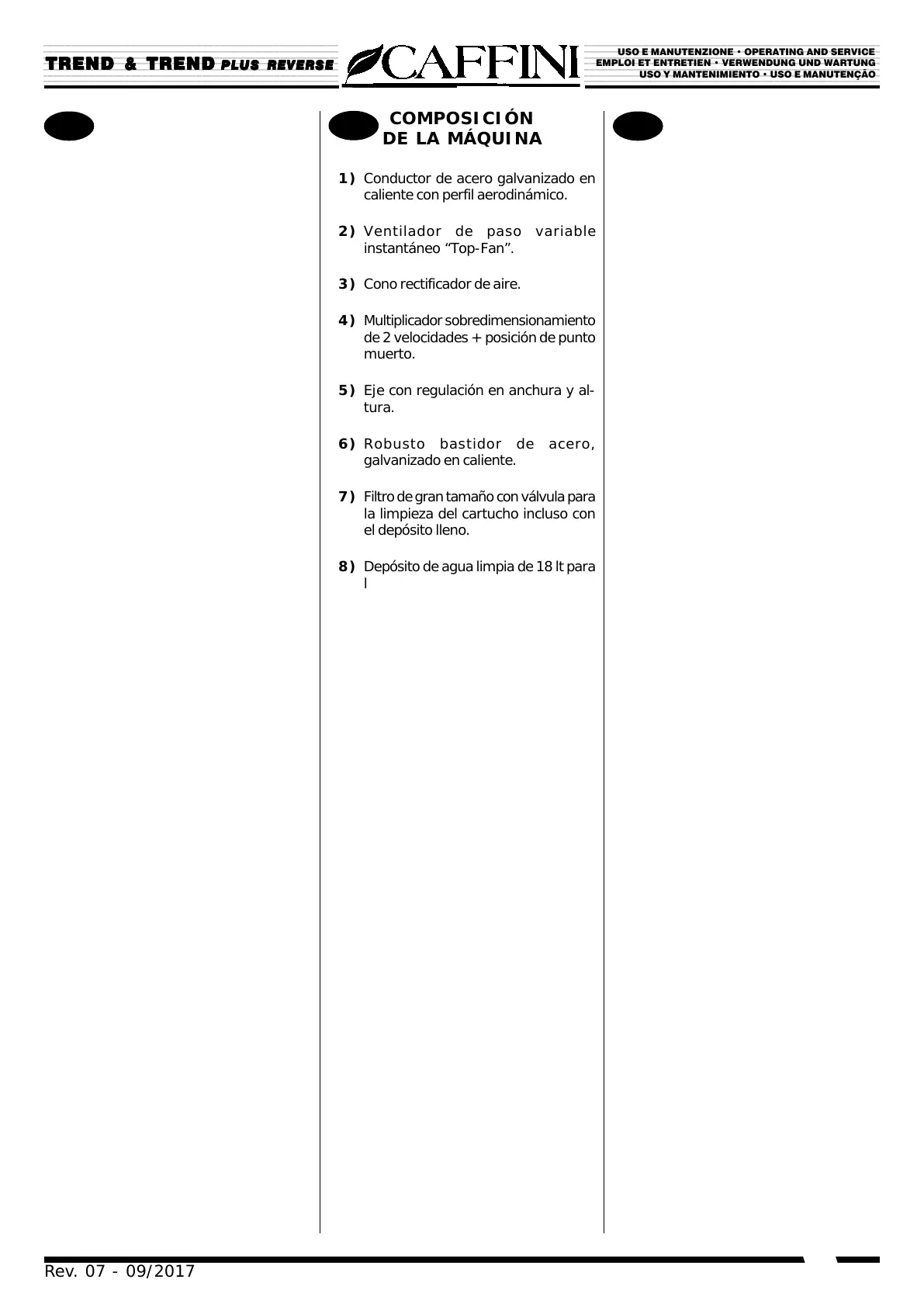

COMPOSICIÓN
DE LA MÁQUINA
1) Conductor de acero galvanizado en
caliente con perfil aerodinámico.
2) Ventilador de paso variable
instantáneo “Top-Fan”.
3) Cono rectificador de aire.
4) Multiplicador sobredimensionamiento
de 2 velocidades + posición de punto
muerto.
5) Eje con regulación en anchura y al-
tura.
6) Robusto bastidor de acero,
galvanizado en caliente.
7) Filtro de gran tamaño con válvula para
la limpieza del cartucho incluso con
el depósito lleno.
8) Depósito de agua limpia de 18 lt para
la limpieza de las manos.
9) Indicador de nivel: 1 frontal + 1 lateral
con tubo externo e indicador flotador.
10) Tapa con cierre de 1/4 vueltas y
bisagra anticaída.
11) Depósito de polietileno con capacidad
superior en un 5-10% a la capacidad
nominal.
12) Enganche regulable en altura con
rueda pivotante.
13) Válvula de descarga norma CE.
14) Agitador de inspección del exterior.
15) Agitación suplementaria mediante
inyector rotativo. Opcional incluido en
el kit “Bajo Volumen”.
16) Contrahélice: ¡¡¡la original
contrahélice en salida del aire
propuesta por primera vez en 1986!!!
(opcional).
17) Pre-mezclador en el cesto (opcional).
COMPOSIÇÃO
DA MÁQUINA
1) Comboiador de aço zincado à quente
com perfil aereo-dinâmico.
2) Ventilador com o passo variável
instantâneo “Top-Fan”.
3) Cone rectificador de ar.
4) Multiplicador para o sobredimen-
sionamento com duas velocidades à
posição neutra.
5) Timão com regulação em largura e
na altura.
6) Carcaça robusta de aço, zincada à
quente.
7) Filtro de grandes dimensões com
válvula para a limpeza do cartucho
ainda que com o tanque cheio.
8) Tanque para água limpa de 18 litros
para a limpeza das mãos.
9) Indicador de nível: 1 frontal à 1 lateral
com tubo externo e indicador
flutuante.
10) Tampa com o fechamento de 1/4 de
giro e dobradiça contra o destaque
da mesma.
11) Tanque realizado em polietilene com
uma capacidade maior de 5-10% em
relação à capacidade nominal.
12) Servo-timão regulável na altura com
rodinha girável.
13) Vávula de descarga a norma CE.
14) Agitador que permite a inspecção
externa.
15) Agitação suplementar por meio de
saída rotativa. Opcional incluido no
kit “Baixo Volume”.
16) Contra-hélice: a contra-hélice original
em saída do ar proposta pela primeira
vez em 1986!!! (optional).
17) Premixer no cesto (optional).
MASCHINENTEILE
1) Luftförderblech aus fuerverzinktem
Stahl mit Stromlinienform.
2) “Top Fan” Gebläse mit schnell-
wechselnder Steigung.
3) Kegel-Luftgleichrichter.
4) Überdimensioniertes Getriebe mit 2
Gängen + Leerlauf.
5) Achse verstellbar in Höhe und
Breite.
6) Starker Rahmen aus feuerver-
zinktem Stahl.
7) Großer Filter mit Ventil zur Reinigung
des Filtereinsatzes auch bei vollem
Behälter.
8) Reinwasserbehälter zum
Handwaschen mit einer Kapazität
von 18 Litern.
9) Standanzeiger: 1 Stirnanzeiger + 1
seitiger Anzeiger mit Aussenrohr
und Schwimmer-anzeiger.
10) Deckel mit ¼ Umdrehung-
Verschluß und fall-hemmendem
Scharnier.
11) Polyäthylen-Behälter mit einer 5-
10% größeren Kapazität als der
Nennkapazität.
12) Höhenverstellbare unterstützte
Deichsel mit Stützrad.
13) Auslaßventil gemäß EG-Vorschriften.
14) Rührwerk sichtbar vom Aussen.
15) Zusätzliches Rühren durch eine
drehbare Düse. Sondereinrichtung
inbegriffen im “Niedervolumen”
Satz.
16) Gegengebläse: das Original-
Gegengebläse am Luftausgang, das
zum ersten mal in 1986 vorgestellt
wurde !!! (Sonderzubehör).
17) Vormischer im Korb
(Sonderzubehör).
