7. ELEKTROINSTALACE
7.3 Schéma zapojení
UPOZORNĚNÍ
Připojte propojovací kabely ke svorkám podle označení odpovídajícími čísly na svorkovnici

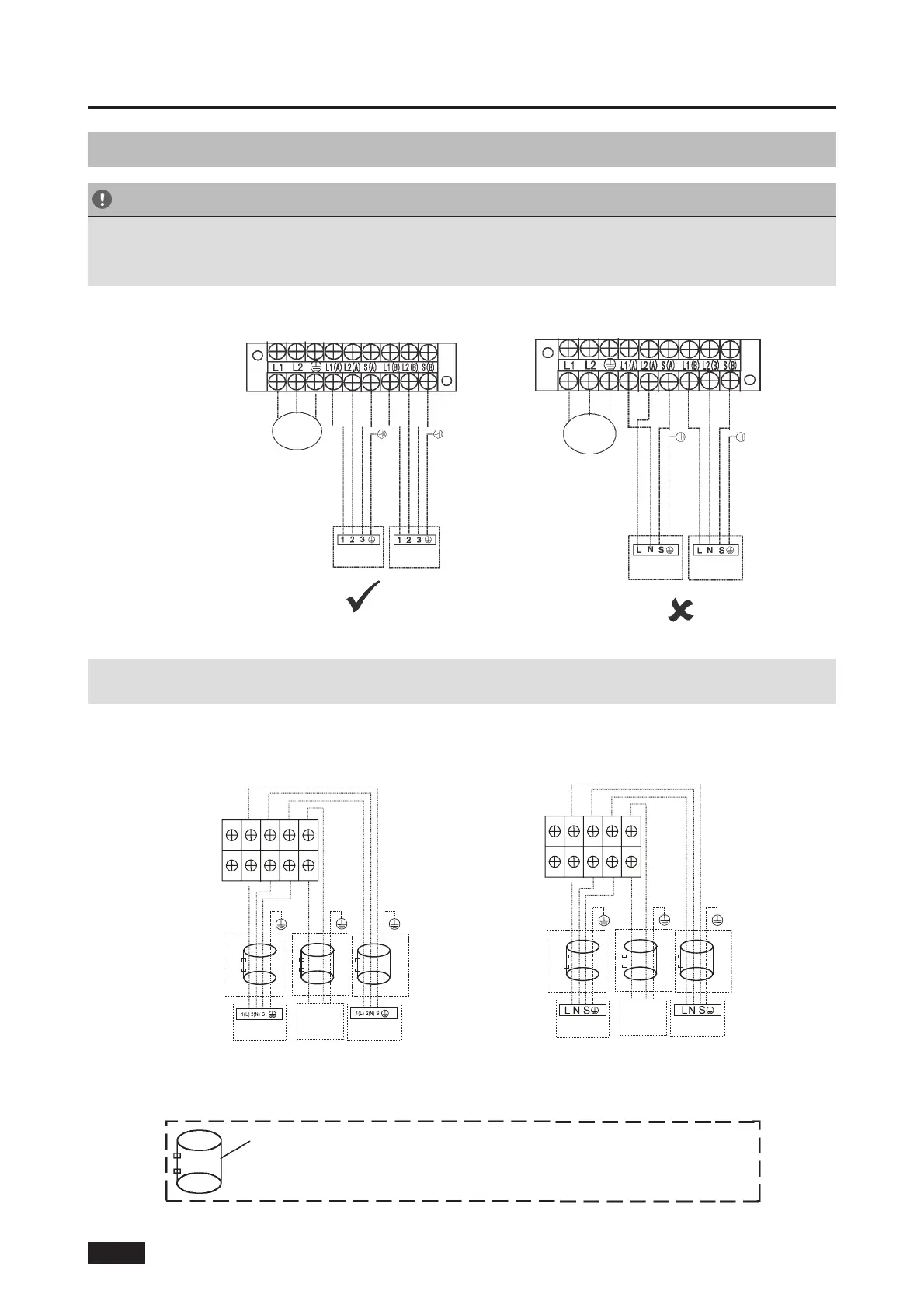

vnitřní a venkovní jednotky. Například v modelech zobrazených na následujícím diagramu
se musí svorka L1 (A) venkovní jednotky spojit se svorkou 1 na vnitřní jednotce A.
POZNÁMKA: Jste-li koncoví uživatelé a přejete-li si provádět vlastní elektroinstalaci, použijte
následující obrázky.
VÝKON
VÝKON
K A K B
K A
K B
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
PRO B
PRO A
Model A Model B
NAPÁJENÍ
PRO B
PRO A
NAPÁJENÍ
VOLITELNÉ
VOLITELNÉ
VOLITELNÉ
VOLITELNÉ
VOLITELNÉ
VOLITELNÉ
CZ-17
Magnetický kroužek (není součástí dodávky)
(používá se pro navléknutí na propojovací kabel venkovní
a vnitřní jednotky po jejich instalaci.)
Modely jedna-dva:
