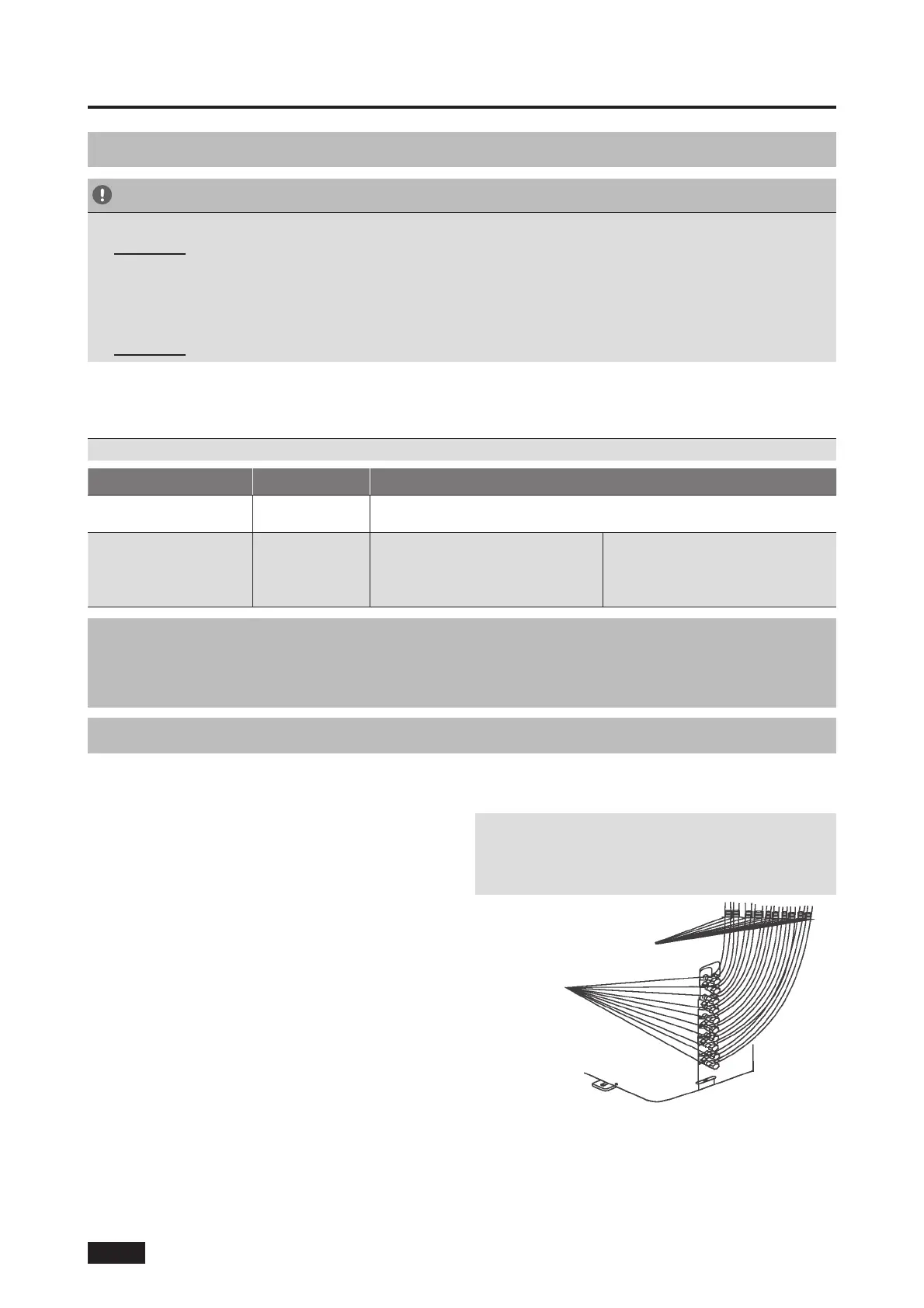

8.4 Napomena o dodavanju rashladnog sredstva
OPREZ
• Punjenje rashladnog sredstva mora se obaviti nakon ožičenja, vakuumiranja i ispitivanja curenja.
• NEMOJTE prekoračiti maksimalnu dopuštenu količinu rashladnog sredstva ili prekomjerno napuniti sustav.
Time možete oštetiti jedinicu ili utjecati na njezin rad.
• Punjenje neprimjerenim tvarima može prouzročiti eksplozije ili nesreće. Provjerite koristite li primjereno
rashladno sredstvo.
• Spremnici rashladnog sredstva moraju se polako otvarati. Prilikom punjenja sustava uvijek koristite zaštitnu opremu.
• NEMOJTE miješati raznovrsna rashladna sredstva.
N=2 (modeli jedna-dvije), N=3 (modeli jedna-tri), N=4 (modeli jedna-četiri), N=5 (modeli jedna-pet).
Ovisno o duljini spojnih cijevi ili tlaku u ispražnjenom sustavu možda ćete morati dodati rashladno sredstvo.
U sljedećoj tablici pogledajte količinu rashladnog sredstva za dodavanje.
DODATNA KOLIČINA RASHLADNOG SREDSTVA PO DULJINI CIJEVI
Duljina spojne cijevi Način ispusta zraka Dodatna količina rashladnog sredstva (R410A/R32)
Duljina cijevi prije punjenja (ft/m)
(standardna duljina cijevi x N)
Vakuumska crpka nema
Više od
(standardna duljina cijevi x N) ft/m
Vakuumska crpka
Strana tekućine: Ø 6,35 (Ø 1/4”)
(ukupna duljina cijevi - standardna duljina cijevi x N)
x 15 g/m
(ukupna duljina cijevi - standardna duljina cijevi x N)
x 12 g/m
Strana tekućine: Ø 9,52 (Ø 3/8”)
(ukupna duljina cijevi - standardna duljina cijevi x N)
x 30 g/m
(ukupna duljina cijevi - standardna duljina cijevi x N)
x 24 g/m
Napomena: 1) Koristite odgovarajuće alate za sustav R410A/R32;
2) Standardna dužina cijevi iznosi 7,5 m (24,6’). Kada je cijev duža od
7,5 m, potrebno je dodati dodatno rashladno sredstvo u skladu s
dužinom cijevi.
8.5 Sigurnosne provjere i ispitivanja curenja
8. ISPUST ZRAKA
HR-21
Električna sigurnosna provjera
Obavite električnu sigurnosnu provjeru nakon
dovršetka ugradnje. Obuhvatite sljedeće:
1. Izolirani otpor
Izolirani otpor mora biti veći od 2MΩ.
2. Uzemljenje
Nakon uzemljenja izmjerite otpor uzemljenja vidno
i pomoću ispitivača otpora uzemljenja.
Provjerite je li otpor uzemljenja manji od 4Ω.
3. Provjera curenja struje (tijekom pokusnog
rada kad je jedinica uključena)
Tijekom pokusnog rada nakon dovršene ugradnje
upotrijebite električnu sondu i multimetar za provjeru
curenja struje. Ako dođe do curenja, smjesta isključite
jedinicu. Iskušajte razna rješenja dok se ne postigne
ispravan rad jedinice.
Provjera curenja plina
1. Metoda sa sapunicom:
Nanesite sapunicu ili neutralni tekući deterdžent
na spojeve unutarnjeg i vanjskog uređaja mekanim
kistom, radi provjere propuštanja spojnih točaka
cjevovoda. Ako se pojave mjehurići, na cijevima
se događa curenje.
2. Detektor propusnosti
Koristite detektor propusnosti za provjeru istjecanja.
NAPOMENA: Slika je samo za ilustraciju. Stvarni
redoslijed točaka A, B, C, D i E na stroju može
se razlikovati od onoga na jedinici koju ste kupili,
no oblik ostaje približno isti.
Kontrolna točka
unutarnje jedinice
Kontrolna
točka
vanjske
jedinice
E
D
C
B
A
A, B, C i D su točke za tip jedna-četiri.
A, B, C, D i E su točke za tip jedna-pet.
Sl. 8.4
