7. NAPELJAVA

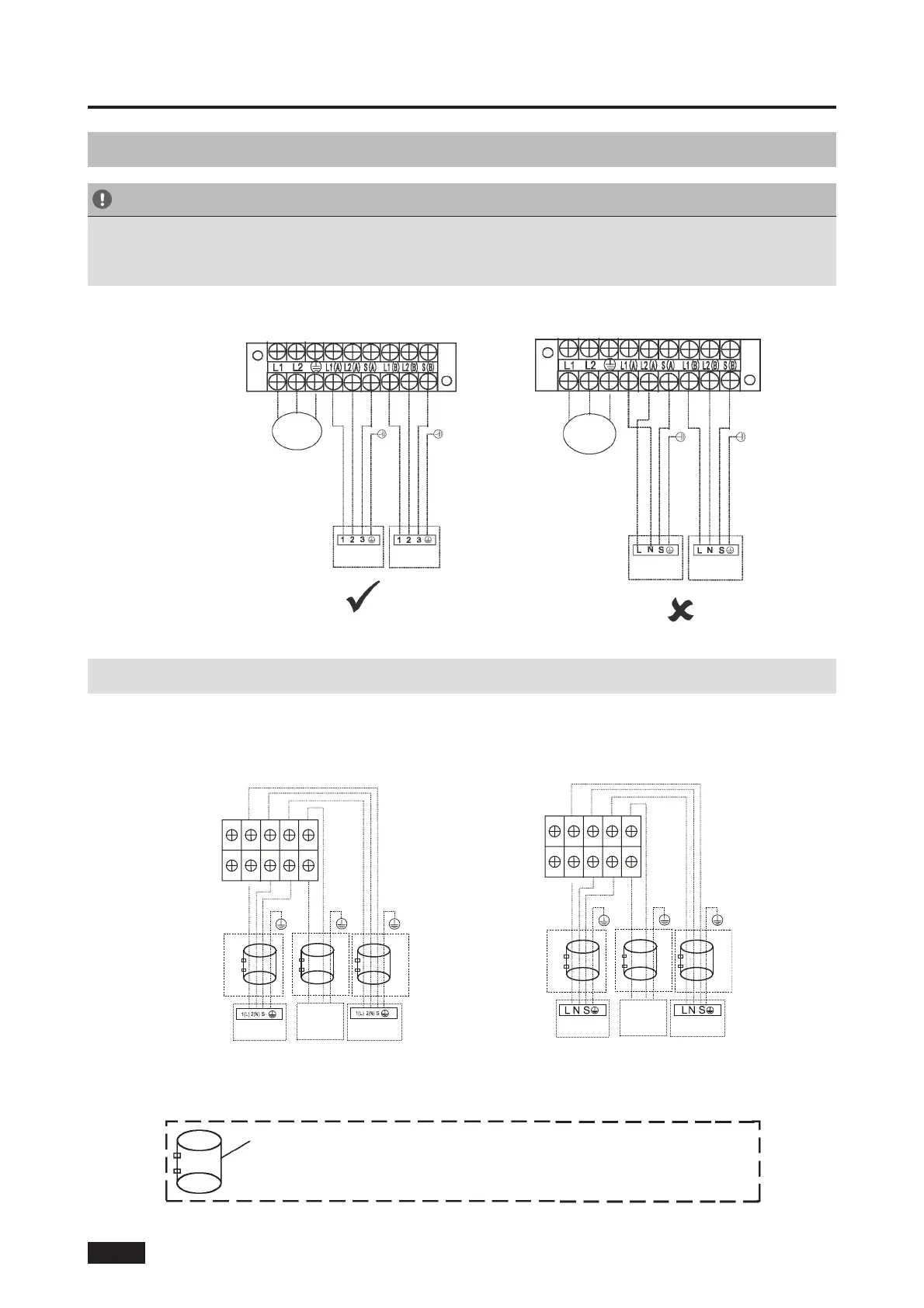

7.3 Shema napeljave
POZOR
Priključne kable priključite v priključne sponke, kot je s številkami označeno na priključnem
bloku notranje in zunanje enote. Pri modelih v spodnji shemi mora biti priključna sponka
L1(A) na primer povezana s priključno sponko 1 na notranji enoti A.
OPOMBA: Če želijo končni uporabniki sami izvesti napeljavo, glejte spodnje slike.
NAPAJANJE
NAPAJANJE
K enoti A K enoti B
K enoti A
K enoti B
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
PROTI B
PROTI A
Model A Model B
NAPAJANJE
PROTI B
PROTI A
NAPAJANJE
NA ZBIRO NA ZBIRO
NA ZBIRO
NA ZBIRO NA ZBIRO
NA ZBIRO
SI-17
Magnetni obroč (ni priložen, izbirni del)
(Uporablja se za pritrditev priključnega kabla notranje
in zunanje enote po namestitvi.)
Modeli z eno zunanjo in dvema notranjima enotama:
