3. МОНТАЖНА СХЕМА

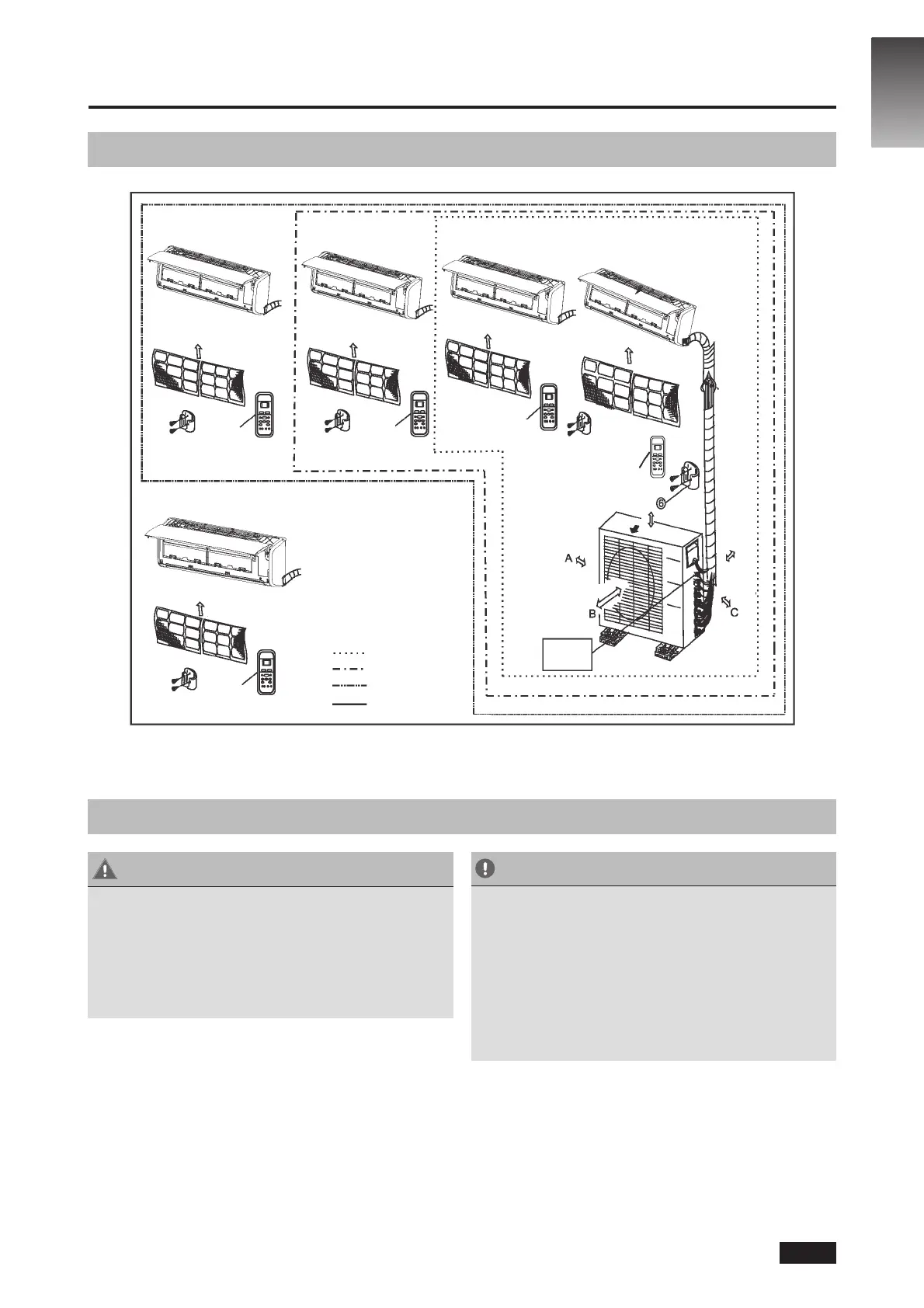

3.1 Монтажна схема
Предпазни мерки
BG-8
BG
Фиг. 3.1
ВНИМАНИЕ
• Тази илюстрация е дадена само с пояснителна
цел.
Действителната форма на вашия климатик
може да бъде малко по-различна.
• Медните тръби трябва да са изолирани
поотделно.
ВНИМАНИЕ
• За да не повредите стената, използвайте
детектор за арматура.
• За да се сведат до минимум вибрациите
и прекомерният шум, е необходима тръба
с дължина минимум 3 метра.
• В две от трите посоки A, B и C на циркулация
на въздуха никога не трябва да има
препятствия.
Въздушен
филтър
Въздушен
филтър
Въздушен
филтър
Въздушен
филтър
Дистанционно
управление
Дистанционно
управление
Дистанционно
управление
Дистанционно
управление
Въздушен
филтър
Над 30 cm
Над 60 cm
Над 200 cm
Над 30 cm
Над 60 cm
Дистанционно управление
Направете
примка на
свързващия
кабел
Двойна система
Тройна система
Четворна система
Петорна система
