3. SHEMA NAMESTITVE
3.1 Shema namestitve
Varnostna opozorila
SI-8

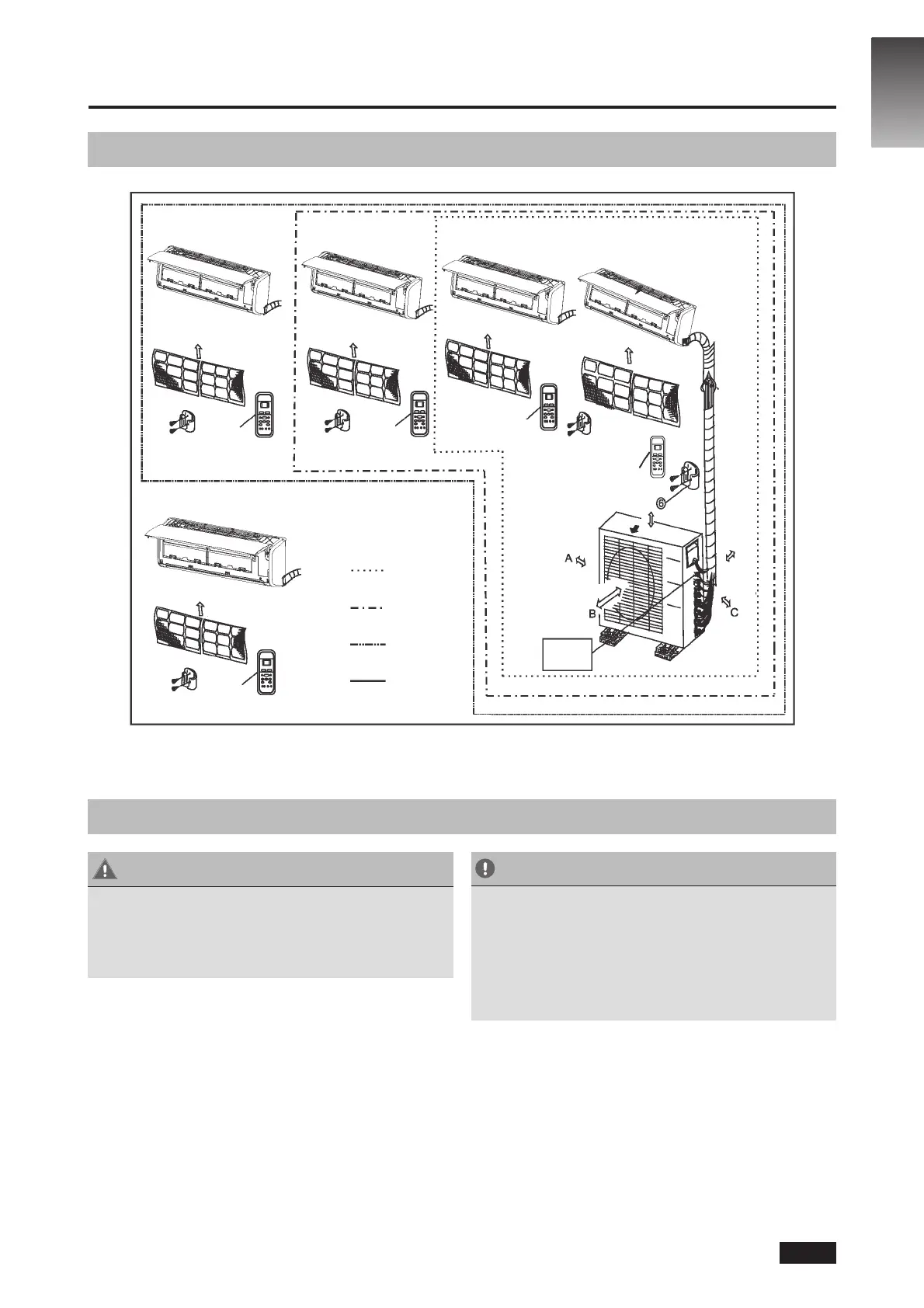

Slika 3.1
POZOR
• Ta slika je namenjena samo za razlago.
Dejanska oblika vaše klimatske naprave
se lahko nekoliko razlikuje.
• Bakrene cevi morajo biti posebej izolirane.
POZOR
• Uporabite iskalnik podkonstrukcije, da preprečite
poškodbe sten.
• Cevi morajo biti dolge vsaj 3 metre,
da so tresljaji in hrup čim manjši.
• Dve od smeri kroženja zraka A, B in C morata
biti stalno brez ovir.
Zračni lter
Zračni lter
Zračni lter
Zračni lter
Daljinski
upravljalnik
Daljinski
upravljalnik
Daljinski
upravljalnik
Daljinski
upravljalnik
Zračni lter
Več kot 30 cm
Več kot 60 cm
Več kot 200 cm
Več kot
30 cm
Več kot 60 cm
Daljinski upravljalnik
Priključni kabel
zvijte v zanko
Ena zunanja
enota/dve notranji enoti
Ena zunanja
enota/tri notranje enote
Ena zunanja
enota/štiri notranje enote
Ena zunanja
enota/pet notranjih enot
