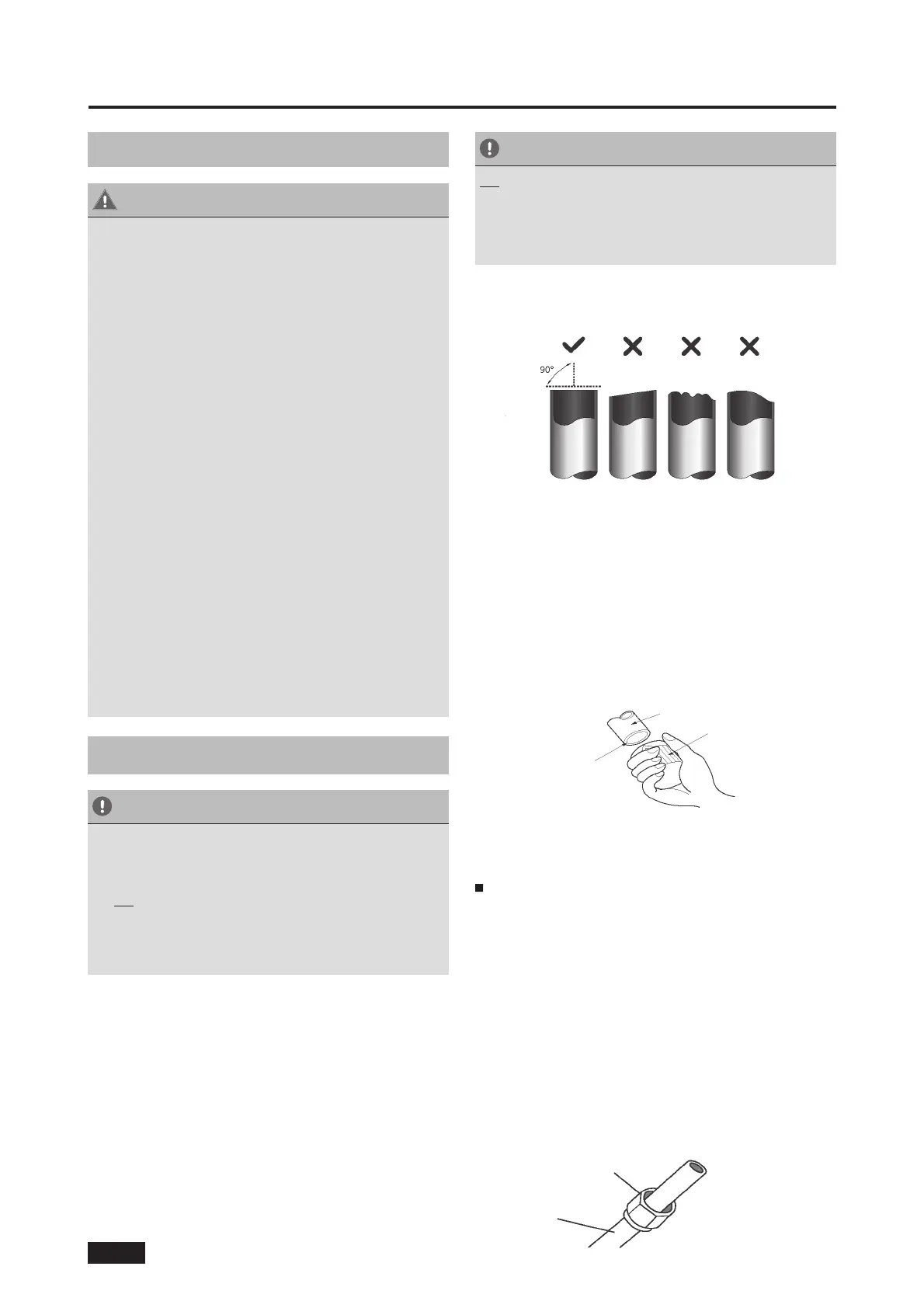

6. СВЪРЗВАНЕ НА ТРЪБАТА С ХЛАДИЛЕН АГЕНТ
6.1 Предпазни мерки
ПРЕДУПРЕЖДЕНИЕ
• Свързването на всички тръби трябва да се
осъществи от лицензиран техник и трябва да
отговаря на местните и национални разпоредби.
• Когато климатикът се монтира в малко
помещение, трябва да бъдат взети мерки за
предотвратяването на концентрация на хладилен
агент в помещението, която надвишава прага
на безопасност в случай на теч. Ако хладилният
агент започне да тече и неговата концентрация
надвиши допустимия праг, това може да доведе
до опасност поради липса на кислород.
• Когато монтирате охладителната система,
се уверете, че в кръга на хладилния агент не
могат да навлязат въздух, прах, влага или чужди
вещества. Замърсяването на системата може
да доведе до лош работен капацитет, високо
налягане в охладителната верига, експлозия
или нараняване.
• Проветрете помещението незабавно, ако по
време на монтажа възникне изтичане на хладилен
агент. Изтеклият охладителен газ е токсичен
и възпламеним. Уверете се, че няма изтичане
на хладилен агент след приключване на работата
по монтажа.
Инструкции за свързване на тръбата
с хладилен агент
ВНИМАНИЕ
• Разклонителната тръба трябва да е монтирана
хоризонтално. Ъгъл над 10 ° може да причини
неизправност.
• НЕ монтирайте свързващата тръба, докато
не монтирате вътрешното и външното тяло.
• Монтирайте тръбите за газ и течност,
за да предотвратите изтичане на вода.
Стъпка 1: Срежете тръбите
Когато подготвяте тръбите с хладилен
агент, бъдете изключително внимателни,
за да ги срежете и разширите правилно.
Това гарантира ефективна работа и свежда
до минимум необходимостта от поддръжка
в бъдеще.
1. Измерете разстоянието между вътрешното
и външното тяло.
2. Като използвате машина за рязане на тръби,
срежете тръбата на малко по-голямо разстояние
от измереното.
ВНИМАНИЕ
НЕ деформирайте тръбата, докато я режете.
Внимавайте много да не повредите, пробиете
или деформирате тръбата, докато я режете.
Това ще намали драстично ефективността
на отопление на тялото.
1. Уверете се, че тръбата е срязана под ъгъл
от точно 90 °. Вижте фиг. 6.1 за примерни
несполучливи разрези
Наклонен Груб Изкривен
Фиг. 6.1
Стъпка 2: Отстранете мустаците.
Мустаците могат да повлияят
на въздухонепропускащото уплътняване
на свързването на тръбата с хладилен агент.
Те трябва да се отстранят.
1. Дръжте тръбата под ъгъл в посока надолу, за да
предотвратите падането на мустаците в тръбата.
2. Като използвате разширител или инструмент
за отстраняване на мустаци, отстранете всички
мустаци от среза на тръбата.
Насочена
надолу
Тръба
Разширител
Фиг. 6.2
Стъпка 3: Краища на разширената тръба
ЗАБЕЛЕЖКА
За моделите с хладилен агент R32 точките за
свързване на тръбите трябва да се поставят извън
помещението.
Правилното разширение е от съществено значение за
постигане на въздухонепропускащо уплътняване.
1. След като премахнете мустаците от срязаната
тръба, уплътнете краищата с PVC лента,
за да предотвратите навлизането на чужди
материали в тръбата.
2. Обвийте тръбата с изолационен материал.
3 Поставете конусните гайки в двата края
на тръбата. Уверете се, че те сочат надясно,
тъй като не можете да ги поставяте или да
сменяте посоката им след разширяването.
Вижте фиг. 6.3
Конусна гайка
Медна тръба
Фиг. 6.3
BG-13
