SL

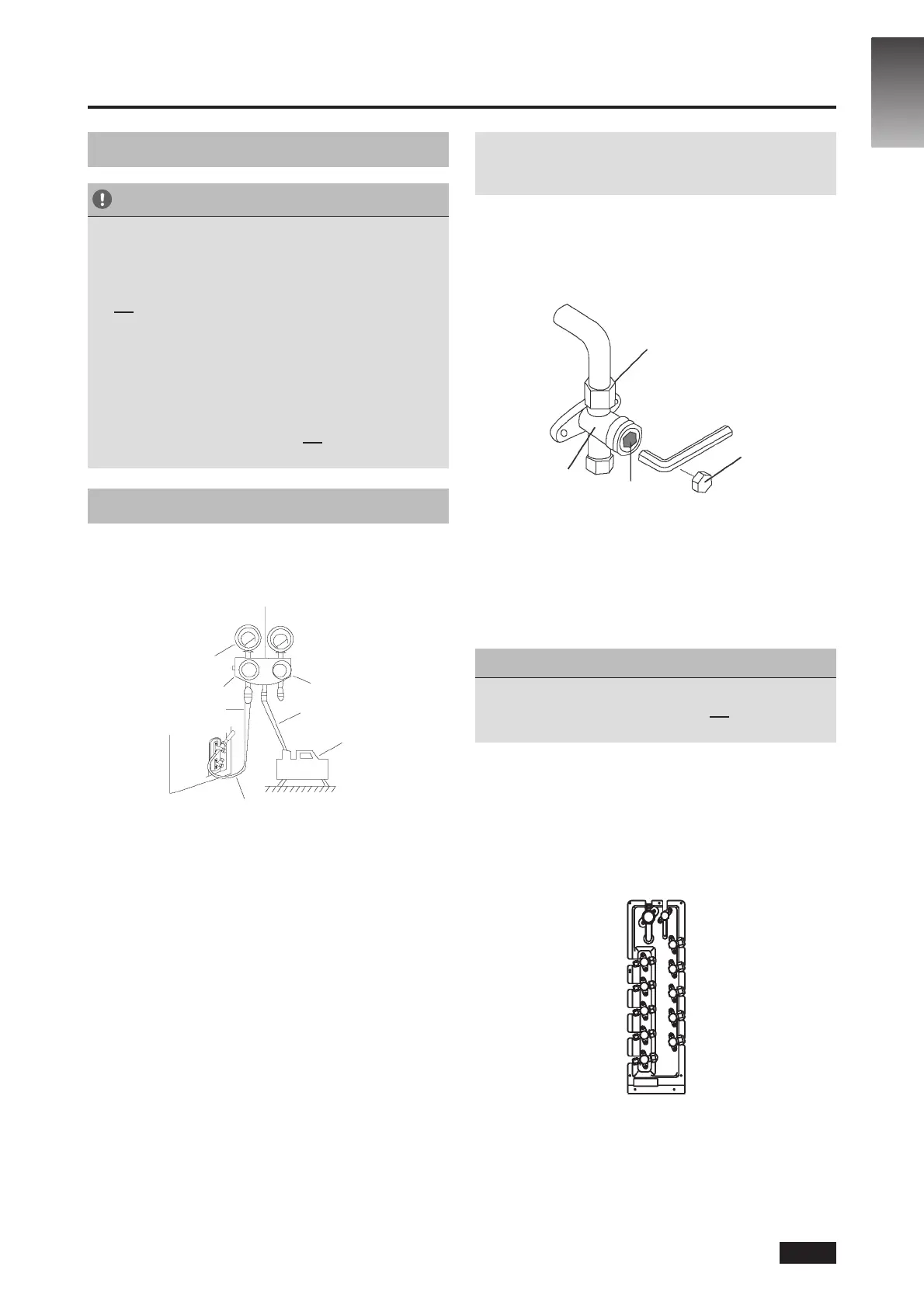

8.1 Varnostna opozorila
POZOR
• Uporabite vakuumsko črpalko z odčitkom merilnika
tlaka, nižjim od –0,1 MPa, in zmogljivostjo izpusta
zraka, višjo od 40 l/min.
• Vakuumsko izčrpavanje zunanje enote ni potrebno.
NE odpirajte zapornih ventilov za tekočino in plin
zunanje enote.
• Prepričajte se, da multimeter po 2 urah kaže
–0,1 MPa ali manj. Če po treh urah merilnik tlaka
še vedno kaže več kot –0,1 MPa, se prepričajte,
da iz cevi ne pušča plin ali voda. V nasprotnem
primeru odvajajte zrak še 1 ali 2 uri.
• Za odvajanje zraka iz sistema NE uporabite
hladilnega plina.
8.2 Navodila za odvajanje zraka
Pred uporabo večpotnega merilnika tlaka
in vakuumske črpalke preberite ustrezna
navodila za pravilno uporabo.
Večpotni merilnik tlaka
Merilnik tlaka zmesi
-76 cmHg
Nizkotlačni ventil
Merilnik tlaka
Visokotlačni ventil
Polnilna cev
Nizkotlačni ventil
Vakuumska črpalka
Polnilna cev
Slika 8.1
1. Polnilno cev večpotnega merilnika tlaka priključite
v servisno odprtino na nizkotlačnem ventilu zunanje
enote.
2. Polnilno cev večpotnega merilnika tlaka priključite
na vakuumsko črpalko.
3. Odprite nizkotlačno stran večpotnega merilnika tlaka.
Visokotlačna stran naj ostane zaprta.
4. Vklopite vakuumsko črpalko, da odvedete zrak
iz sistema.
5. Črpalka naj deluje najmanj 15 minut ali dokler
multimeter ne pokaže –76 cmHG (–1 x 105 Pa).
6. Zaprite nizkotlačni ventil večpotnega merilnika tlaka
in izklopite vakuumsko črpalko.
7. Počakajte 5 minut in se nato prepričajte, da se tlak
v sistemu ni spremenil.
OPOMBA: Če je tlak v sistemu še vedno enak, odvijte
krovno matico zapornega (visokotlačnega) ventila.
Če je tlak spremenjen, morda uhaja plin.
8. V zaporni (visokotlačni) ventil vstavite šestrobi ključ
in ga odprite, tako da obrnete ključ za 1/4 obrata
v nasprotni smeri urnega kazalca. Prepričajte se,
da se je iz sistema odvedel plin, in po 5 sekundah
zaprite ventil.
Steblo ventila
Matica z zarobkom
Vrat ventila
Krovna matica
Slika 8.2
9. Eno minuto opazujte merilnik tlaka, da se prepričate,
da se tlak ni spremenil. Prikazana vrednost mora
biti nekoliko višja od atmosferskega tlaka.
10. Odstranite polnilno cev iz servisne odprtine.
11. S šestrobim ključem do konca odprite tako visokotlačni
kot nizkotlačni ventil.
8.3 STEBLA VENTILOV ODPIRAJTE NEŽNO
Ko odpirate stebla ventilov, obračajte šestrobi ključ,
dokler ne dosežete zapore. Ventilov NE poskušajte
odpreti dlje od te točke.
12. Krovne matice zategnite ročno, nato uporabite
še ustrezno orodje.
13. Če zunanja enota uporablja vse vakuumske ventile,
pri čemer je položaj vakuuma pri glavnem ventilu,
sistem ni povezan z notranjo enoto. Ventil je treba
zategniti z vijačno matico. Pred začetkom delovanja
preverite morebitno uhajanje plina.
E
D
C
B
A
Slika 8.3
SI-20
8. ODVAJANJE ZRAKA
