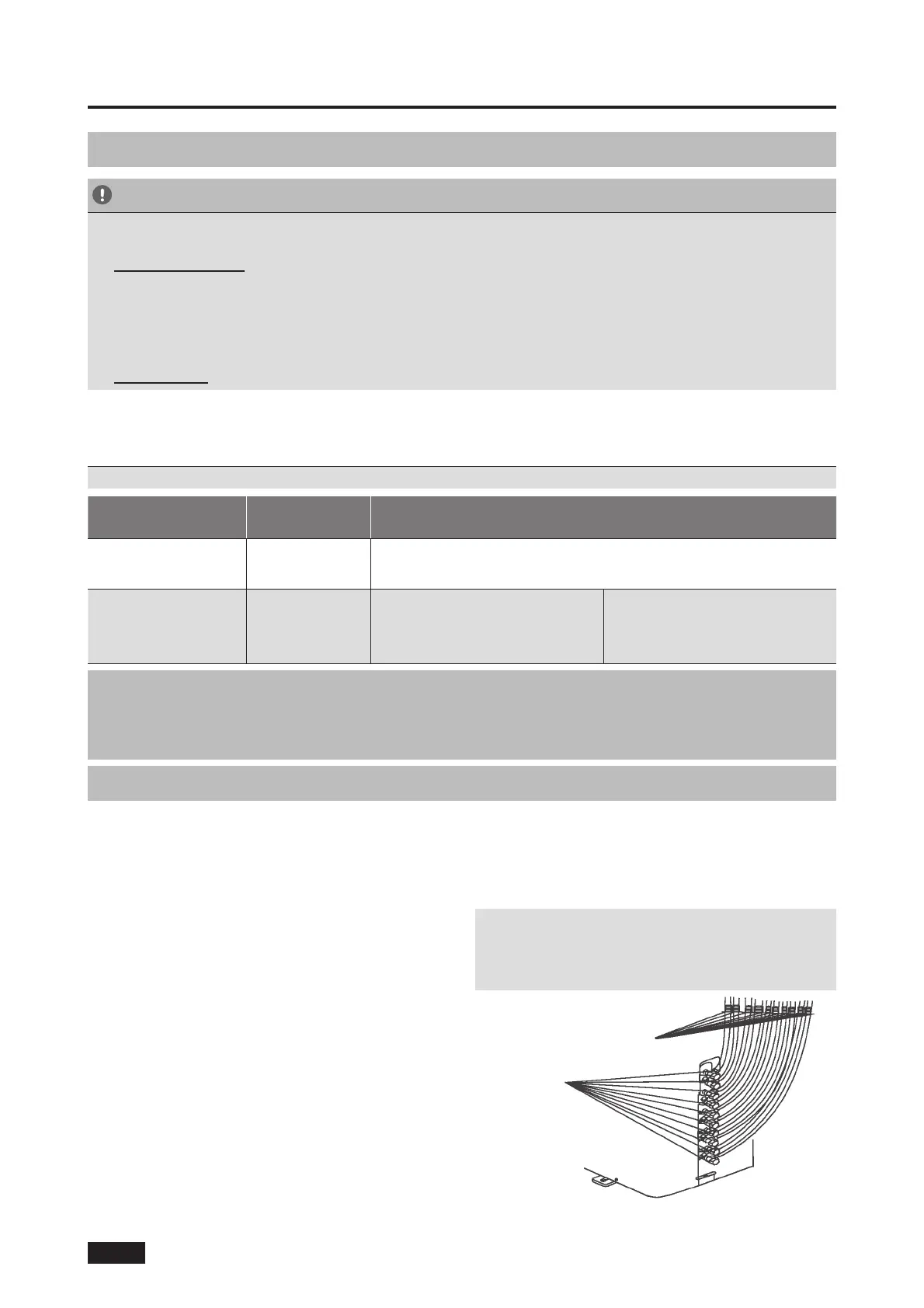

8.4 Poznámky k pridávaniu chladiva
UPOZORNENIE
• Napĺňanie chladivom je potrebné vykonať po dokončení elektroinštalácie, odčerpávania vzduchu
a odskúšania tesnosti.
• NEPREKRAČUJTE maximálne povolené množstvo chladiva a systém neprepĺňajte.
Mohlo by dôjsť k poškodeniu zariadenia alebo by to mohlo mať negatívny vplyv na funkčnosť.
• Napĺňanie nevhodnými látkami môže mať za následok výbuchy alebo iné nehody. Je potrebné použiť vhodné
chladivo.
• Nádoby s chladivom je potrebné otvárať pomaly a opatrne. Pri napĺňaní systému vždy používajte ochranné
prostriedky.
• NEMIEŠAJTE rôzne typy chladív.
N=2 (modely jedna-dva), N=3 (modely jedna-tri), N=4 (modely jedna-štyri), N=5 (modely jedna-päť).
V závislosti od dĺžky spojovacieho potrubia alebo tlaku systému, z ktorého bol odčerpaný vzduch, môže
byť potrebné pridať chladivo. Údaje o množstvách dopĺňaného chladiva nájdete v nižšie uvedenej tabuľke:
MNOŽSTVO DOPĹŇANÉHO CHLADIVA PODĽA DĹŽKY POTRUBIA
Dĺžka spojovacej
hadice
Spôsob odčerpávania
vzduchu
Dopĺňané chladivo (R410A/R32)
Dĺžka potrubia pred doplnením
(ft/m)
(Štandardná dĺžka potrubia xN)
Vákuové čerpadlo –
Viac ako
(Štandardná dĺžka potrubia xN)
Vákuové čerpadlo
Kvapalný okruh: Ø 6,35 (Ø 1/4”)
(Celková dĺžka potrubia – štandardná dĺžka potrubia xN)
x 15 g/m
(Celková dĺžka potrubia – štandardná dĺžka potrubia xN)
x 12 g/m
Kvapalný okruh: Ø 9,52 (Ø 3/8”)
(Celková dĺžka potrubia – štandardná dĺžka potrubia xN)
x 30 g/m
(Celková dĺžka potrubia – štandardná dĺžka potrubia xN)
x 24 g/m
Poznámka: 1) Prosím použite náradie pre systém R410A/R32.
2) Štandardná dĺžka potrubia je 7,5 m. Ak je dĺžka potrubia väčšia ako
7,5 m, malo by byť pridané ďalšie množstvo chladiva podľa dĺžky
potrubia.
8.5 Kontrola bezpečnosti a priesakov
8. ODČERPANIE VZDUCHU
SK – 21
Kontrola elektrickej bezpečnosti
Po dokončení inštalácie vykonajte nasledujúcu
kontrolu bezpečnosti: Skontrolujte tieto oblasti:
1. Izolovaný odpor
Izolovaný odpor musí byť vyšší než 2 MΩ.
2. Uzemnenie
Po dokončení uzemňovania odmerajte odpor
uzemnenia pomocou skúšačky odporu uzemnenia.
Ubezpečte sa, že odpor uzemnenia je nižší než 4 Ω.
3. Kontrola elektrických strán
(vykonávaná počas skúšobnej prevádzky)
Počas skúšobnej prevádzky po dokončení montáže
pomocou skúšačky a multimetra vykonajte kontrolu
elektrických strát. Ak dôjde k stratám, zariadenie
okamžite vypnite. Vyhodnoťte rôzne riešenia,
kým zariadenie nebude fungovať správne.
Kontrola priesakov
1. Kontrola pomocou mydlovej vody:
Pomocou jemného štetca naneste na spoje hadíc
interiérovej a exteriérovej jednotky mydlovú vodu
alebo neutrálny čistiaci prostriedok a skontrolujte,
či nedochádza k priesakom. Ak sa objavia bubliny,
potrubie netesní.
2. Detektor priesakov
Na kontrolu priesakov použite detektor priesakov.
POZNÁMKA: Tento nákres má len informatívny
charakter. Skutočné rozmiestnenie položiek A, B, C, D
a E na vašom zariadení sa môže líšiť, ale všeobecný
tvar ostane rovnaký.
Kontrolný bod
interiérovej jednotky
Kontrolný bod
exteriérovej
jednotky
E
H
C
B
A
A, B, C, D sú body pre typ jedna-štyri.
A, B, C, D, E sú body pre typ jedna-päť.
Obr. 8.4
