7. OŽIČAVANJE

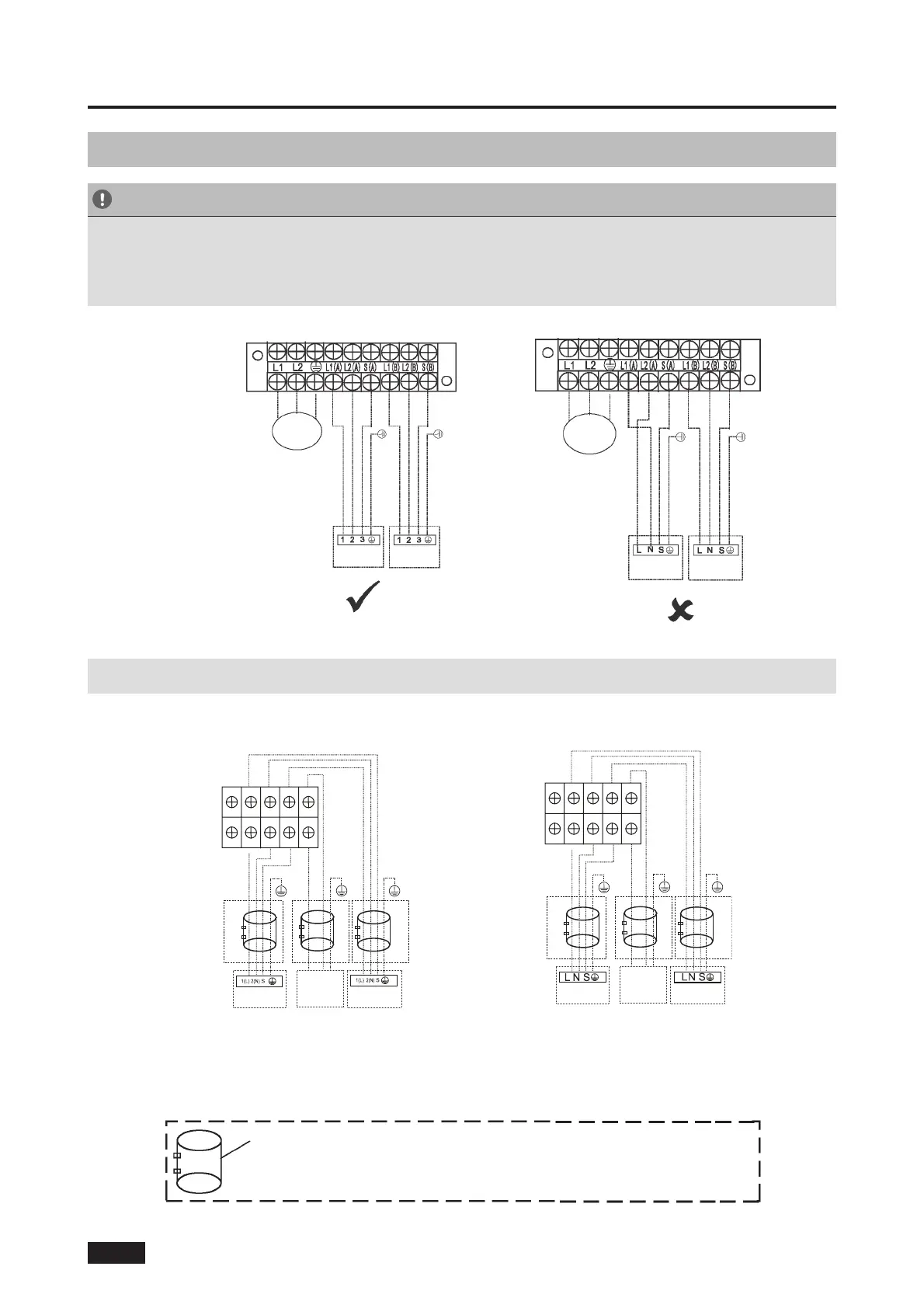

7.3 Slika ožičavanja
OPREZ
Priključite spojne kablove na priključke kako je naznačeno, tako da brojevi na priključnom
bloku unutrašnje jedinice odgovaraju brojevima na priključnom broju vanjske jedinice.
Na primjer, na modelima prikazanim na sljedeem dijagramu Priključak L1(A) vanjske
jedinice mora se povezati s priključkom 1 unutrašnje jedinice A.
NAPOMENA: Ako krajnji korisnici želje sami postavljati kablove, pogledajte sljedee slike.
NAPAJANJE
NAPAJANJE
PREMA A PREMA B
PREMA A
PREMA B
BS-17
Magnetni prsten (nije uključen u opseg isporuke,
opcionalan) (pričvršćuje se na spojni kabl unutrašnje i
vanjske jedinice nakon instalacije)
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
NA B
NA A
Model A Model B
NAPAJANJE
NA B
NA A
NAPAJANJE
OPCIONO OPCIONO
OPCIONO
OPCIONO OPCIONO
OPCIONO
Jedan-dva modeli:
