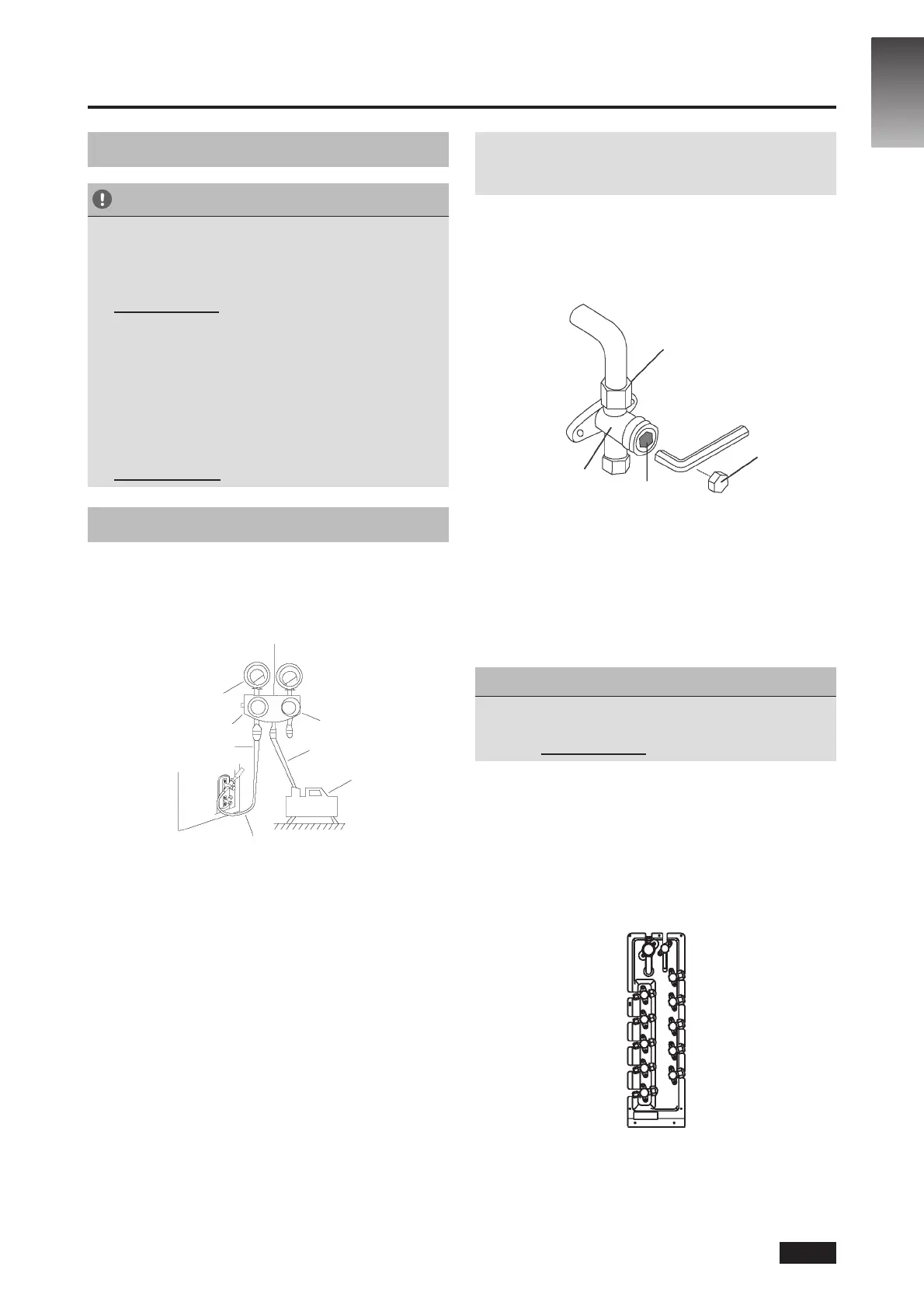

Carrier 42QHC009D8S Series - 8 Odčerpanie Vzduchu; Pokyny Na Odčerpávania Vzduchu

8.1 Bezpečnostné upozornenia
UPOZORNENIE
• Použite vákuové čerpadlo s podtlakom viac
ako -0,1 MPa a kapacitou vypúšťania vzduchu
viac ako 40 l/min.
• Exteriérovú jednotku nie je potrebné odčerpať.
NEOTVÁRAJTE uzatváracie ventily plynného
alebo kvapalného okruhu na exteriérovej jednotke.
• Merač musí po 2 hodinách ukazovať údaj -0,1 MPa
alebo nižší. Ak je po troch hodinách nameraný údaj
stále viac ako -0,1 MPa, skontrolujte, či nedochádza
k úniku plynu, alebo či sa v potrubí nenachádza
voda. Ak k úniku nedochádza, uskutočnite ďalšie
odčerpávania počas 1 až 2 hodín.
• Na odčerpávanie vzduchu zo systému
NEPOUŽÍVAJTE chladiaci plyn.
8.2 Pokyny na odčerpávania vzduchu
Pred použitím viacnásobného ventilu
a vákuového čerpadla si prečítajte ich návod
na používanie, aby ste ich vedeli správne
používať.
Viacnásobný ventil
Kombinovaný tlakomer
– 76 cmHg
Nízkotlakový ventil
Tlakomer
Vysokotlakový
uzatvárací ventil
Prítoková hadica
Nízkotlakový ventil
Vákuové čerpadlo
Prítoková hadica
Obr. 8.1
1. Prítokovú hadicu viacnásobného ventilu pripojte
k servisnému portu na nízkotlakovom ventile
exteriérovej jednotky.
2. Prítokovú hadicu viacnásobného ventilu pripojte
k vákuovému čerpadlu.
3. Otvorte nízkotlakovú stranu viacnásobného ventilu.
Vysokotlakovú stranu nechajte zatvorenú.
4. Zapnite vákuové čerpadlo a odčerpajte zo systému
vzduch.
5. Vákuové čerpadlo nechajte spustené najmenej
15 minút alebo kým meradlo neukáže hodnotu
-76 cmHG (-1 x 105 Pa).
6. Zatvorte nízkotlakový ventil viacnásobného ventilu
a vypnite vákuové čerpadlo.
7. Počkajte 5 minút a skontrolujte, či nedošlo k zmene
tlaku v systéme.
POZNÁMKA: Ak k zmene tlaku nedošlo, odskrutkujte
uzáver z uzatváracieho ventilu (vysokotlakový ventil).
Ak k zmene tlaku došlo, príčinou môže byť únik plynu.
8. Do uzatváracieho ventilu (vysokotlakovému ventilu)
vložte imbusový kľúč a ventil otvorte otočením kľúča
o štvrť obrátky proti smeru hodinových ručičiek.
Počúvajte, ako plyn uniká zo systému
a po 5 sekundách ventil zatvorte.
Telo ventilu
Rozťahovacia matica
Driek ventilu
Uzáver
Obr. 8.2
9. Počas jednej minúty sledujte tlakomer, aby ste
skontrolovali, či nedochádza k zmene tlaku.
Mal by ukazovať o niečo vyššiu hodnotu než
atmosférický tlak.
10. Prítokovú hadicu odpojte od servisného portu.
11. Pomocou imbusového kľúča naplno otvorte
vysokotlakový aj nízkotlakový ventil.
8.3 OPATRNE OTVORTE DRIEKY VENTILOV
Pri otváraní driekov ventilov otáčajte imbusovým
kľúčom, kým nenarazí na zarážku.
Ventil sa NEPOKÚŠAJTE otvoriť viac silou.
12. Uzávery ventilu dotiahnite rukou, potom ich dotiahnite
pomocou vhodného nástroja.
13. Ak exteriérová jednotka využíva všetky vákuové
ventily a vákuové čerpadlo je pripojené k hlavnému
ventilu, systém nie je pripojený k interiérovej jednotke.
Daný ventil je potrebné dotiahnuť maticou.
Pred spustením prevádzky skontrolujte prípadné
netesnosti, aby nedošlo k úniku plynu.
E
H
C
B
A
Obr. 8.3
SK – 20
SK
8. ODČERPANIE VZDUCHU
