7. OŽIČENJE

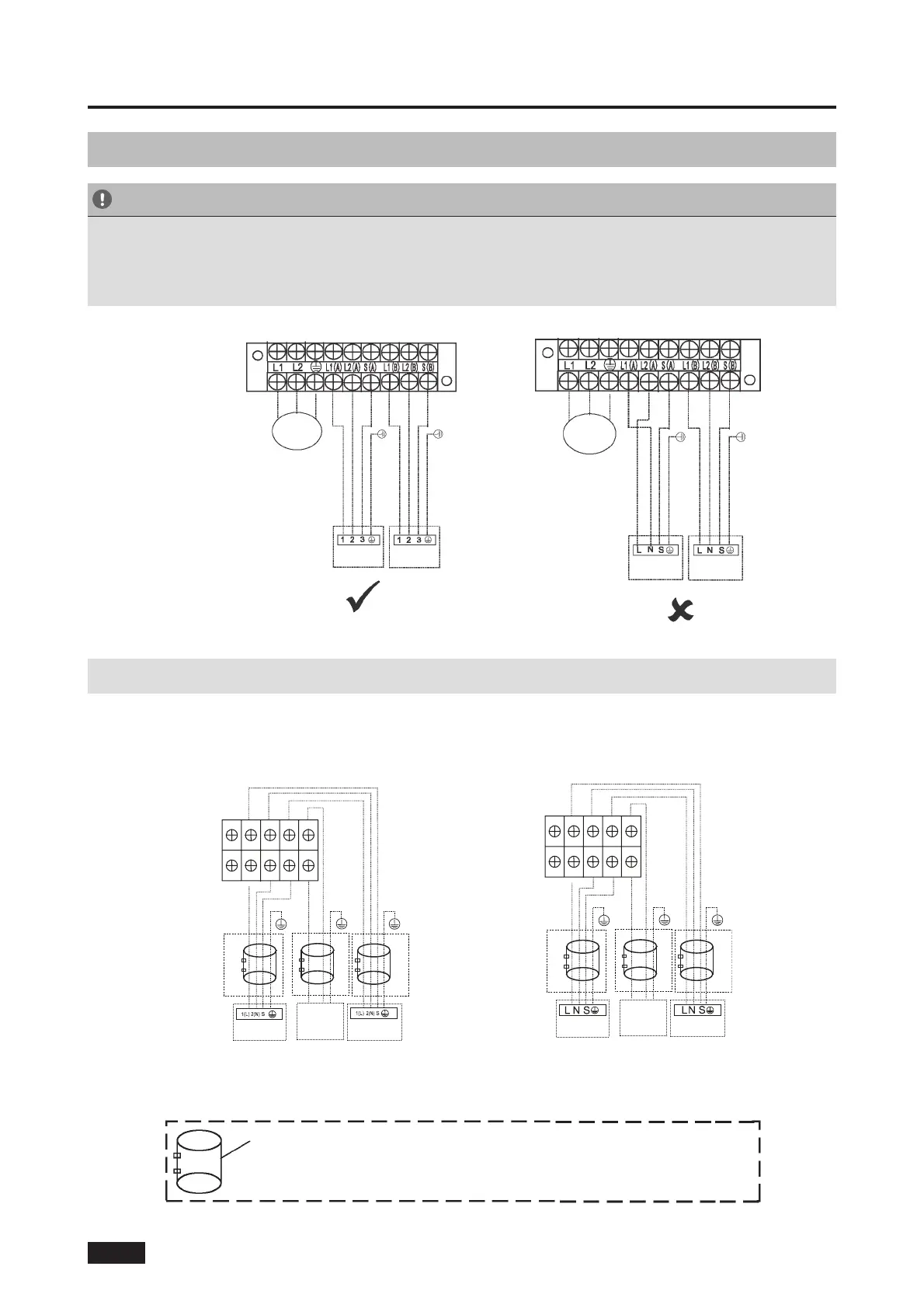

7.3 Dijagram ožičenja
OPREZ
Spojite vezivne kabele na terminalima s njima odgovarajućim brojevima na terminalnom
bloku unutarnjeg i vanjskog uređaja. Na primjer, na modelima prikazanima na sljedećem
dijagramu, Terminal L1(A) vanjske jedinice mora se spojiti na terminal 1 na unutarnjoj
jedinici A.
NAPOMENA: Ako krajnji korisnici sami žele provesti ožičenje, neka pogledaju sljedeće slike.
NAPAJANJE
NAPAJANJE
NA A NA B
NA A
NA B
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
U B
U A
Model A Model B
IZVOR
NAPAJANJA
U B
U A
IZVOR
NAPAJANJA
NEOBVEZNO NEOBVEZNO
NEOBVEZNO
NEOBVEZNO NEOBVEZNO
NEOBVEZNO
HR-17
Magnetni prsten (nije isporučen, neobavezni dio)
(Koristi se za pričvršćivanje na spojni kabel unutarnje i
vanjske jedinice nakon ugradnje.)
Modeli jedna-dvije:
