3. SCHÉMA INSTALACE
3.1 Schéma instalace
Bezpečnostní opatření
CZ-8
CZ

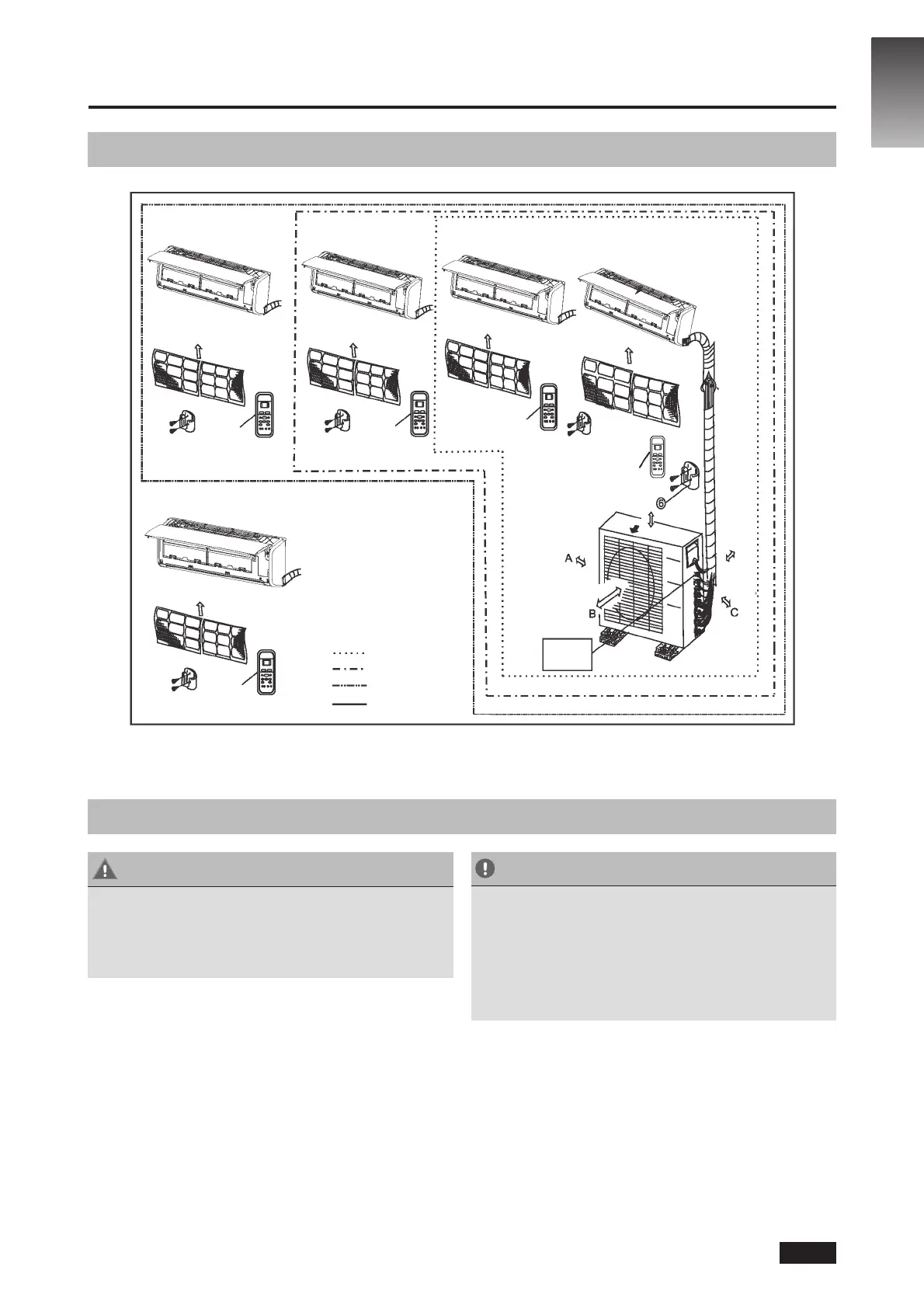

Obr. 3.1
UPOZORNĚNÍ
• Tato ilustrace je určena pouze pro vysvětlení.
Skutečný tvar vaší klimatizační jednotky se může
mírně lišit.
• Měděné trubky musí být samostatně izolovány.
UPOZORNĚNÍ
• Aby nedošlo k poškození stěny, použijte detektor
kovových konstrukcí.
• Minimální délka potrubí pro minimalizaci vibrací
a nadměrného hluku je 3 metry.
• Dvě z cest cirkulace vzduchu A, B a C musí být
vždy bez překážek.
Vzduchový ltr
Vzduchový ltr
Vzduchový ltr
Vzduchový ltr
Dálkový
ovladač
Dálkový
ovladač
Dálkový
ovladač
Dálkový
ovladač
Vzduchový ltr
Více než 30 cm
Více než 60 cm
Více než 200 cm
Více než
30 cm
Více než
60 cm
Dálkový ovladač
Vytvořte
smyčku na
spojovacím
kabelu
Jedna-dva
Jedna-tři
Jedna-čtyři
Jedna-pět
