8.1 Biztonsági óvintézkedések
FIGYELMEZTETÉS
• Olyan vákuumszivattyút használjon, amelynek
leolvasási pontossága legalább –0,1 MPa, és
légtelenítési kapacitása 40 l/perc fölötti.
• A kültéri egységet nem kell légteleníteni. NE nyissa
a kültéri egység gáz és folyadék zárószelepét.
• Ügyeljen arra, hogy az összetett mérő értéke
–0,1 MPa vagy kisebb legyen 2 óra után. Ha három
óra eltelte után a mérő értéke még mindig –0,1 MPa
fölötti, ellenőrizze, hogy nincs-e gázszivárgás vagy
víz a csőben. Ha nincs szivárgás, hajtson végre
újabb légtelenítést 1 vagy 2 órán keresztül.
• NE használjon hűtőközeggázt a rendszer
légtelenítéséhez.

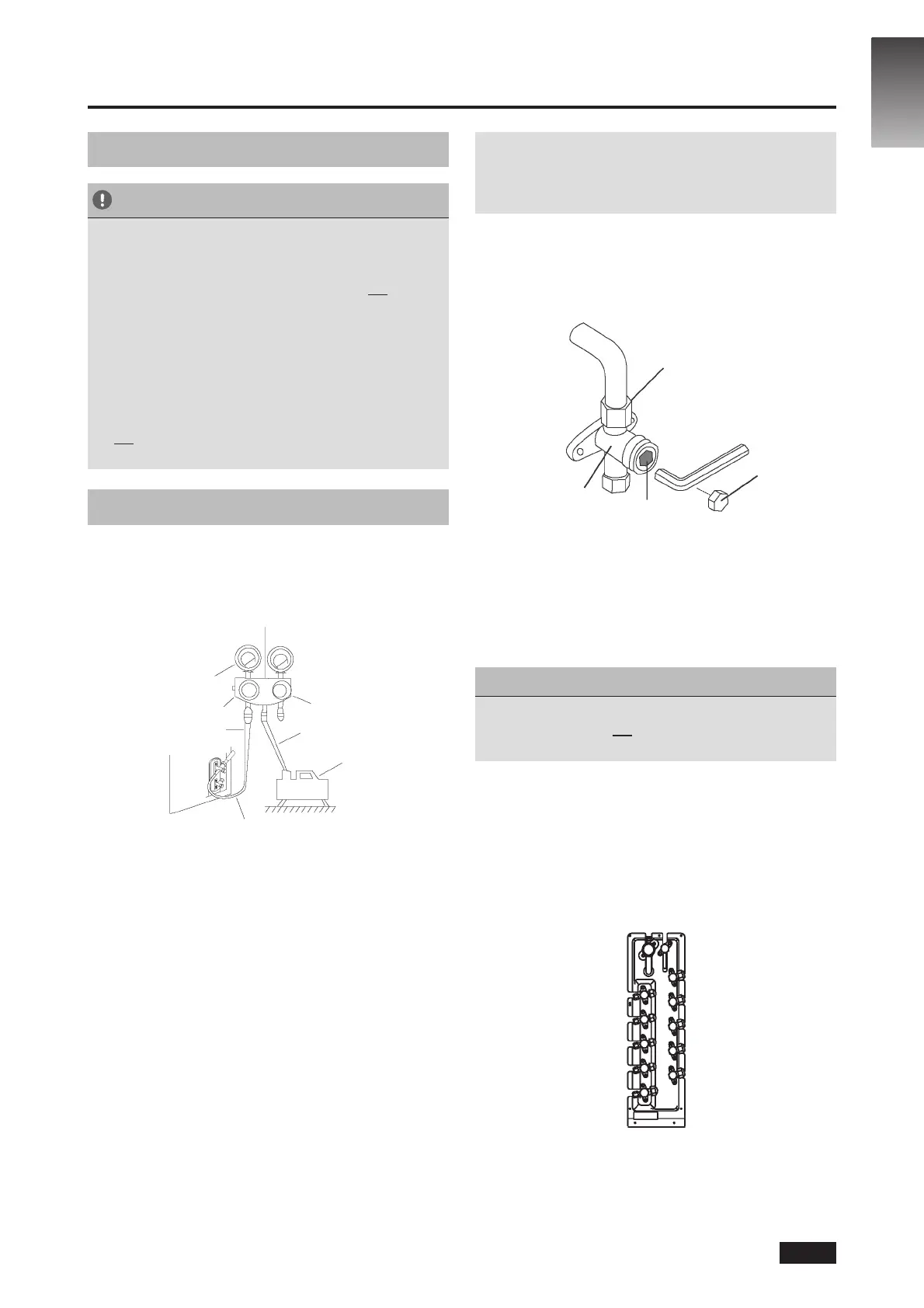

8.2 A légtelenítés utasításai
A csőelágazó mérő és a vákuumszivattyú
használata előtt olvassa el ezek használati
útmutatóját, hogy tisztában legyen megfelelő
alkalmazásukkal.
Csőelágazó mérő
Összetett mérő
–76 cmHg
Kisnyomású szelep
Nyomásmérő
Nagynyomású szelep
Szívótömlő
Kisnyomású szelep
Vákuumszivattyú
Szívótömlő
8.1. ábra
1. Csatlakoztassa a csőelágazó mérő szívótömlőjét
a kültéri egység kisnyomású szelepének
szervizcsatlakozójához.
2. Csatlakoztassa a csőelágazó mérő szívótömlőjét
a vákuumszivattyúhoz.
3. Nyissa ki a csőelágazó mérő kisnyomású oldalát.
Tartsa zárva a nagynyomású oldalt.
4. Kapcsolja be a vákuumszivattyút a rendszer
légtelenítéséhez.
5. Működtesse a vákuumszivattyút legalább 15 percig,
vagy amíg az összetett mérő értéke –76 cmHg nem
lesz.
6. Zárja el a csőelágazó mérő kisnyomású szelepét,
és kapcsolja ki a vákuumszivattyút.
7. Várjon 5 percig, majd ellenőrizze, hogy nem történt
változás a rendszeren belüli nyomásban.
MEGJEGYZÉS: Ha nincs változás a rendszeren belüli
nyomásban, csavarja le a sapkát a tömszelencés
(nagynyomású) szelepről. Ha változott a rendszeren
belüli nyomás, ezt valószínűleg gázszivárgás okozza.
8. Helyezzen imbuszkulcsot a tömszelencés
(nagynyomású) szelepbe, és nyissa a szelepet a kulcs
negyed fordulatnyi balra forgatásával. Hallható lesz
a gáz távozása a rendszerből, majd 5 másodperc
után zárja a szelepet.
Szelepház
Peremes anya
Szelepszár
Sapka
8.2. ábra
9. Egy percig gyelje a nyomásmérőt annak
ellenőrzéséhez, hogy nem változik-e a nyomás.
Kicsivel nagyobbnak kell lennie a légköri nyomásnál.
10. Vegye le a szívótömlőt a szervizcsatlakozóról.
11. Imbuszkulccsal nyissa ki teljesen a nagynyomású
és a kisnyomású szelepet.
8.3 SZELEPSZÁR ÓVATOS NYITÁSA
A szelepszárak nyitásakor fordítsa el az imbuszkulcsot
az ütköző eléréséig. NE próbálja erővel tovább nyitni
a szelepet.
12. Húzza meg kézzel, majd megfelelő szerszámmal
a szelepsapkákat.
13. Ha a kültéri egység légszelepeket használ, és a
vákuumpozíció a főszelepnél van, a rendszer nincs
csatlakoztatva a beltéri egységhez. A szelepet meg
kell húzni egy csavaranyával. A szivárgás megelőzése
érdekében a működtetés előtt ellenőrizze, hogy
nincs-e gázszivárgás.
E
D
C
B
A
8.3. ábra
