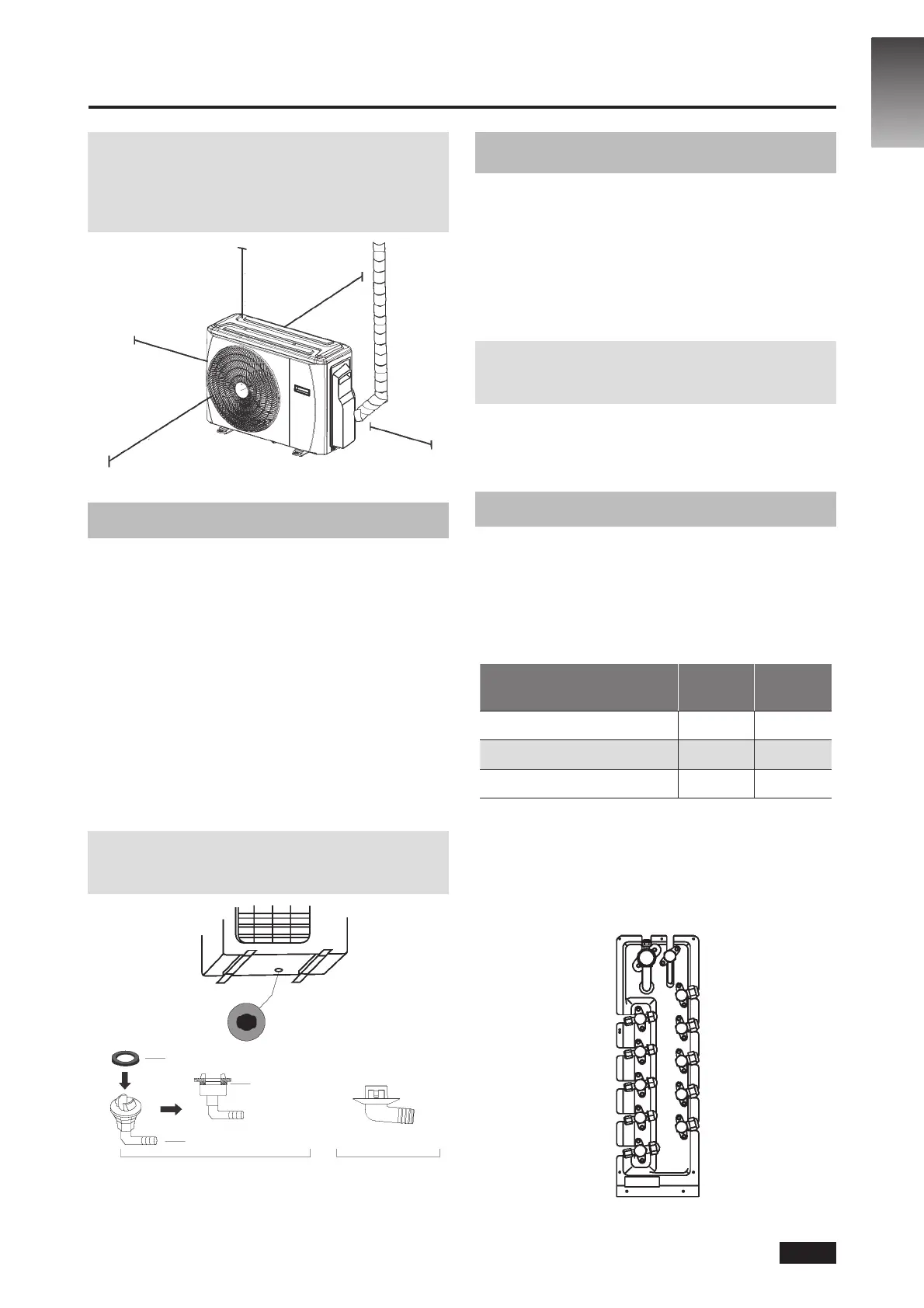

5. INSTALIMI I NJËSISË SË JASHTME
SHËNIM: Distanca minimale ndërmjet njësisë
së jashtme dhe mureve e përshkruar në manualin
e instalimit nuk vlen për dhomat hermetike. Sigurohuni
që të paktën dy nga tre drejtimet (M, N, P) e njësisë
të jenë të lira (Shih gurën 5.7)
30 cm në të majtë
M
200 cm përpara
N
60 cm sipër
30 cm nga muri i pasmë
P
60 cm në të djathtë
Fig. 5.7
5.2 Instalimi i xhuntos së shkarkimit
Para ksimit të njësisë së jashtme me bulona,
duhet të instaloni xhunton e shkarkimit në
pjesën e poshtme të njësisë. (Shih gurën 5.8)
1. Vendosni guarnicionin në fund të xhuntos së
shkarkimit, në pikën e lidhjes me njësinë e jashtme.
2. Futni xhunton e shkarkimit në vrimën e panelit
të bazamentit.
3. Rrotulloni xhunton e shkarkimit me 90° derisa të futet
në vend dhe të jetë përballë pjesës së përparme
të njësisë.
4. Lidhni zorrën zgjatuese të shkarkimit (nuk përfshihet)
me xhunton e shkarkimit për të zhvendosur ujin nga
njësia gjatë modalitetit të ngrohjes.
SHËNIM: Sigurohuni që uji të shkarkohet në një vend
të sigurt ku nuk mund të shkaktojë dëme ose rrezik
rrëshqitjeje.
Guarnicioni
Xhuntoja e shkarkimit
Vrima e tavës bazë
të njësisë së jashtme
Guarnicioni
(A) (B)
Fig. 5.8
5.3 Shënime për shpimin e vrimës
në mur
Duhet të shponi një vrimë në mur për kalimin
e tubit të agjentit ftohës dhe për kabllon
e sinjalit që do lidhin njësinë e brendshme
dhe të jashtme.
1. Përcaktoni vendndodhjen e vrimës në mur mbi bazën
e vendvendosjes së njësisë së jashtme.
2. Shponi një vrimë në mur duke përdorur një punto
65 mm (2,5").
SHËNIM: Gjatë shpimit të vrimës në mur, sigurohuni
që të shmangni telat, sistemet hidraulike
dhe komponentë të tjerë të ndjeshëm.
3. Vendosni elementin për mbrojtjen e murit në vrimë.
Ky element mbron skajet e vrimës dhe ndihmon
në izolimin e saj pasi të keni përfunduar procesin
e instalimit.
5.4 Kur zgjidhet një njësi e brendshme 24K
Njësia e brendshme 24K mund të lidhet
vetëm me një sistem A. Nëse ka dy njësi
të brendshme 24K, ato mund të lidhen
me sisteme A dhe B. (Shih gurën 5.9)
Tabela 5.3: Madhësia e tubave lidhës të sistemit A
dhe B (njësia: inç)
Kapaciteti i njësisë
së brendshme (Btu/orë)
Lëng Gaz
7K/9K/12K 1/4 3/8
18K 1/4 1/2
24K 3/8 5/8
E
D
C
B
A
Fig. 5.9
SQ-12
SQ
