7. INSTALIMET ELEKTRIKE

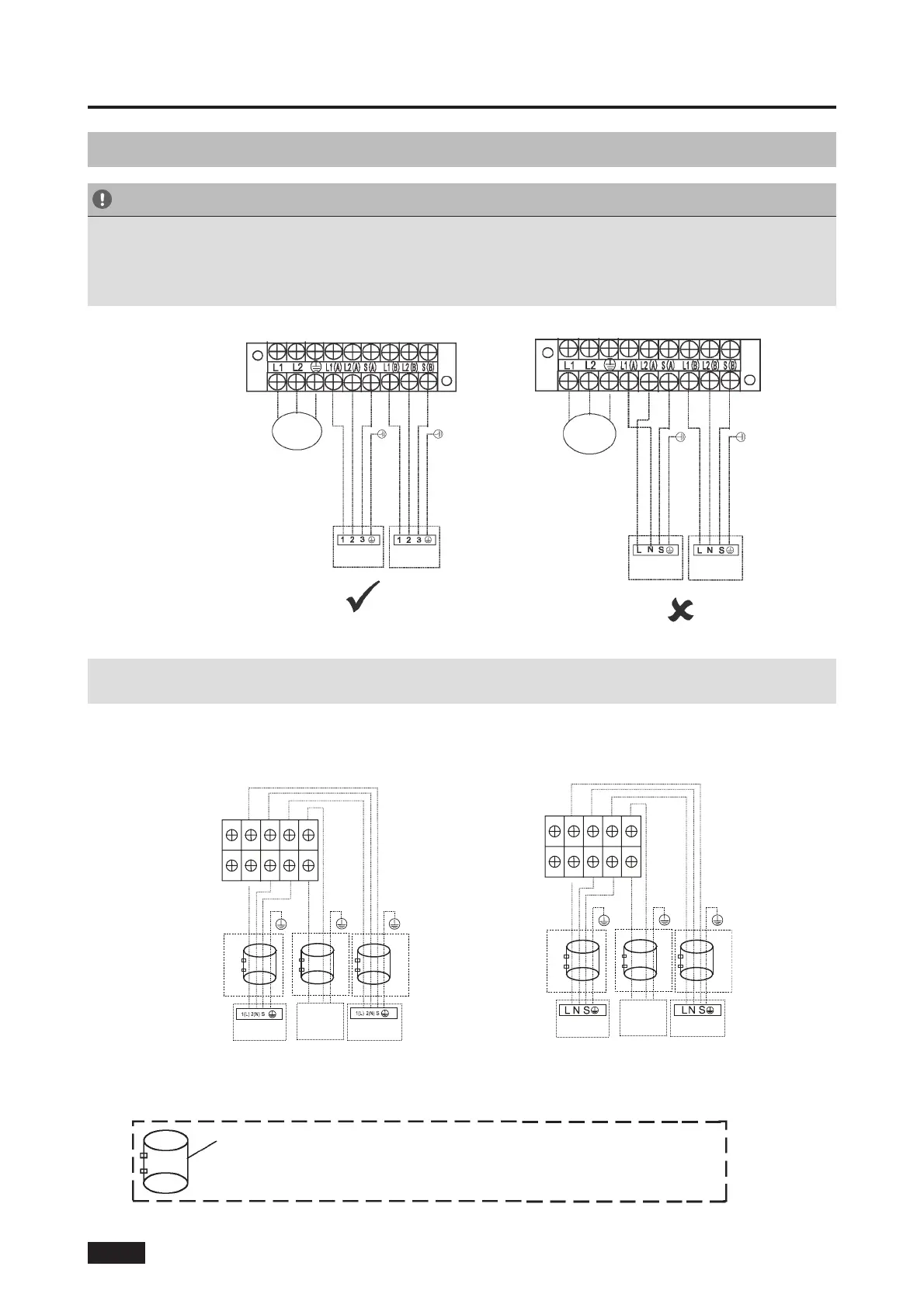

7.3 Skema e lidhjes
KUJDES
Lidh kabllot lidhëse me terminalet, siç tregohet, sipas numrave përkatës të bllokut
të terminaleve në njësitë e brendshme dhe të jashtme. Për shembull, në modelet
që tregohen në skicën e mëposhtme, Terminali L1(A) i njësisë së jashtme duhet të lidhet
me terminalin 1 të njësisë së brendshme A.
SHËNIM: Referojuni skicave të mëposhtme nëse përdoruesit fundorë dëshirojnë t'i bëjnë vetë
lidhjet.
ENERGJI
ENERGJI
ME A-NË ME B-NË
ME A-NË
ME B-NË
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
NË B
NË A
Modeli A Modeli B
ENERGJIA
NË B
NË A
ENERGJIA
OPSIONAL OPSIONAL
OPSIONAL
OPSIONAL OPSIONAL
OPSIONAL
SQ-17
Unaza magnetike (nuk ofrohet, është pjesë shtesë)
(Përdoret për t'u kapur pas kabullit lidhës të njësive
të brendshme dhe të jashtme pas instalimit.)
Modelet një-dy:
