7. OŽIČAVANJE

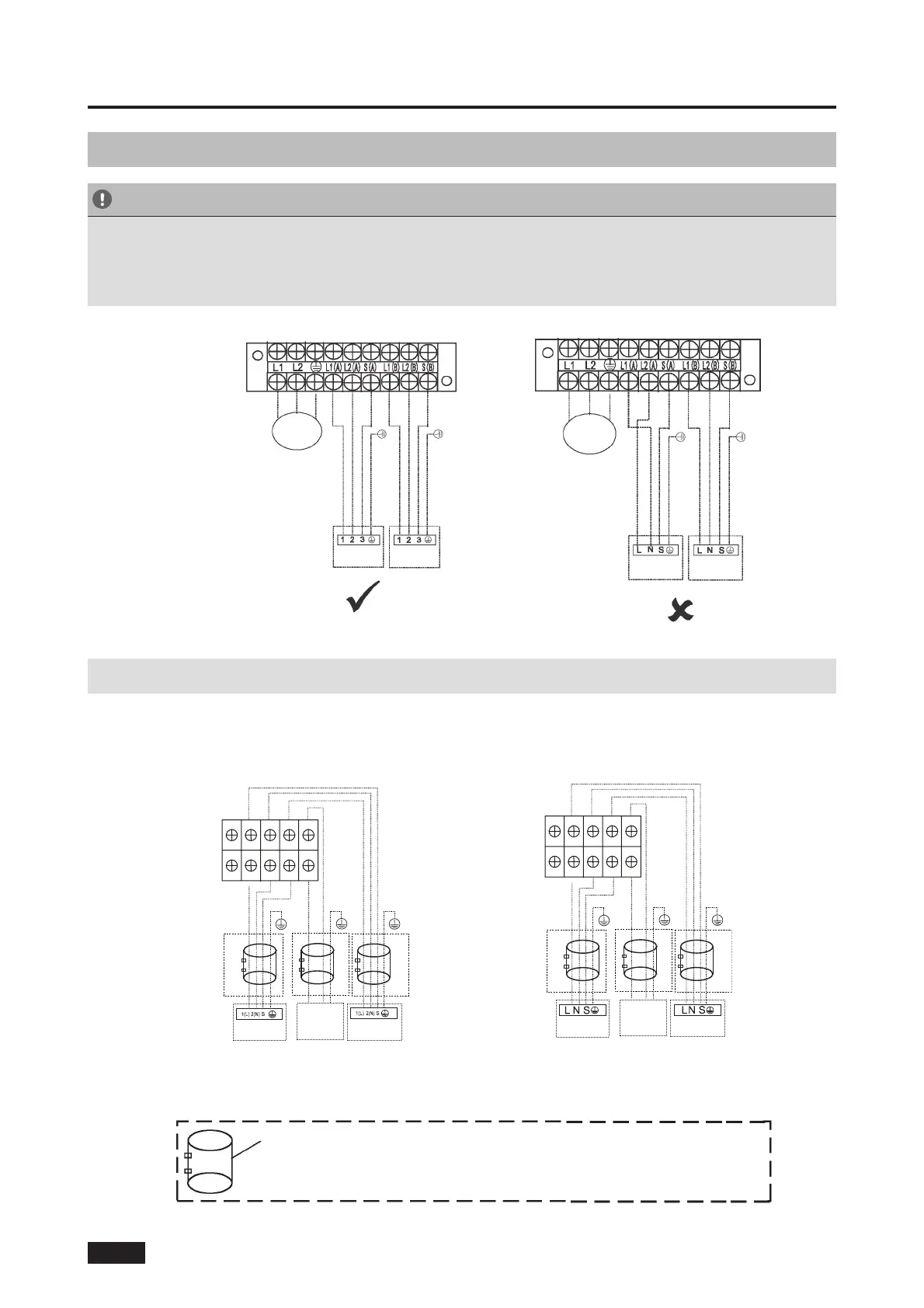

7.3 Slika ožičavanja
OPREZ
Priključite kablove na terminale kao što je označeno brojevima na priključnoj letvici
unutrašnje i spoljašnje jedinice. Na primer, na modelima prikazanim na sledeem dijagramu,
terminal L1(A) na spoljašnjoj jedinici mora da se poveže sa terminalom 1 na unutrašnjoj
jedinici A.
NAPOMENA: Pogledajte slike u nastavku ako krajnji korisnici žele sami da sprovedu ožičavanje.
NAPAJANJE
NAPAJANJE
DO A DO B
DO A
DO B
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
NA B
NA A
Model A Model B
NAPAJANJE
NA B
NA A
NAPAJANJE
OPCIONO OPCIONO
OPCIONO
OPCIONO OPCIONO
OPCIONO
SR – 17
Magnetni prsten (nije dostavljen, opcionalni deo)
(Koristi se za pričvršćivanje priključnog kabla unutrašnje
i spoljašnje jedinice nakon ugradnje.)
Modeli sa jednom spoljašnjom i dve unutrašnje jedinice:
