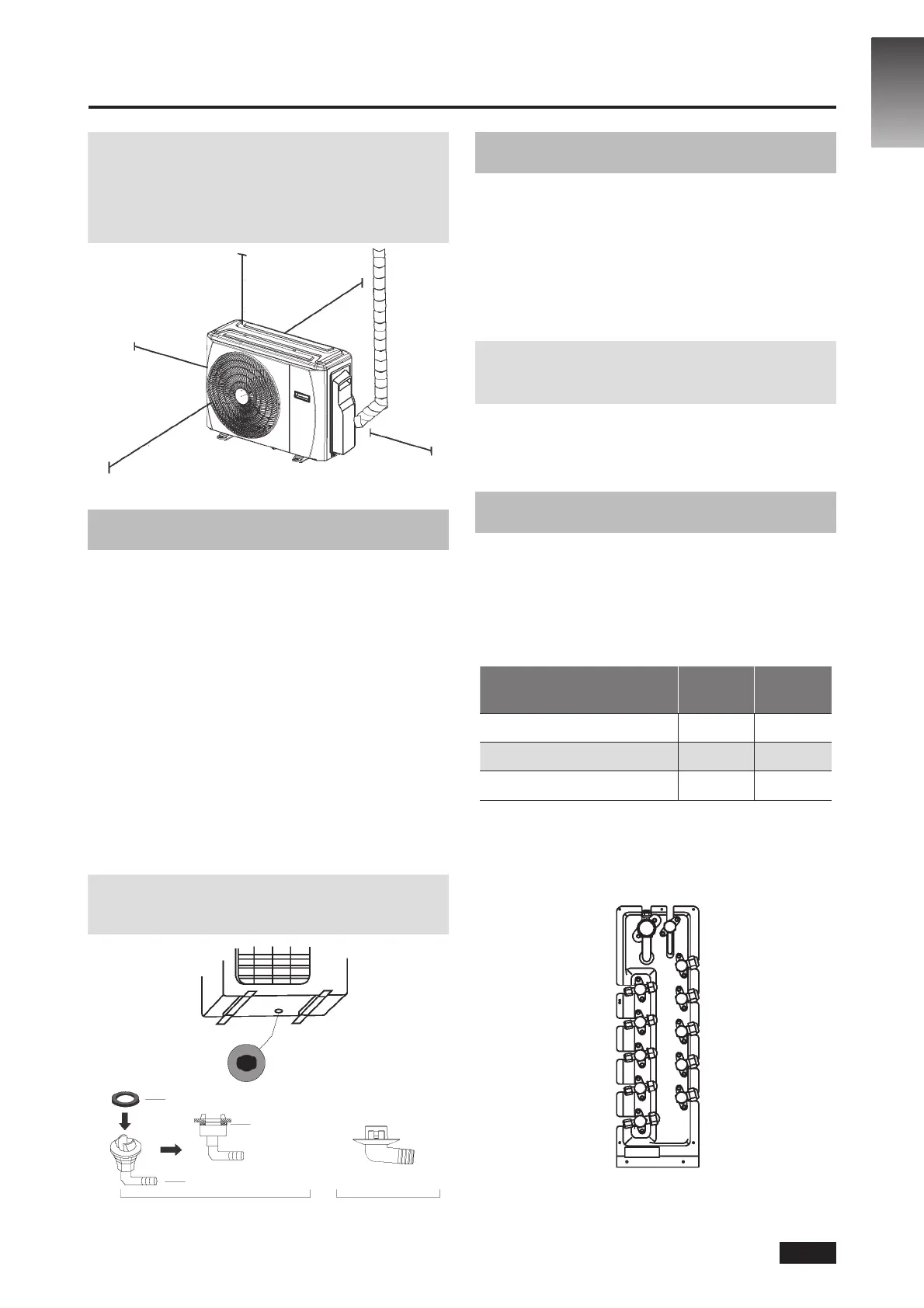

5. ΕΓΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ
ΣΗΜΕΙΩΣΗ: Η ελάχιστη απόσταση μεταξύ της
εξωτερικής μονάδας και των τοίχων που περιγράφονται
στο διάγραμμα εγκατάστασης δεν ισχύει στην
περίπτωση αεροστεγούς δωματίου. Βεβαιωθείτε
ότι η μονάδα είναι ελεύθερη σε τουλάχιστον δύο
από τις τρεις κατευθύνσεις (Μ, Ν, Ρ) (Βλ. Εικ. 5.7)
30 cm αριστερά
M
200 cm μπροστά
N
60 cm επάνω
30 cm από τον πίσω τοίχο
P
60 cm δεξιά
Εικ. 5.7
5.2 Εγκατάσταση συνδέσμου
αποστράγγισης
Προτού βιδώσετε την εξωτερική μονάδα
στη θέση της, πρέπει να εγκαταστήσετε το
σύνδεσμο αποστράγγισης στο κάτω μέρος
της μονάδας. (Βλ. Εικ. 5.8.)
1. Προσαρμόστε το ελαστικό στεγανοποιητικό στο άκρο
του συνδέσμου αποστράγγισης που θα συνδεθεί
στην εξωτερική μονάδα.
2. Βάλτε το σύνδεσμο αποστράγγισης στην οπή της
λεκάνης βάσης.
3. Στρέψτε το σύνδεσμο αποστράγγισης κατά 90° μέχρι
να κάνει "κλικ" στη θέση του και να είναι στραμμένος
προς την μπροστινή πλευρά της μονάδας.
4. Συνδέστε έναν εύκαμπτο σωλήνα προέκτασης
(δεν περιλαμβάνεται) στο σύνδεσμο αποστράγγισης
για να ανακατευθύνετε το νερό από τη μονάδα
κατά τη λειτουργία θέρμανσης.
ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι το νερό αποστραγγίζεται
σε ασφαλές σημείο όπου δεν θα προκαλέσει ζημιά
ή ολισθηρότητα.
Στεγανοποίηση
Σύνδεσμος αποστράγγισης
Οπή λεκάνης βάσης
της εξωτερικής μονάδας
Στεγανοποίηση
(A) (B)
Εικ. 5.8
5.3 Σημειώσεις σχετικά με τη διάνοιξη
οπών στον τοίχο
Θα πρέπει να ανοίξετε μια οπή στον τοίχο για
το σωλήνα ψύξης και το καλώδιο σήματος που
θα συνδέει την εσωτερική και την εξωτερική
μονάδα.
1. Καθορίστε τη θέση της οπής στον τοίχο με βάση
τη θέση της εξωτερικής μονάδας.
2. Με ένα σωληνοειδές τρυπάνι 65 mm (2.5”),
ανοίξτε μια οπή στον τοίχο.
ΣΗΜΕΙΩΣΗ: Κατά τη διάνοιξη της οπής στον τοίχο,
προσέξτε να μην αγγίξετε καλώδια, υδραυλικούς
σωλήνες και άλλα ευαίσθητα εξαρτήματα.
3. Τοποθετήστε ένα προστατευτικό χιτώνιο μέσα στην
οπή. Αυτό προστατεύει το χείλος της οπής και βοηθά
στη στεγανοποίησή της όταν τελειώσετε τη διαδικασία
εγκατάστασης.
5.4 Όταν επιλέγετε εσωτερική
μονάδα 24K
Η εσωτερική μονάδα 24Κ μπορεί να συνδεθεί
μόνο με ένα σύστημα Α. Εάν υπάρχουν
δύο εσωτερικές μονάδες 24Κ, μπορούν να
συνδεθούν με συστήματα Α και Β. (Βλ. Εικ. 5.9.)
Πίνακας 5.3: Μέγεθος σωλήνα σύνδεσης συστήματος
Α και Β (μονάδα: ίντσα)
Δυναμικότητα εσωτερικής
μονάδας (Btu/h)
Υγρό Αέριο
7K/9K/12K 1/4 3/8
18K 1/4 1/2
24K 3/8 5/8
E
Δ
Γ
B
A
Εικ. 5.9
EL-12
EL
