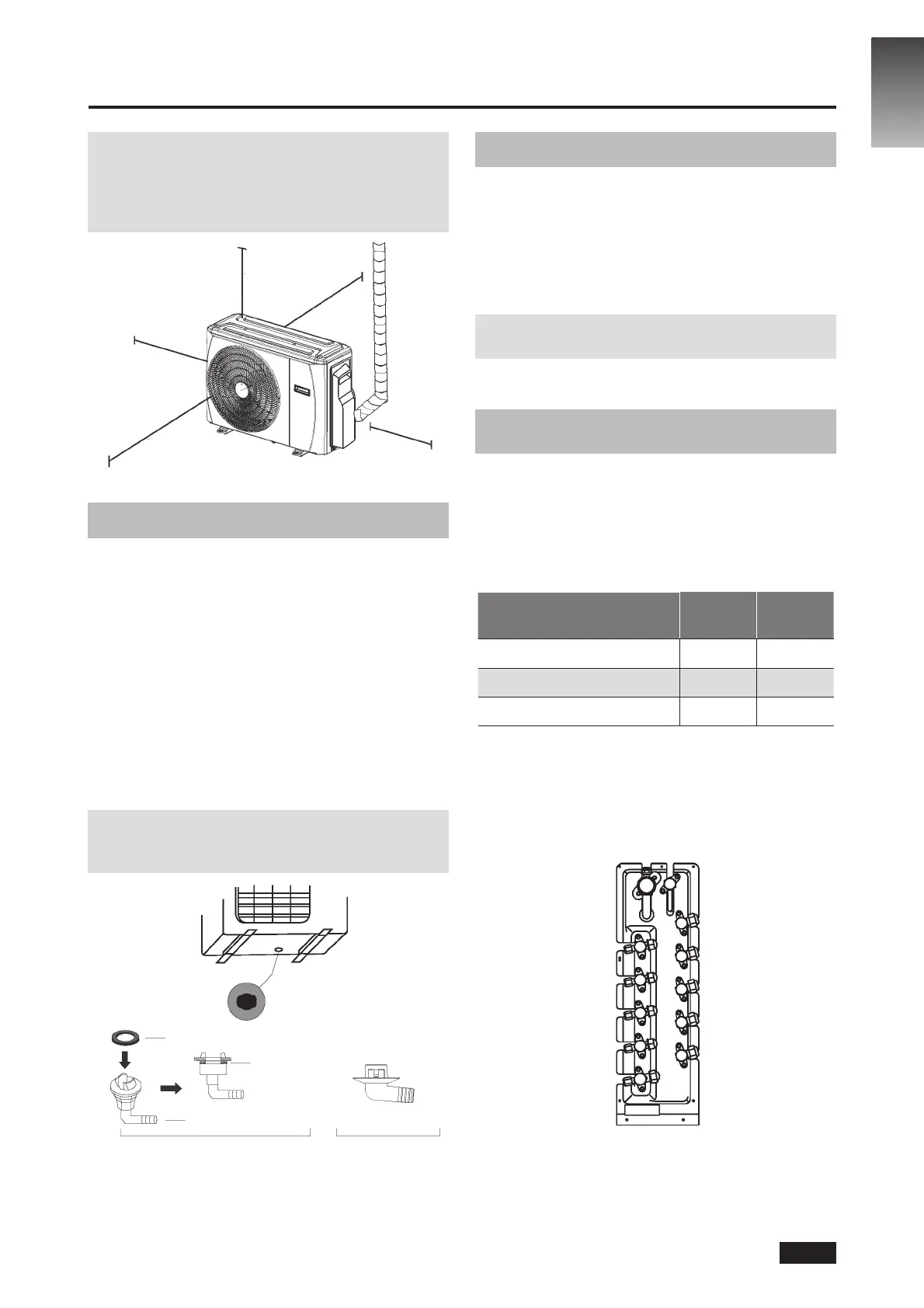

5. UGRADNJA SPOLJAŠNJE JEDINICE
NAPOMENA: Najmanje rastojanje između spoljašnje
jedinice i zidova navedeno u vodiču za ugradnju nije
primenljivo za hermetički zatvorene prostorije. Vodite
računa o tome da ništa ne blokira jedinicu u barem
dva od tri postojeća pravca (M, N, P) (Pogledajte sl. 5.7)
30 cm levo
M
200 cm napred
N
60 cm iznad
30 cm od zadnjeg zida
P
60 cm desno
Sl. 5.7
5.2 Ugradnja odvodnog nastavka
Pre nego što pričvrstite spoljašnju jedinicu
zavrtnjima, morate da montirate odvodni
nastavak pri dnu jedinice. (Pogledajte sl. 5.8)
1. Postavite gumenu zaptivku pri kraju odvodnog
nastavka na spoju sa spoljašnjom jedinicom.
2. Umetnite odvodni nastavak u osnovu izlaza
za odvod vode.
3. Okrenite odvodni nastavak za 90° prema prednjem
delu jedinice da biste ga pričvrstili.
4. Priključite produžetak odvodne cevi (nije dostavljen)
na odvodni nastavak kako biste preusmerili vodu
od jedinice u režimu grejanja.
NAPOMENA: Vodite računa o tome da se voda ispušta
na bezbedno mesto gde neće izazvati oštećenja ili učiniti
površinu klizavom.
Zaptivka
Odvodni nastavak
Osnova izlaza za odvod
vode na spoljašnjoj jedinici
Zaptivka
(A) (B)
Sl. 5.8
5.3 Napomene o bušenju rupa u zidu
Morate da izbušite rupu u zidu za cevi
za rashladno sredstvo, kao i za signalni kabl
koji povezuje unutrašnju i spoljašnju jedinicu.
1. Odredite mesto rupe u zidu u skladu sa položajem
spoljašnje jedinice.
2. Izbušite rupu u zidu koristeći bušilicu sa krunom
prečnika 65 mm (2,5”).
NAPOMENA: Budite oprezni kada bušite rupu u zidu
da biste izbegli žice, cevi i druge osetljive elemente.
3. Stavite zaštitni zidni tipl u rupu. On štiti ivice rupe
i zatvara je kada završite sa ugradnjom.
5.4 Kada treba ugraditi 24K unutrašnju
jedinicu
24K unutrašnja jedinica može da se poveže
samo sa sistemom A tipa. Ako imate dve 24K
unutrašnje jedinice, one mogu da se povežu
sa sistemima A i B tipa. (Pogledajte sl. 5.9)
Tabela 5.3: Prečnik priključnih cevi na sistemu
tipa A i B (jedinica: inč)
Kapacitet unutrašnje jedinice
(Btu/č)
Tečnost Gas
7K/9K/12K 1/4 3/8
18K 1/4 1/2
24K 3/8 5/8
E
D
C
B
A
Sl. 5.9
