HU

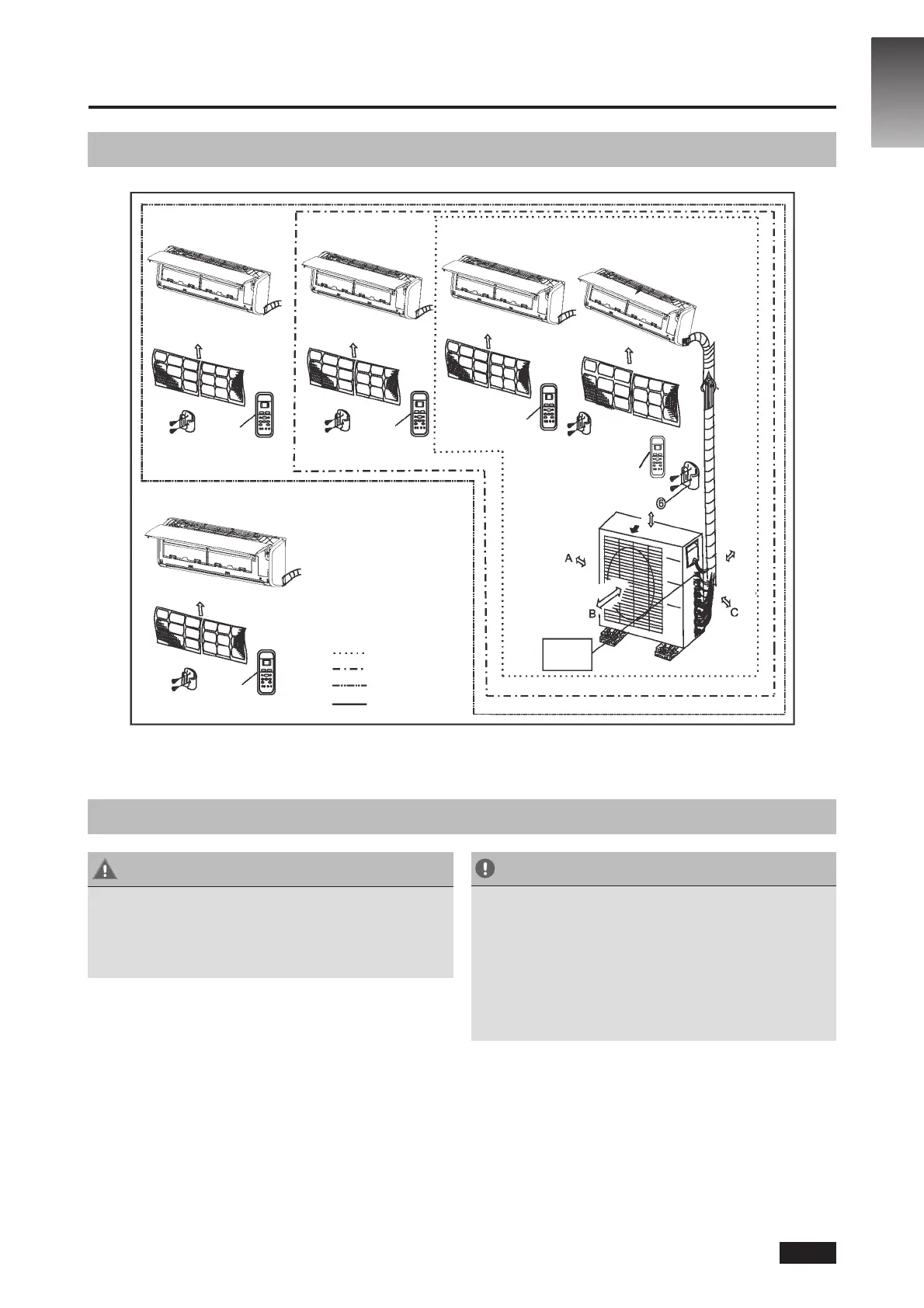

3. SZERELÉSI DIAGRAM
3.1 Szerelési diagram
Biztonsági óvintézkedések
HU-8
3.1. ábra
FIGYELMEZTETÉS
• Az ábra kizárólag szemléltetésként szolgál.
Az Ön légkondicionálójának tényleges kialakítása
némileg eltérő lehet.
• A rézvezetékeket különállóan kell szigetelni.
FIGYELMEZTETÉS
• A falsérülés megelőzése érdekében használjon
gerendakeresőt ezek helyének megállapításához.
• A rezgés és a zaj minimálisra csökkentése
érdekében legalább 3 méteres csővezeték
szükséges.
• Az A, B és C légáramlási útvonal közül kettőnek
mindig akadálymentesnek kell lennie.
Légszűrő
Légszűrő
Légszűrő
Légszűrő
Távirányító
Távirányító
Távirányító
Távirányító
Légszűrő
Több mint 30 cm
Több mint 60 cm
Több mint 200 cm
Több mint
30 cm
Több mint
60 cm
Távirányító
Hurok a csatla-
kozókábelen
Egy-kettő
Egy-három
Egy-négy
Egy-öt
