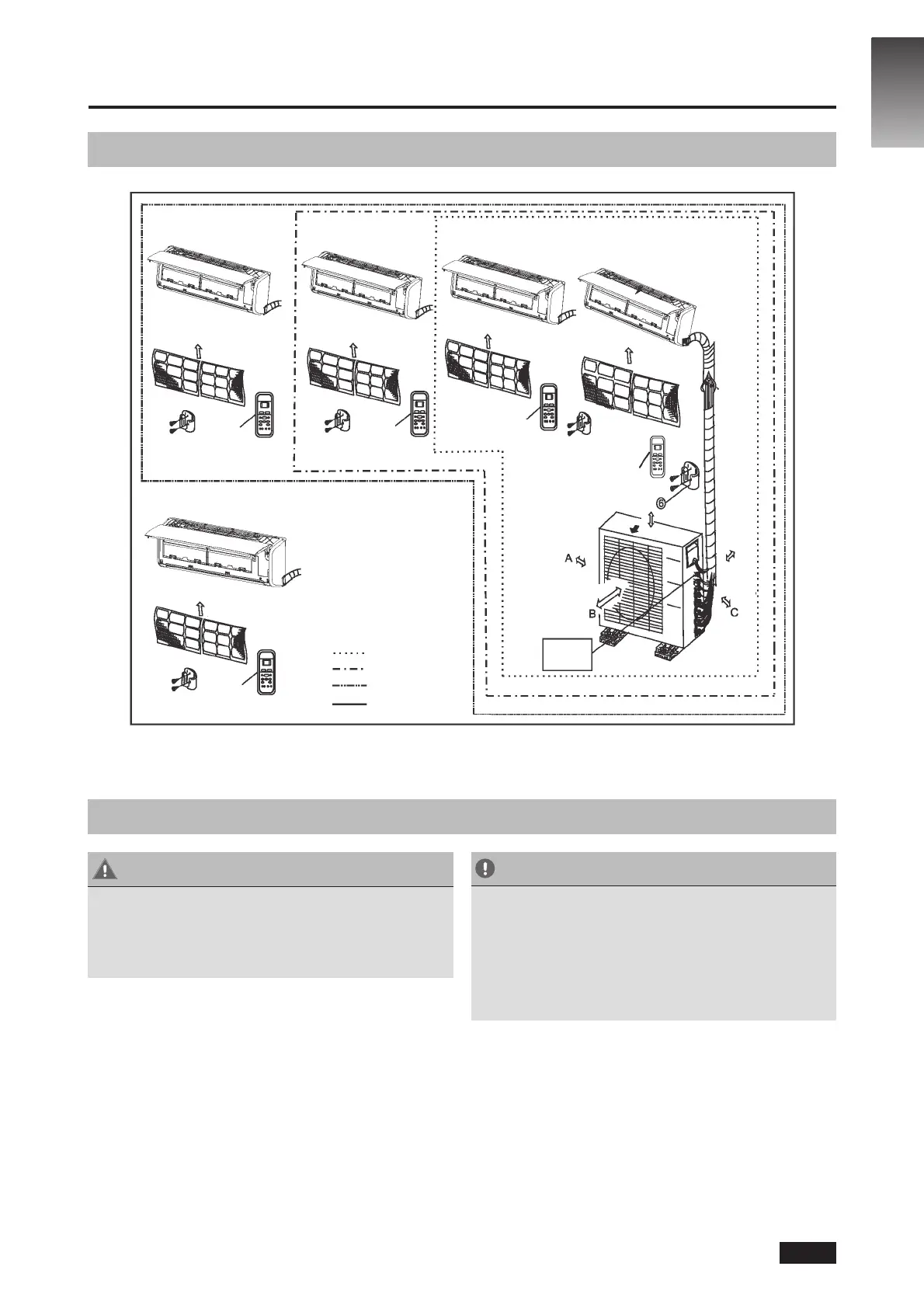

3. DIJAGRAM UGRADNJE
3.1 Dijagram ugradnje
Sigurnosne mjere
HR-8
HR
Sl. 3.1
OPREZ
• Ova slika samo je za ilustraciju.
Stvarni oblik vašeg klimatizacijskog uređaja
može se razlikovati.
• Bakrene žice moraju se zasebno izolirati.
OPREZ
• Kako biste spriječili oštećenja zida, upotrijebite
detektor metala za pronalazak nosača.
• Potrebna je najmanja duljina cijevi od 3 metra
kako bi se izbjegle vibracija i prekomjerna buka.
• Od smjerova za protok zraka A, B i C dva uvijek
moraju biti slobodna od prepreka.
Filtar za zrak
Filtar za zrak
Filtar za zrak
Filtar za zrak
Daljinski
upravljač
Daljinski
upravljač
Daljinski
upravljač
Daljinski
upravljač
Filtar za zrak
Više od 30cm
Više od 60cm
Više od 200cm
Više od
30cm
Više od 60cm
Daljinski upravljač
Načinite
petlju spojnog
kabela
jedna-dvije
jedna-tri
jedna-četiri
jedna-pet
