Carrier 42QHC009D8S Series Installation Manual

7. KÁBELEZÉS

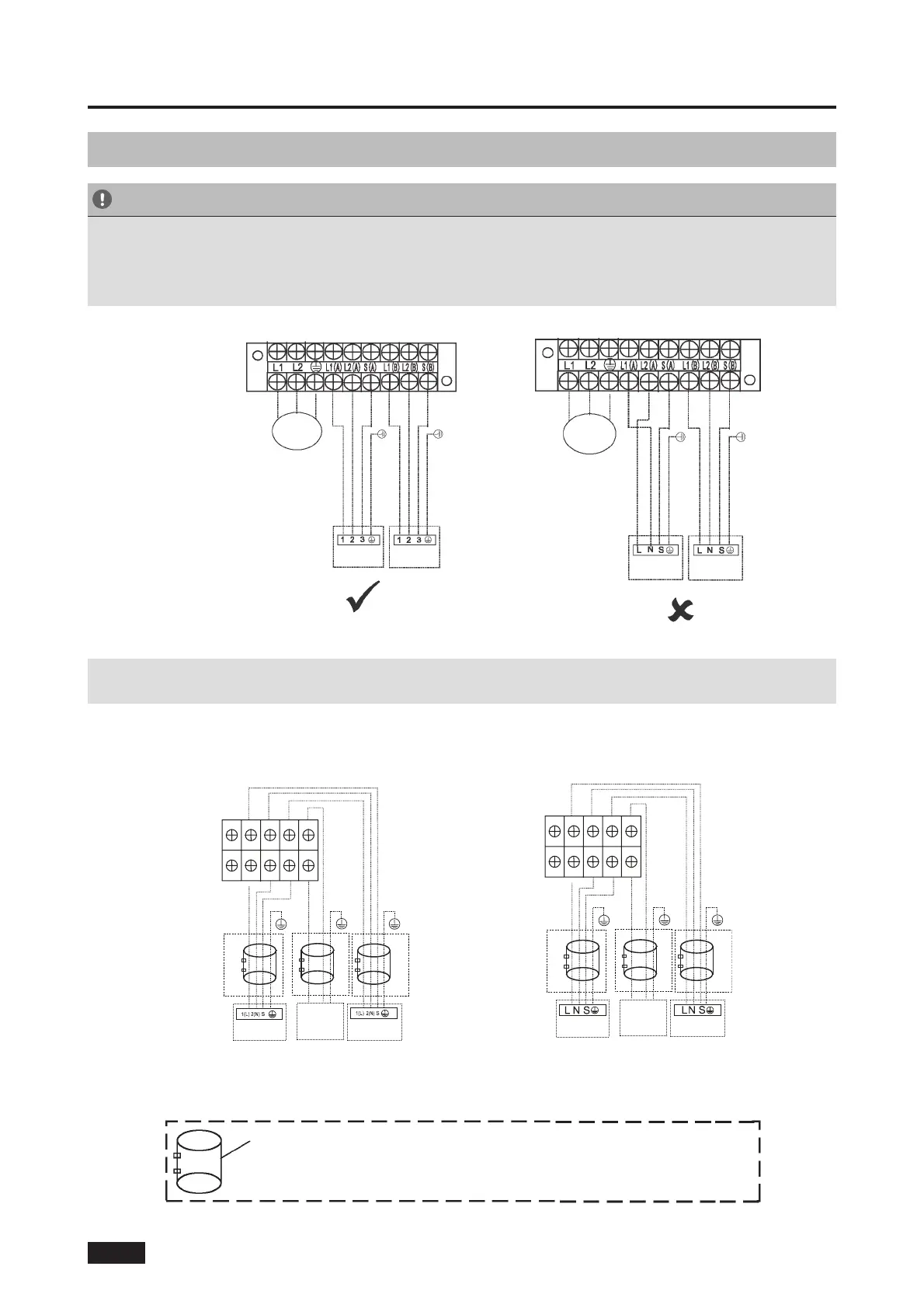

7.3 Bekötési ábra
FIGYELMEZTETÉS
Csatlakoztassa a csatlakozókábeleket a kivezetésekhez a beltéri és kültéri egység
csatlakozóegységén lévő megfelelő számok egyeztetésével. Például a következő ábrán
látható típusoknál a kültéri egység L1(A) kivezetését az „A” beltéri egységen az 1-es
kivezetéshez kell csatlakoztatni.
MEGJEGYZÉS: A következő ábrákat kell használni, ha a végfelhasználók maguk kívánják
végrehajtani a bekötést.
TÁP
TÁP
„A”
egységhez
„B”
egységhez
„A”
egységhez
„B”
egységhez
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
S(B)
N(A)
N(B)
L(B)
L
L(A)
N
S(A)
S(2)
S(1)
B-HEZ
A-HOZ
„A” típus „B” típus
TÁPELLÁTÁS
B-HEZ
A-HOZ
TÁPELLÁTÁS
OPCIONÁLIS OPCIONÁLIS
OPCIONÁLIS
OPCIONÁLIS OPCIONÁLIS
OPCIONÁLIS
HU-17
Mágnesgyűrű (nem tartozék, külön rendelhető alkatrész)
(A beltéri és a kültéri egység közötti csatlakozókábelre kell
ráakasztani a felszerelés után.)
Egy-kettő típusok:
