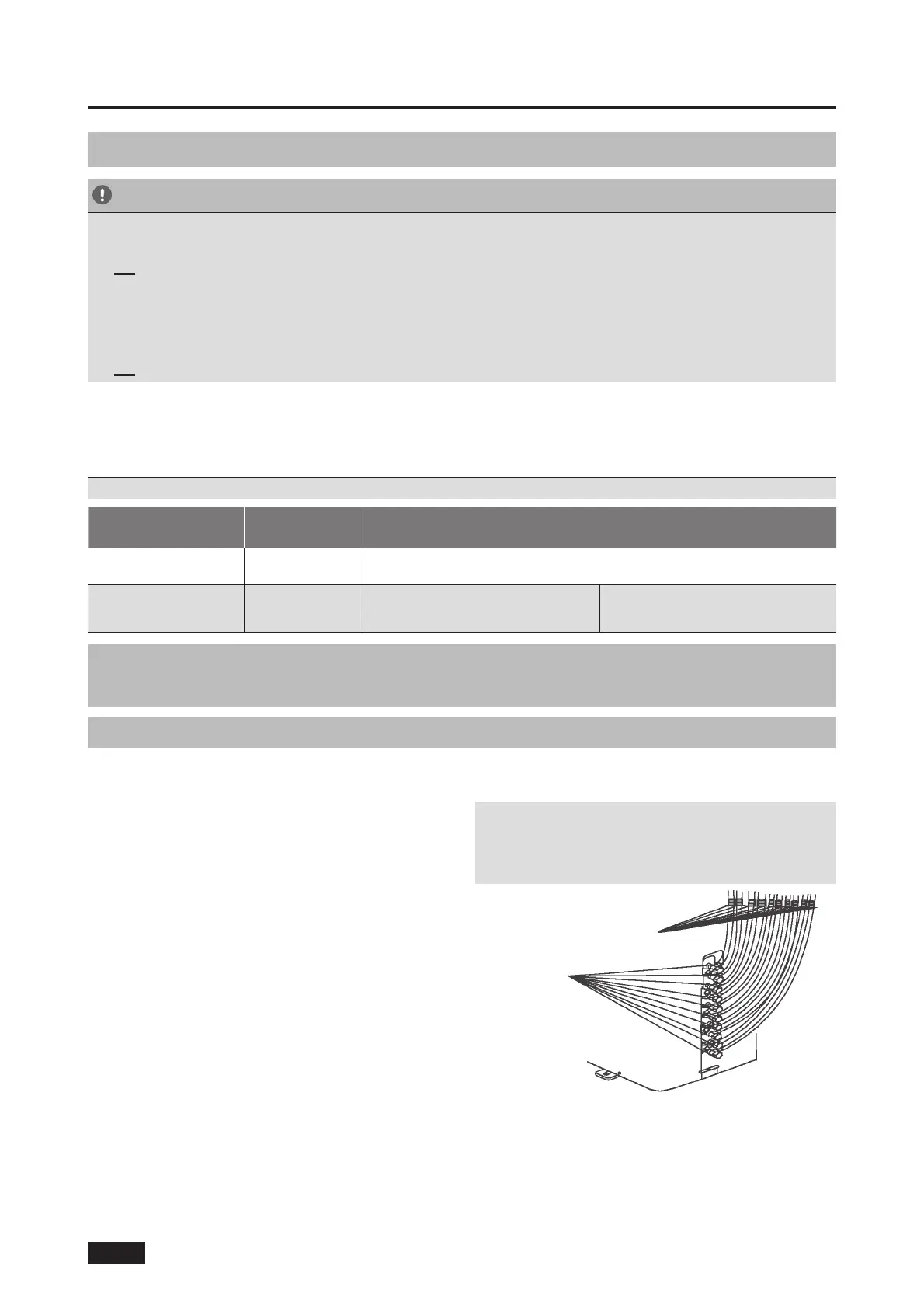

8.4 Opomba glede dodajanja hladilnega sredstva
POZOR
• Polnjenje hladilnega sredstva je treba izvesti po izvedbi električne napeljave, vakuumskem izčrpavanju
in preizkusu puščanja.
• NE presežite največje dovoljene količine hladilnega sredstva oziroma preveč napolnite sistema.
V nasprotnem primeru lahko poškodujete enoto ali poslabšate njeno delovanje.
• Polnjenje z neustreznimi snovmi lahko povzroči eksplozijo ali nesrečo. Zagotovite uporabo primernega
hladilnega sredstva.
• Vsebnike s hladilnim sredstvom je treba odpreti počasi. Pri polnjenju sistema vedno uporabljajte zaščitno opremo.
• NE mešajte različnih vrst hladilnega sredstva.
N = 2 (modeli z eno zunanjo in dvema notranjima enotama), N = 3 (modeli z eno zunanjo in tremi notranjimi
enotami), N = 4 (modeli z eno zunanjo in štirimi notranjimi enotami), N = 5 (modeli z eno zunanjo in petimi
notranjimi enotami). Odvisno od dolžine priključnih cevi ali tlaka v odvedenem sistemu boste morda morali
dodati hladilno sredstvo. V spodnji tabeli so prikazane količine dodanega hladilnega sredstva:
DODATNO HLADILNO SREDSTVO NA DOLŽINO CEVI
Dolžina priključne cevi
Način
odstranjevanja zraka
Dodatno hladilno sredstvo (R410A/R32)
Dolžina cevi pred polnjenjem (m)
(standardna dolžina cevi x N)
Vakuumska črpalka N/A
Več kot
(standardna dolžina cevi x N) m
Vakuumska črpalka
Stran s tekočino: Ø 6,35
(skupna dolžina cevi – standardna dolžina cevi x N) x 15 g/m
(skupna dolžina cevi – standardna dolžina cevi x N) x 12 g/m
Stran s tekočino: Ø 9,52
(skupna dolžina cevi – standardna dolžina cevi x N) x 30 g/m
(skupna dolžina cevi – standardna dolžina cevi x N) x 24 g/m
Opomba: 1) Prosimo uporabite ustrezna orodja za sistema R410A/R32;
2) Standardna dolžina cevi je 7.5m (24.6’). Kadar je cev daljša od 7.5m,
je potrebno dodati hladilno tekočino, v skladu z dolžino cevi.
8.5 Varnostni preizkus in preizkus puščanja
8. ODVAJANJE ZRAKA
SI-21
Preizkus električne varnosti
Ko zaključite z namestitvijo, izvedite preizkus
električne varnosti: Preizkus naj zajema
naslednja področja:
1. Izolirana upornost
Izolirana upornost mora biti večja od 2 MΩ.
2. Ozemljitev
Po ozemljitvi izmerite upornost ozemljitve z vizualnim
zaznavanjem in preizkusno napravo odpornosti
ozemljitve. Upornost ozemljitve mora biti manjša od 4 Ω.
3. Preizkus odvodnih tokov
(se izvede med preizkusom delovanja,
ko je enota vklopljena)
Ko zaključite z namestitvijo, med preizkusom delovanja
s tipalom napetosti in multimetrom izvedite preizkus
odvodnih tokov. Če se pojavijo odvodni tokovi,
napravo takoj izklopite. Preizkušajte različne
rešitve, dokler enota znova ne deluje pravilno.
Pregled puščanja plina
1. Način z milnico:
Raztopino milnice ali nevtralno čistilno sredstvo nanesite
z mehko ščetko na priključek notranje enote ali priključke
zunanje enote, da preverite puščanje priključnih točk
napeljave. Če se pojavijo mehurčki, cevi puščajo.
2. Detektor puščanja
Puščanje preverite z detektorjem puščanja.
OPOMBA: Slika je namenjena samo kot primer.
Dejanski razpored točk A, B, C, D in E na napravi
se lahko nekoliko razlikuje od enote, ki ste jo kupili,
vendar je oblika v splošnem enaka.
Mesto preverjanja
na notranji enoti
Mesto
preverjana
na zunanji enoti
E
D
C
B
A
A, B, C, D so točke za klimatsko napravo z eno zunanjo
in štirimi notranjimi enotami.
A, B, C, D in E so točke za klimatsko napravo z eno
zunanjo in petimi notranjimi enotami.
Slika 8.4
