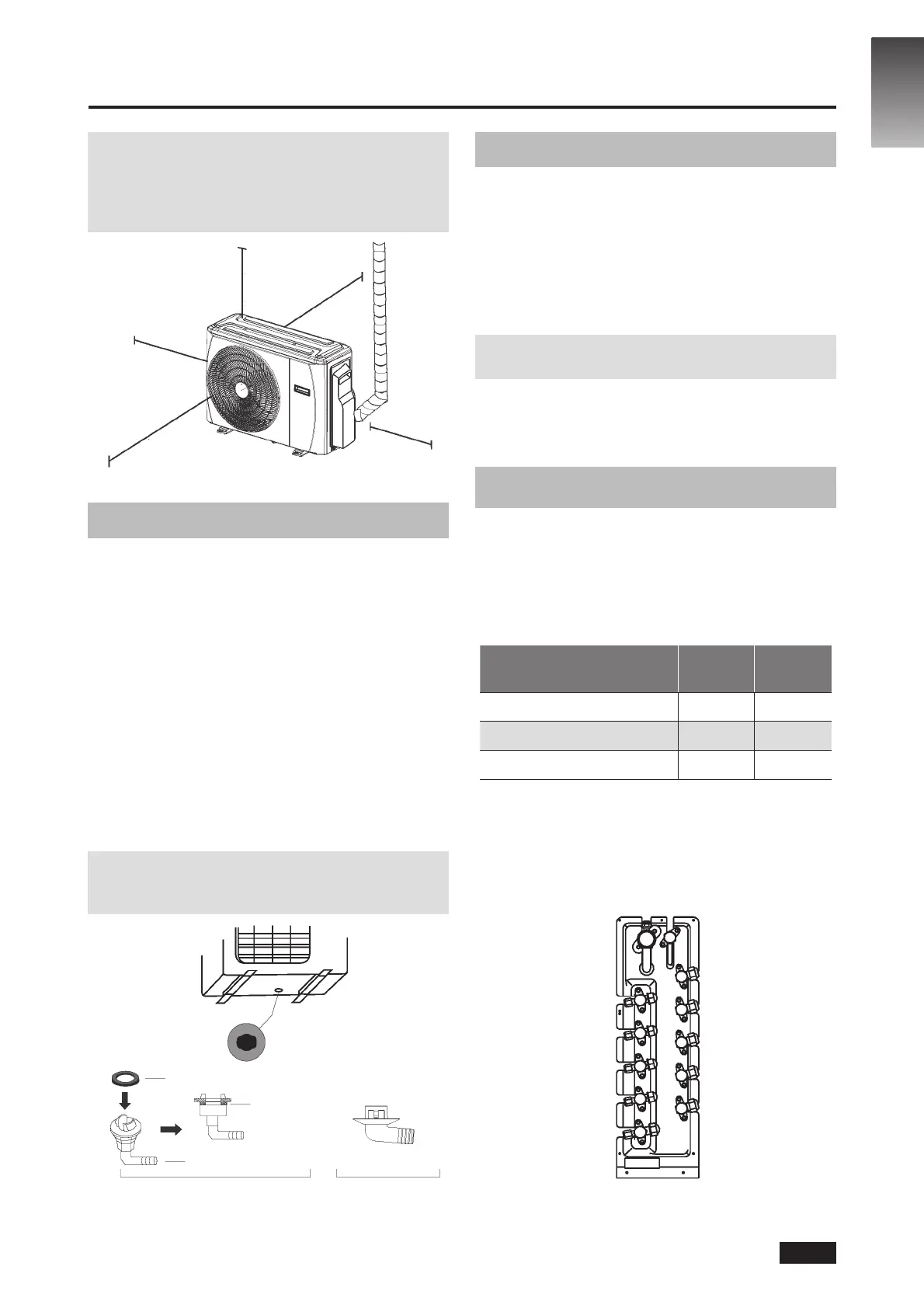

5. INSTALAREA UNITĂŢII EXTERIOARE
NOTĂ: Distanţa minimă dintre unitatea exterioară
şi pereți descrisă în ghidul de instalare nu se aplică
şi în cazul camerelor închise etanş. Asigurați-vă
că mențineți unitatea neobstrucționată în cel puțin două
dintre cele trei direcții (M, N, P) (Consultați Fig. 5.7)
30 cm la stânga
M
200 cm în față
N
60 cm deasupra
30 cm față de peretele
din spate
P
60 cm la dreapta
Fig. 5,7
5.2 Instalarea racordului de evacuare
Înainte de a xa unitatea exterioară cu șuruburi,
trebuie să instalați racordul de evacuare la
partea inferioară a unității. (Consultați Fig. 5.8)
1. Montați garnitura de etanșare din cauciuc la capătul
racordului de evacuare unde acesta va conectat
la unitatea exterioară.
2. Introduceți racordul de evacuare în oriciul cuvei
de la bază.
3. Rotiți racordul de evacuare 90° până când se aude
un clic și este cu fața spre unitate.
4. Conectați o extensie a furtunului de evacuare
(neinclusă) la racordul de evacuare pentru
a redirecționa apa din unitate în timpul modului
de încălzire.
NOTĂ: Asigurați-vă că apa se scurge către o locație
sigură unde nu va cauza deteriorare sau un pericol
de alunecare.
Garnitură
Racord de evacuare
Oriciul cuvei de la baza
unităţii exterioare
Garnitură
(A) (B)
Fig. 5.8
5.3 Note privind realizarea găurii în perete
Trebuie să realizați o gaură în perete pentru
țevile de agent frigoric și pentru cablul
de semnal care va conecta unitățile interioare
și exterioare.
1. Stabiliți locația găurii din perete în funcție de locația
unității exterioare.
2. Folosind o mașină de găurit cu burghiu de 65-mm
(2,5”), realizați o gaură în perete.
NOTĂ: La realizarea găurii în perete, asigurați-vă
că evitați re, țevi și alte componente sensibile.
3. Poziționați elementul de protecție pentru perete
în gaură. Acesta protejează marginile găurii și ajută
la etanșarea acesteia atunci când nalizați procesul
de instalare.
5.4 La selectarea unei unităţi
interioare 24K
Unitatea interioară 24K poate conectată
numai cu un sistem A. Dacă există două unități
interioare 24K, acestea pot conectate
cu sisteme A și B. (Consultați Fig. 5.9)
Tabelul 5.3: Dimensiunea țevii de conectare
a unui sistem A și B (unitate: inci)
Capacitate unitate interioară
(Btu/h)
Lichid Gaz
7K/9K/12K 1/4 3/8
18K 1/4 1/2
24K 3/8 5/8
E
D
C
B
A
Fig. 5.9
RO-12
RO
