Carrier 42QHC009D8S Series Installation Manual

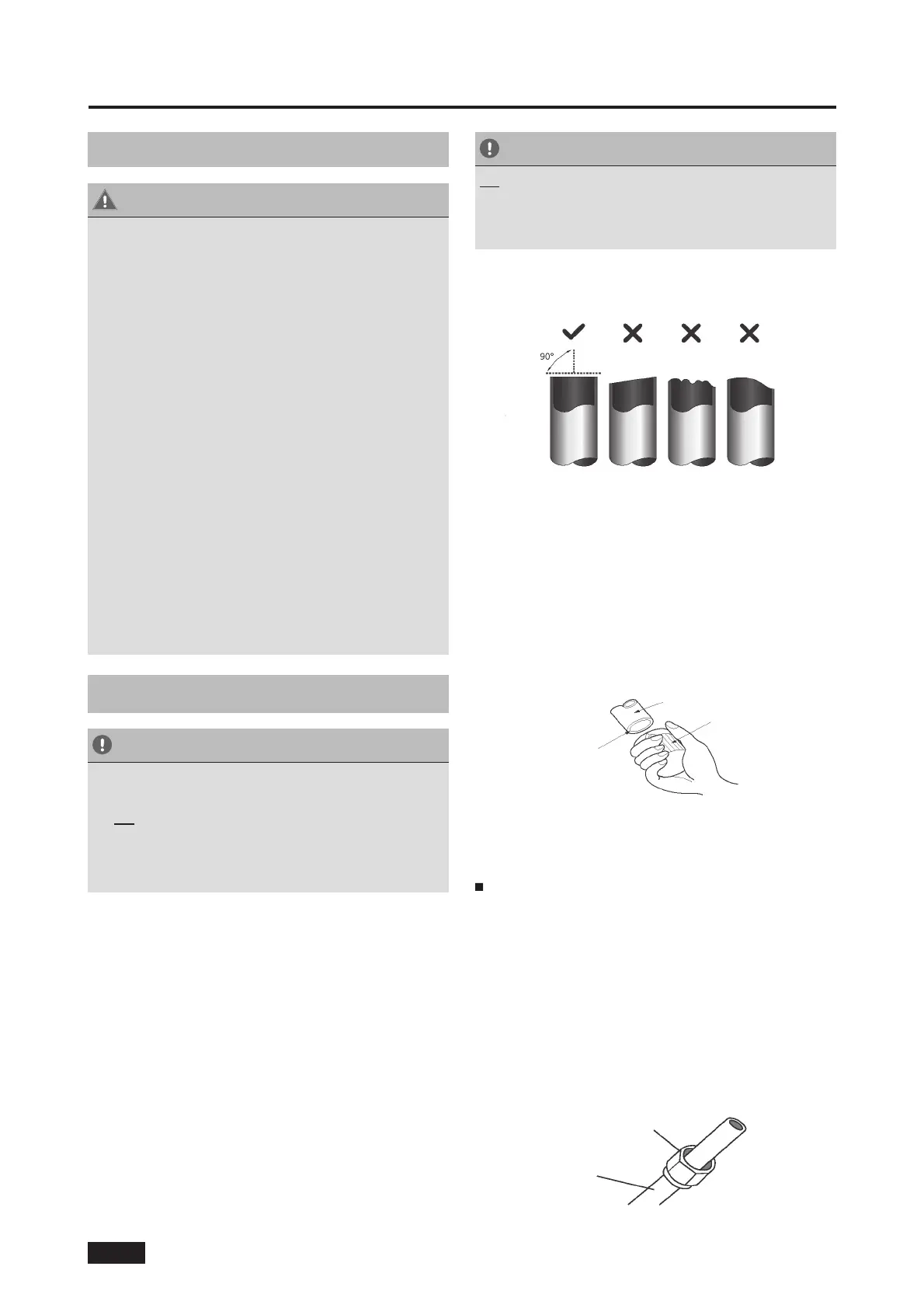

6. CONECTAREA ȚEVILOR DE AGENT FRIGORIFIC
6.1 Precauţii privind siguranţa
AVERTISMENT
• Întreaga tubulatură trebuie completată de un
tehnician autorizat şi trebuie să respecte regulile
locale şi naţionale aplicabile.
• Când sistemul de aer condiționat este instalat într-o
cameră mică, trebuie luate măsuri pentru a preveni
depășirea valorilor de siguranță pentru concentrația
de agent frigoric din cameră în cazul unei scurgeri
de agent frigoric. Dacă există scurgere de agent
frigoric și concentrația acestuia depășește limita,
pot rezulta pericole din cauza lipsei de oxigen.
• La instalarea sistemului de refrigerare, asigurați-vă
că aerul, praful, umiditatea sau substanțele străine
nu intră în circuitul de agent frigoric. Contaminarea
sistemului poate cauza o capacitate de funcționare
decitară, presiune înaltă în ciclul de refrigerare,
explozie sau vătămare.
• Aerisiţi camera imediat dacă au existat scurgeri
de agent frigoric în timpul instalării. Gazul de agent
frigoric este atât toxic cât și inamabil. Asiguraţi-
vă că nu există scurgeri de agent frigoric după
nalizarea instalării.
Instrucțiuni privind conectarea țevilor
de agent frigoric
ATENŢIE!
• Țeava de ramicare trebuie instalată orizontal.
Un unghi mai mare de 10° poate cauza defectarea.
• NU instalați țeava de conectare înainte ca unitatea
interioară și cea exterioară au fost instalate.
• Izolați țevile pentru gaz și lichid pentru a preveni
scurgerile de apă.
Pasul 1: Tăiați țevi
La pregătirea țevilor de agent frigoric, aveți
grijă deosebită astfel încât să le tăiați și să
le evazați corespunzător. Aceasta va asigura
funcționarea ecientă și va minimaliza nevoia
de întreținere viitoare.
1. Măsuraţi distanţa dintre unitatea interioară şi cea
exterioară.
2. Tăiaţi ţevile la o lungime puţin mai mare decât
distanţa măsurată, folosind un dispozitiv de tăiat țevi.
ATENŢIE!
NU deformați țeava atunci când o tăiați. Aveți grijă
deosebită astfel încât să nu deteriorați, să nu îndoiți și să
nu deformați țeava atunci când o tăiați. În caz contrar se
poate reduce semnicativ eciența de încălzire a unității.
1. Asigurați-vă că țeava este tăiată la un unghi
perfect de 90°. Consultați Fig. 6.1 pentru exemple
de tăieturi greșite
Oblic Dur Deformat
Fig. 6.1
Pasul 2: Eliminați bavurile.
Bavurile pot afecta etanșarea ermetică
a conexiunii țevilor de agent frigoric.
Acestea trebuie eliminate complet.
1. Țineți țeava la un unghi orientat în jos pentru
a preveni căderea bavurilor în țeavă.
2. Folosind un lărgitor sau un dispozitiv pentru
eliminarea bavurilor, eliminați toate bavurile
din secțiunea tăiată a țevii.
Îndreptaţi
în jos
Ţeavă
Alezor
Fig. 6.2
Pasul 3: Evazați capetele țevii
NOTĂ
La modelele cu agent frigoric R32, punctele de conexiune
ale conductei trebuie plasate în afara încăperii.
Evazarea corespunzătoare este esențială pentru
obținerea unei etanșări ermetice.
1. După eliminarea bavurilor din țeava tăiată,
etanșați capetele cu bandă PVC pentru a preveni
pătrunderea materialelor străine în țeavă.
2. Înconjurați țeava cu material izolant.
3 Amplasați piulițe de evazare la ambele capete ale
țevii. Asigurați-vă că acestea sunt orientate corect,
deoarece nu le puteți monta și nu le puteți schimba
direcția după evazare. Consultați Fig. 6.3
Piuliţă de racord
Ţeavă de cupru
Fig. 6.3
RO-13
