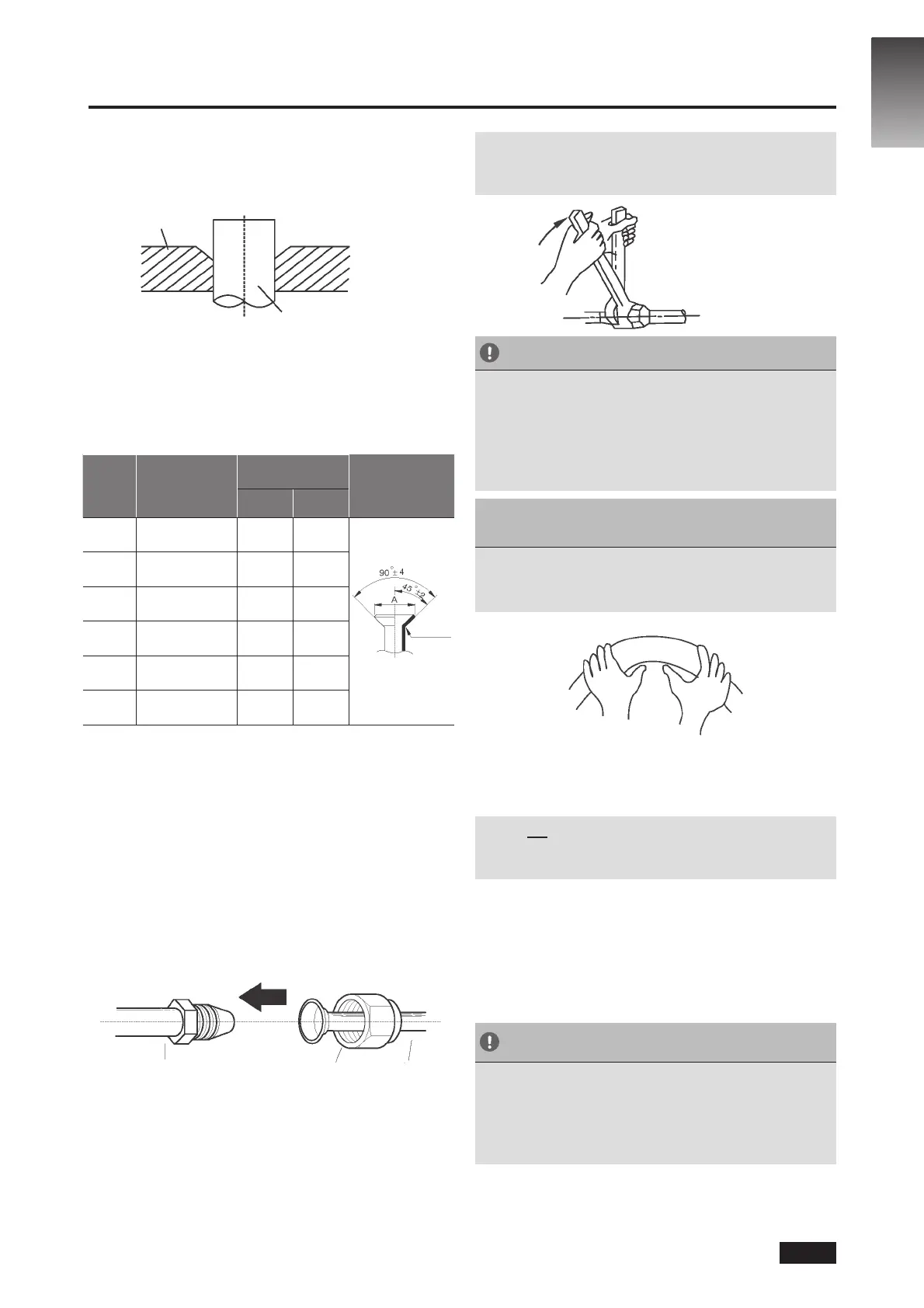

6. CONECTAREA ȚEVILOR DE AGENT FRIGORIFIC
4. Eliminați banda PVC de la capetele țevii atunci când
sunteți gata să efectuați lucrările de evazare.
5. Fixați forma de evazare la capătul țevii. Capătul țevii
trebuie să se extindă dincolo de forma de evazare.
Formă pentru evazare
Ţeavă
Fig. 6.4
6. Poziționați dispozitivul de evazare pe formă.
7. Rotiți mânerul dispozitivului de evazare la dreapta
până când țeava este evazată complet. Evazați
țeava conform dimensiunilor așate în tabelul 6.1.
Tabelul 6.1: EXTINDEREA ȚEVII DINCOLO DE FORMA
DE EVAZARE
Diametru
țeavă
Cuplu
de strângere
Dimensiune evazare
(A) (Unitate: mm)
Formă
evazare
Min. Max.
Ø 6,4.
14,2-17,2 N.m
(144-176 kgf.cm)
8,3 8,3
R0.4~0.8
Fig. 6.5
Ø 9,5
32,7-39,9 N.m
(333-407 kgf.cm)
12,4 12,4
Ø 12,7
49,5-60,3 N.m
(504-616 kgf.cm)
15,4 15,8
Ø 15,9
61,8-75,4 N.m
(630-770 kgf.cm)
18,6 19
Ø 19,1
97,2-118,6 N.m
(990-1210 kgf.cm)
22,9 23,3
Ø 22.
109,5-133,7 N.m
(1117-1364 kgf.cm)
27 27,3
8. Înlăturați dispozitivul de evazare și forma de evazare,
apoi inspectați capătul țevii pentru eventuale
crăpături și evazare corectă.
Pasul 4: Racordaţi tubulatura
Conectați țevile din cupru mai întâi la unitatea
interioară, apoi la unitatea exterioară. Mai întâi
ar trebui să conectați țeava de joasă presiune,
apoi țeava de înaltă presiune.
1. La conectarea piulițelor de evazare, aplicați un strat
subțire de ulei de refrigerare la capetele evazate ale
țevilor.
2. Aliniați centrul celor două țevi pe care le veți conecta.
Tubul unităţii interioare
Piuliţă de racord
Ţeavă
Fig. 6.6
3. Strângeți piulița de evazare cât mai strâns posibil
cu mâna.
4. Folosind o cheie de piulițe, țineți piulița pe tubulatura
unității.
5. Ținând ferm piulița, folosiți o cheie dinamometrică
pentru a strânge piulița de evazare conform valorilor
de cuplu din tabelul 7.1.
NOTĂ: Folosiţi atât o cheie de piuliţe cât şi o cheie
dinamometrică atunci când conectaţi sau deconectaţi
ţevile la/de la unitate.
Fig. 6.7
ATENŢIE!
• Asigurați-vă că înfășurați izolație în jurul tubulaturii.
Contactul direct cu tubulatura poate avea drept
rezultat arsuri sau degerături.
• Asigurați-vă că țeava este conectată corespunzător.
Strângerea excesivă poate deteriora gura și
strângerea insucientă poate duce la scurgeri.
NOTĂ PRIVIND RAZA DE ÎNDOIRE
MINIMĂ
Îndoiți cu grijă tubulatura la mijloc conform diagramei
de mai jos. NU îndoiți tubulatura mai mult de 90° sau
mai mult de 3 ori.
Îndoiţi tubul cu degetul mare
Fig. 6.8
rază minimă 10 cm (3,9”)
6. După conectarea țevilor de cupru la unitatea
interioară, înfășurați cablul de alimentare, cablul
de semnal și tubulatura împreună cu bandă de xare.
NOTĂ: NU împletiți cablul de semnal cu alte re.
La împachetarea acestor elemente împreună,
nu împletiți sau încrucișați cablul de semnal cu alte re.
7. Treceți această conductă prin perete și conectați-o
la unitatea exterioară.
8. Izolați tubulatura, inclusiv supapele de pe unitatea
exterioară.
9. Deschideți supapele de oprire ale unității exterioare
pentru a porni debitul de agent frigoric între unitatea
interioară și cea exterioară.
ATENŢIE!
Vericați pentru a vă asigura că nu există scurgeri
de agent frigoric după nalizarea instalării. Dacă
există scurgere de agent frigoric, aerisiți zona imediat
și evacuați sistemul (consultați secțiunea Evacuarea
aerului din acest manual).
