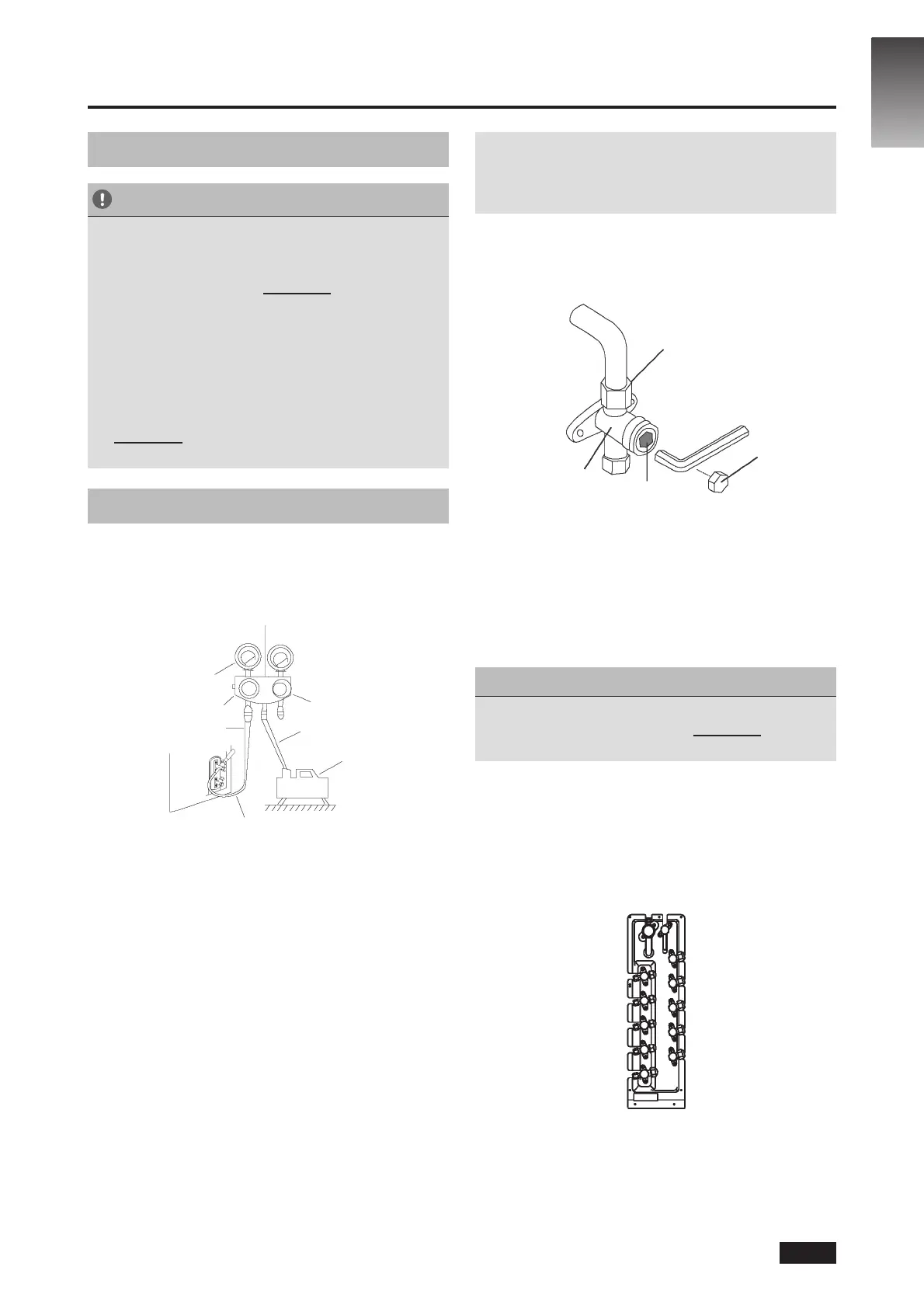

Carrier 42QHC009D8S Series - 8 Pražnjenje Vazduha; Uputstva Za Pražnjenje

8.1 Bezbednosna upozorenja
OPREZ
• Koristite vakuumsku pumpu čiji je pritisak manji od
-0,1 MPa, a kapacitet pražnjenja vazduha 40 l/min.
• Spoljašnja jedinica ne treba da se prazni
vakuumskom pumpom. NEMOJTE da otvarate
ventile za zatvaranje protoka gasa i tečnosti
u spoljašnjoj jedinici.
• Uverite se da merač mase očitava -0,1 MPa ili nižu
vrednost nakon 2 sata. Ako i nakon tri sata merač
pritiska očitava -0,1 MPa, proverite da li unutar
cevi postoji curenje gasa ili vode. Ako nema
curenja, sprovedite pražnjenje nakon 1 ili 2 sata.
• NEMOJTE da koristite rashladni gas za pražnjenje
sistema.
8.2 Uputstva za pražnjenje
Pročitajte uputstva za upotrebu višekanalnog
merača pritiska i vakuumske pumpe pre
korišenja kako biste znali kako da rukujete
njima pravilno.
Višekanalni merač pritiska
Merač pritiska jedinjenja
-76 cmHg
Ventil niskog pritiska
Merač pritiska
Ventil visokog pritiska
Cev za punjenje
Ventil niskog pritiska
Vakuumska pumpa
Cev za punjenje
Sl. 8.1
1. Priključite crevo za punjenje višekanalnog merača
pritiska na otvor ventila niskog pritiska na spoljašnjoj
jedinici.
2. Priključite drugi kraj creva za punjenje višekanalnog
merača pritiska na vakuumsku pumpu.
3. Otvorite ručicu za niski pritisak na višekanalnom
meraču pritiska. Ne otvarajte ručicu za visoki pritisak.
4. Uključite vakuumsku pumpu da biste ispraznili sistem.
5. Pustite vakuumsku pumpu da radi barem 15 minuta ili
sve dok merač mase ne očita -76 cmHG (-1 x 105 Pa).
6. Zatvorite ventil niskog pritiska na višekanalnom
meraču pritiska i isključite vakuumsku pumpu.
7. Sačekajte 5 minuta, pa zatim proverite da li se pritisak
sistema promenio.
NAPOMENA: Ako je pritisak sistema ostao isti, skinite
poklopac zapornog ventila (ventila visokog pritiska).
Ako se pritisak sistema promenio, možda postoji curenje
gasa.
8. Postavite šestougaoni ključ na zaporni ventil (ventil
visokog pritiska) i otvorite ga okretanjem ključa za 1/4
okreta u smeru kazaljke na satu. Oslušnite da li gas
curi iz sistema, pa zatvorite ventil nakon 5 sekundi.
Telo ventila
Matica sa ivicama
Stablo ventila
Kapica
Sl. 8.2
9. Nadzirite očitavanje na meraču pritiska tokom
jednog minuta da biste se uverili da je pritisak ostao
nepromenjen. Pritisak bi trebalo da je nešto viši
od atmosferskog.
10. Uklonite crevo za punjenje sa otvora.
11. U potpunosti otvorite ventile visokog i niskog pritiska
koristeći šestougaoni ključ.
8.3 PAŽLJIVO OTVORITE STABLA VENTILA
Kada otvarate stabla ventila, okrećite šestougaoni ključ
sve dok ne dođete do graničnika. NEMOJTE da
nastavite da okrećete ključ kada dođete do graničnika.
12. Prvo zategnite poklopce ventila rukom, pa zatim
i odgovarajućom alatkom.
13. Ako spoljašnja jedinica koristi sve vakuumske ventile,
a glavni ventil je u položaju vakuuma, sistem nije
povezan sa unutrašnjom jedinicom. Morate
da zategnete ventil navrtkom. Proverite da li postoji
curenje gasa pre nego što uključite uređaj.
E
D
C
B
A
Sl. 8.3
SR – 20
SR
8. PRAŽNJENJE VAZDUHA
